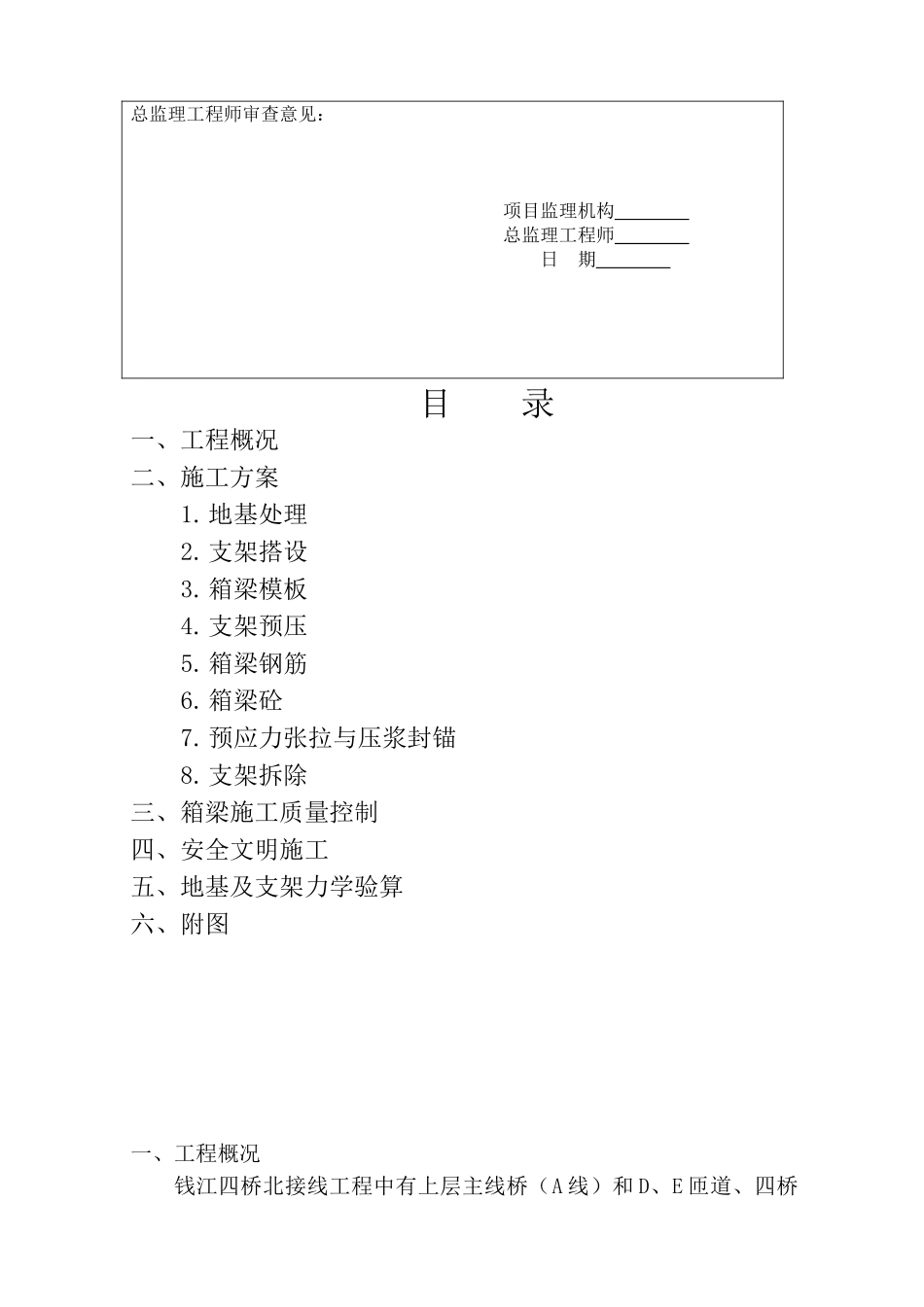

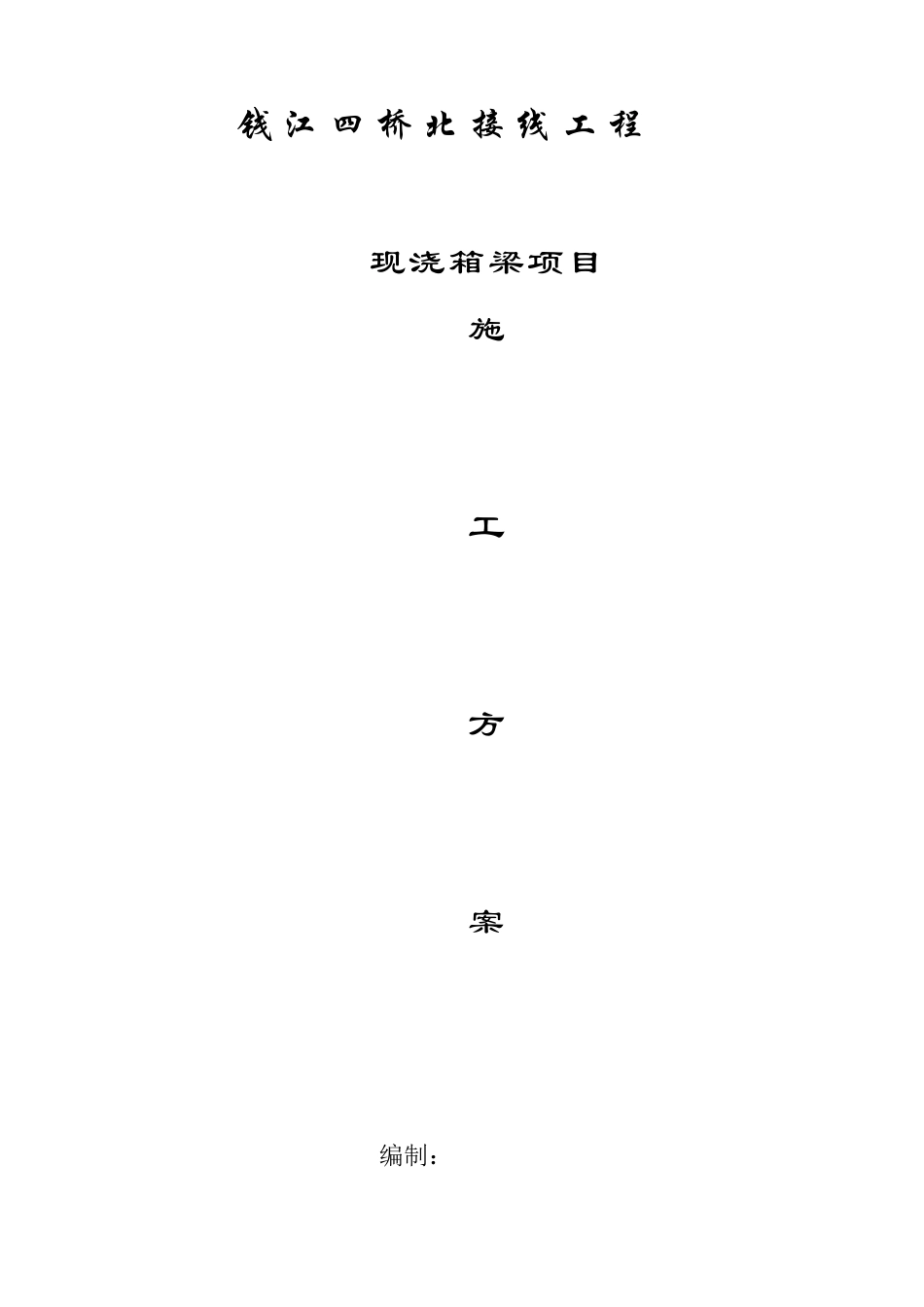

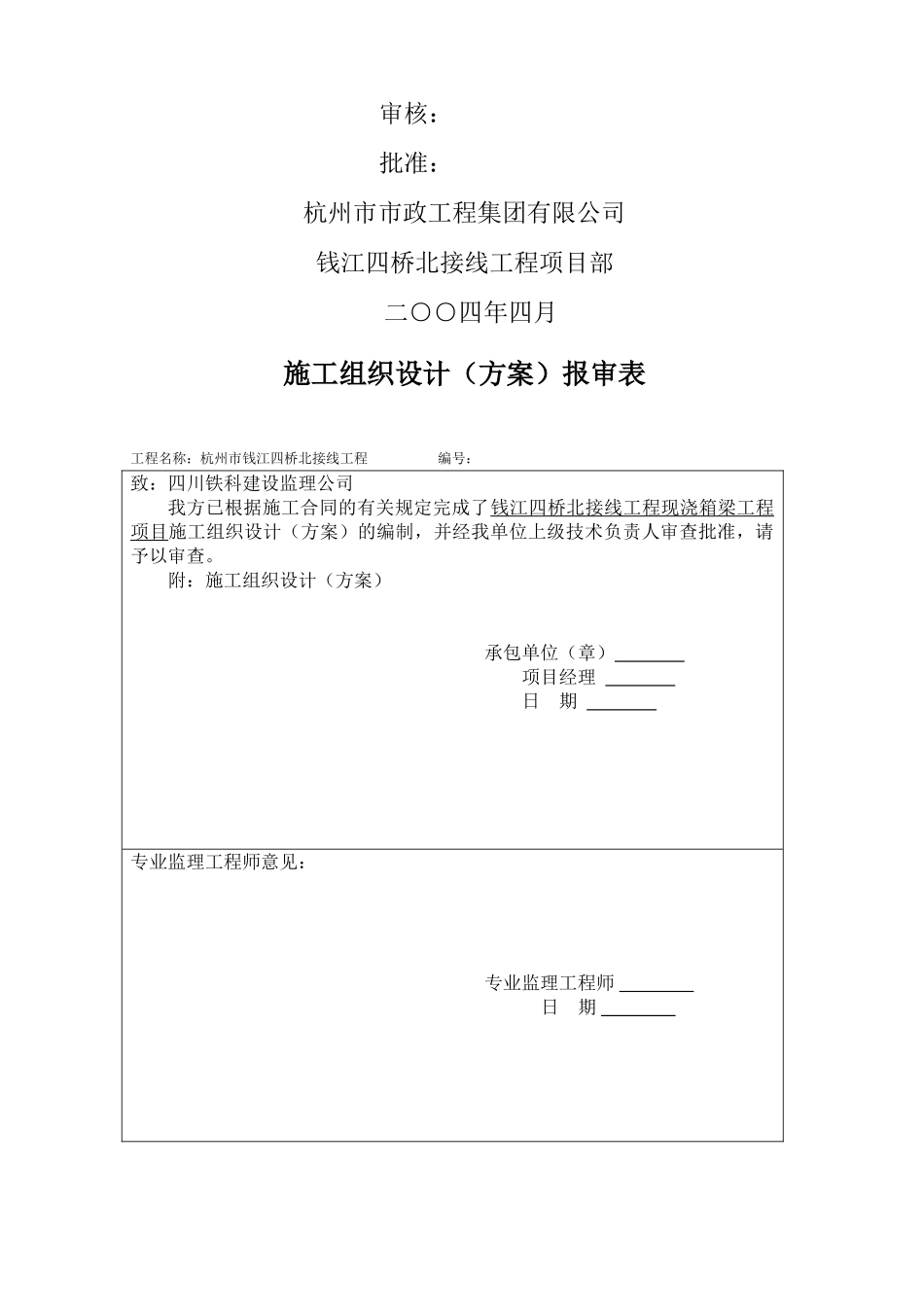

钱 江 四 桥 北 接 线 工 程现浇箱梁项目施工方案编制：审核：批准：杭州市市政工程集团有限公司钱江四桥北接线工程项目部 二○○四年四月施工组织设计（方案）报审表工程名称：杭州市钱江四桥北接线工程 编号：致：四川铁科建设监理公司我方已根据施工合同的有关规定完成了钱江四桥北接线工程现浇箱梁工程项目施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章） 项目经理 日 期 专业监理工程师意见：专业监理工程师 日 期 总监理工程师审查意见：项目监理机构 总监理工程师 日 期 目 录一、工程概况二、施工方案1.地基处理2.支架搭设3.箱梁模板4.支架预压5.箱梁钢筋6.箱梁砼7.预应力张拉与压浆封锚8.支架拆除三、箱梁施工质量控制四、安全文明施工五、地基及支架力学验算六、附图一、工程概况钱江四桥北接线工程中有上层主线桥（A 线）和 D、E 匝道、四桥下层公交中线（K 线）及公交东线（L 线）、公交西线（N 线）桥梁部分。主线桥梁（A 线）位于最上层，桥宽为 33m-39m，标高约为 31.4m；主桥下层公交东线（L 线）和公交西线（N 线）桥宽 7.5m、下层公交中线宽 9.5m，跨径均在 20m 到 37m 之间；D、E 匝道桥宽为 7.0m，跨径均在25m 到 32m 之间。全桥共 14 联预应力砼连续梁，截面为单箱单室或单箱多室，A、D、E 线截面形式均采纳单箱斜腹板的形式，K、L、N 线截面采纳直腹板形式，梁高均为 1.5m，悬臂 2.06m ，D、E 匝道桥挑臂统一为 1.86m。顺桥向及横桥向均采纳 ASTMA416-90a 标准高强度低松驰钢绞线，标准强度为 1860Mpa，锚具采纳 OVM 型或 OVMP 型，预应力束采纳 9×7Φ5m，波纹管采纳真空压浆塑料波纹管。由于本工程的高架桥梁工程的承重支撑架高度超过 8m，且跨度大于 18m，故本工程的现浇箱梁拟采纳门式脚手架支撑体系。 现根据《杭州市钱江四桥北接线工程施工图—桥梁第二分册》的施工图纸进行分析比较，取具有代表性且其砼方量最大的上层主线 A7-A10 连续箱梁中 A8-A9 一孔作为本工程的支架方案设计，现该孔跨的设计数据统计如下：箱梁长度： 30m架设高度： 17m纵横坡度： 2.751% 1.5%箱梁高度： 1.5m桥面宽度： 36.95-38.62m悬臂宽度： 2.241（取最大值）腹板宽度： 35～50cm，箱梁跨中的为 35cm暗梁宽度： 2.2m顶板厚度： 0.2m底板厚度： 0.3m二、施工方案1.地基处理搭设支架...
