锅炉专业施工方案水压试验方案

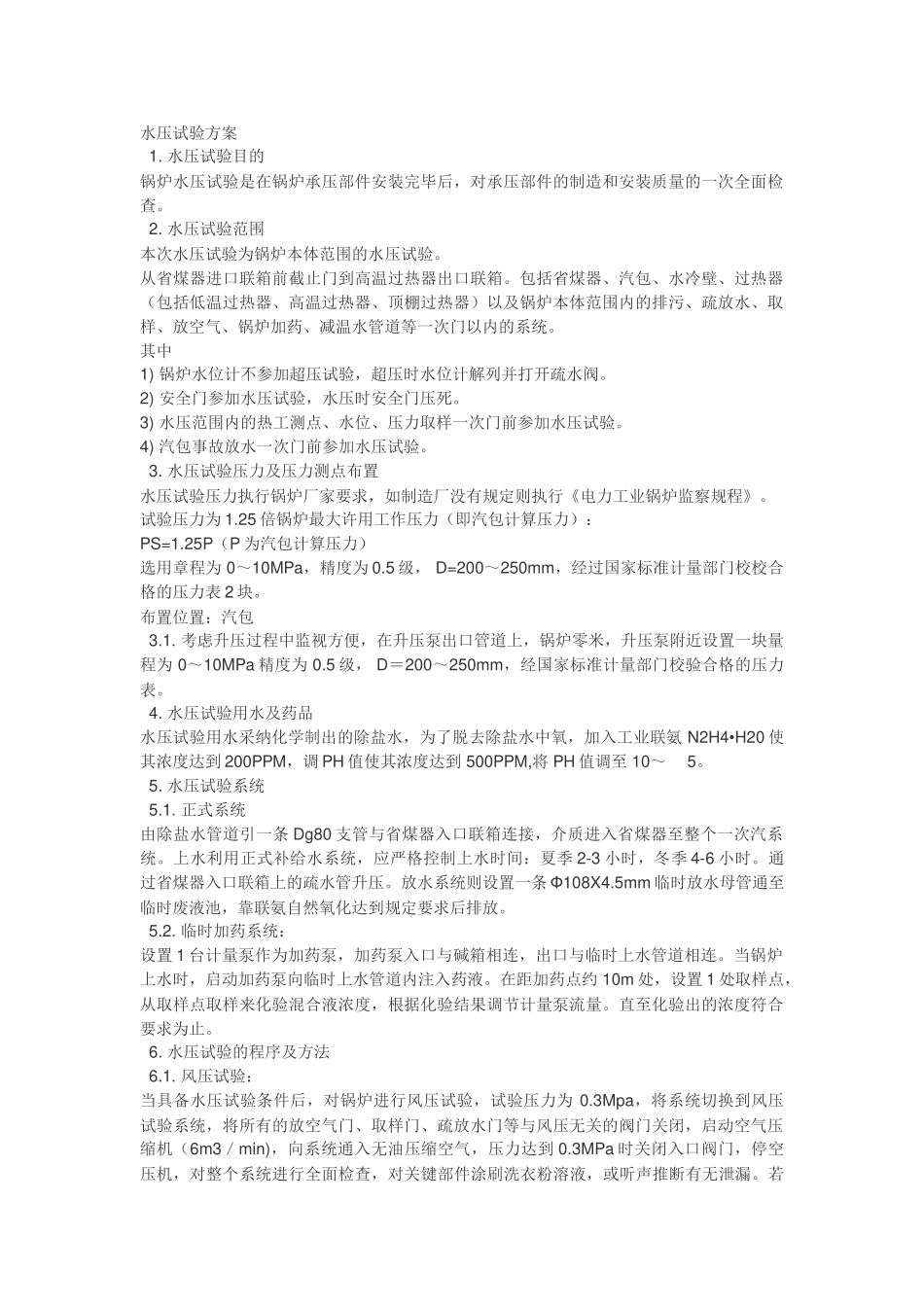

水压试验方案 1. 水压试验目的锅炉水压试验是在锅炉承压部件安装完毕后，对承压部件的制造和安装质量的一次全面检查。 2. 水压试验范围本次水压试验为锅炉本体范围的水压试验。从省煤器进口联箱前截止门到高温过热器出口联箱。包括省煤器、汽包、水冷壁、过热器（包括低温过热器、高温过热器、顶棚过热器）以及锅炉本体范围内的排污、疏放水、取样、放空气、锅炉加药、减温水管道等一次门以内的系统。其中1) 锅炉水位计不参加超压试验，超压时水位计解列并打开疏水阀。2) 安全门参加水压试验，水压时安全门压死。3) 水压范围内的热工测点、水位、压力取样一次门前参加水压试验。4) 汽包事故放水一次门前参加水压试验。 3. 水压试验压力及压力测点布置水压试验压力执行锅炉厂家要求，如制造厂没有规定则执行《电力工业锅炉监察规程》。试验压力为 1.25 倍锅炉最大许用工作压力（即汽包计算压力）：PS=1.25P（P 为汽包计算压力）选用章程为 0～10MPa，精度为 0.5 级， D=200～250mm，经过国家标准计量部门校校合格的压力表 2 块。布置位置：汽包 3.1. 考虑升压过程中监视方便，在升压泵出口管道上，锅炉零米，升压泵附近设置一块量程为 0～10MPa 精度为 0.5 级， D＝200～250mm，经国家标准计量部门校验合格的压力表。 4. 水压试验用水及药品水压试验用水采纳化学制出的除盐水，为了脱去除盐水中氧，加入工业联氨 N2H4•H20 使其浓度达到 200PPM，调 PH 值使其浓度达到 500PPM,将 PH 值调至 10～ 5。 5. 水压试验系统 5.1. 正式系统由除盐水管道引一条 Dg80 支管与省煤器入口联箱连接，介质进入省煤器至整个一次汽系统。上水利用正式补给水系统，应严格控制上水时间：夏季 2-3 小时，冬季 4-6 小时。通过省煤器入口联箱上的疏水管升压。放水系统则设置一条 Ф108X4.5mm 临时放水母管通至临时废液池，靠联氨自然氧化达到规定要求后排放。 5.2. 临时加药系统：设置 1 台计量泵作为加药泵，加药泵入口与碱箱相连，出口与临时上水管道相连。当锅炉上水时，启动加药泵向临时上水管道内注入药液。在距加药点约 10m 处，设置 1 处取样点，从取样点取样来化验混合液浓度，根据化验结果调节计量泵流量。直至化验出的浓度符合要求为止。 6. 水压试验的程序及方法 6.1. 风压试验：当具备水压试验条件后，对锅炉进行风压试验，试验压力为 0.3Mpa，将系统切换到风压试验系统，将所有的放空气门、...
