锅炉及锅炉房设备课程设计计算书

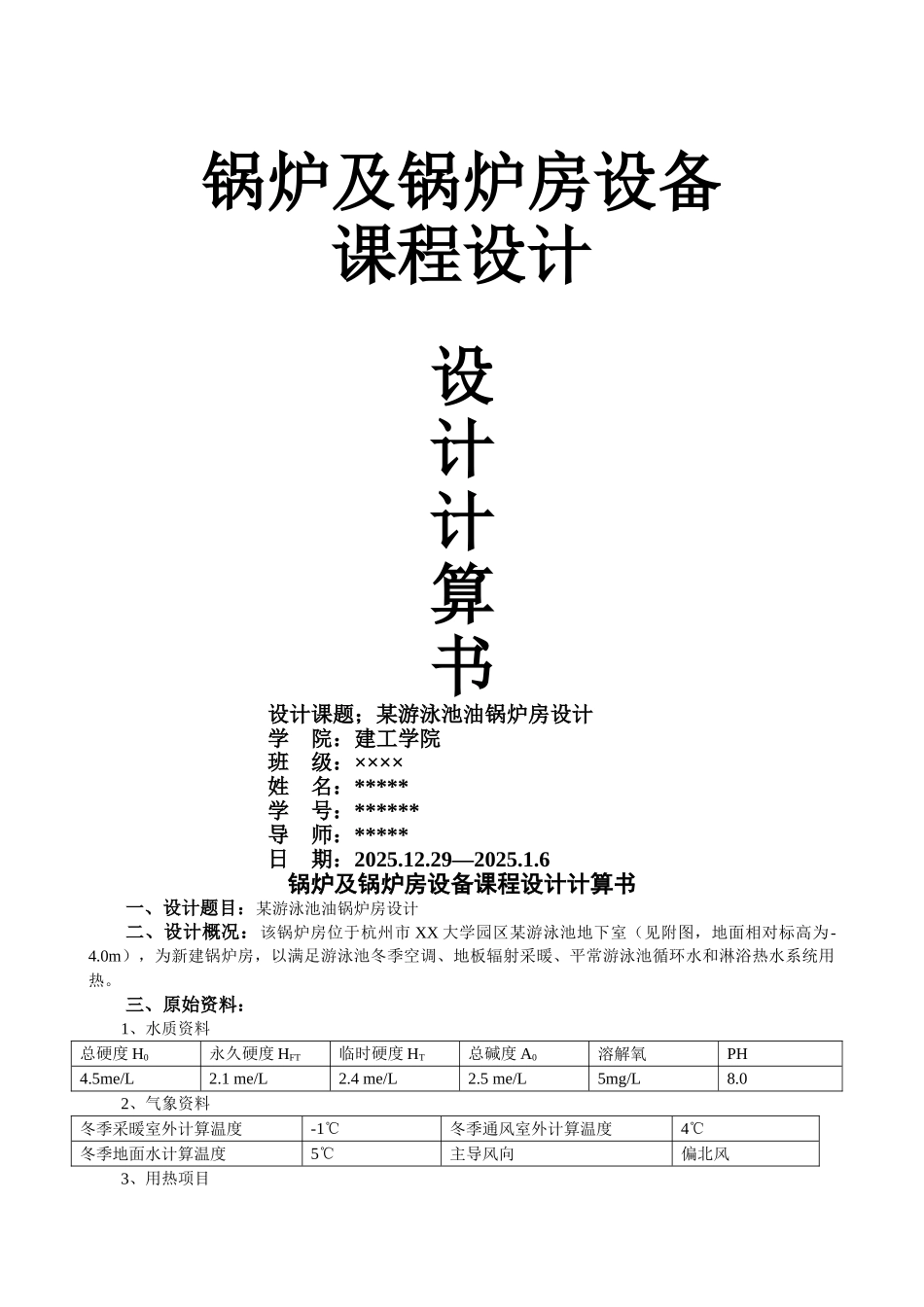

锅炉及锅炉房设备课程设计设计计算书设计课题；某游泳池油锅炉房设计学 院：建工学院班 级：××××姓 名：*****学 号：******导 师：*****日 期：2025.12.29—2025.1.6锅炉及锅炉房设备课程设计计算书一、设计题目：某游泳池油锅炉房设计二、设计概况：该锅炉房位于杭州市 XX 大学园区某游泳池地下室（见附图，地面相对标高为-4.0m），为新建锅炉房，以满足游泳池冬季空调、地板辐射采暖、平常游泳池循环水和淋浴热水系统用热。三、原始资料：1、水质资料总硬度 H0永久硬度 HFT临时硬度 HT总碱度 A0溶解氧PH4.5me/L2.1 me/L2.4 me/L2.5 me/L5mg/L8.02、气象资料冬季采暖室外计算温度-1℃冬季通风室外计算温度4℃冬季地面水计算温度5℃主导风向偏北风3、用热项目空 调辅助用房空调（见附图，使用地点在 E、L 轴和 1、2 轴之间的一层部分，324 M2）和游泳池部分空调（见附图，使用地点在 A、L 轴和 2、8 轴之间一层部分，即游泳池大厅，2160M2）。空调热水设计供水温度为60℃/50℃。 地 板 辐 射 采 暖沿游泳池周边铺设埋地采暖管（一层地面下 10CM），采暖面积为 650M2。设计供回水温度为 50℃/40℃。淋 浴 热 水 系 统淋浴室共设 50 个冷热水混合淋浴器，使用地点在一层的男女淋浴室（即 1、2 轴和 F、K 之间的一层部分）。要求热水管出水温度为 60℃。游 泳 池 循 环 水 加 热游泳池为竞赛用池，体积为 50×21×1.5M3，使用时水温保持在 25℃以上；四、热负荷计算及锅炉选型1、热负荷计算（1）空调用热负荷民用及工业、企业辅助用建筑的房屋供暖耗热可用建筑平面热指标 q 来概算：Q=A0q Q——建筑物供暖设计耗热量，WA0——建筑面积，m2 （出自《供暖通风设计手册》P260）① 游泳池大厅：q 值查《供暖通风设计手册》P261 表 6-29 得 q = 150W/ m2A0=2160 m2∴ Q = 2160×150 =324000 W = 278640 kcal/h② 辅助用房：q 值查《供暖通风设计手册》P261 表 6-29 得 q=80W/ m2A0=324m2∴ Q = 324×80 = 25920 W = 22291 kcal/h（2）地板辐射采暖属于局部地点辐射，采暖面积为 650 m2 。查《采暖通风与空气调节法律规范》P63 表 3.4.13 人体所需的辐射照度与周围空气温度的关系表当周围空气温度为 16℃时， 所需的辐射照度为 81W/m2∴ 地板辐射采暖的热负荷 Q=650×81=52650W=45279 kcal/h（3）淋浴热水系统查《现代建筑设备工程设计手册...
