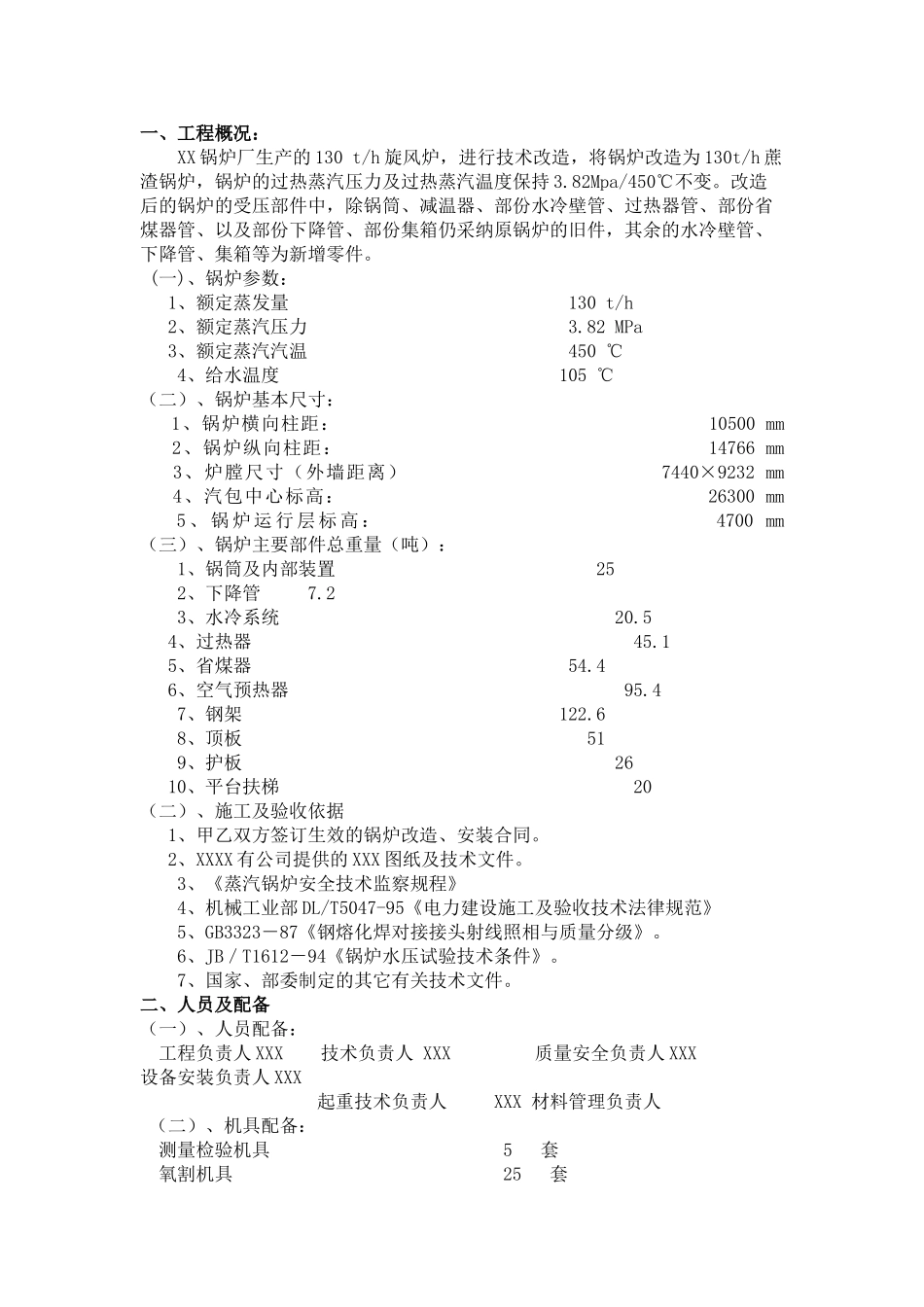

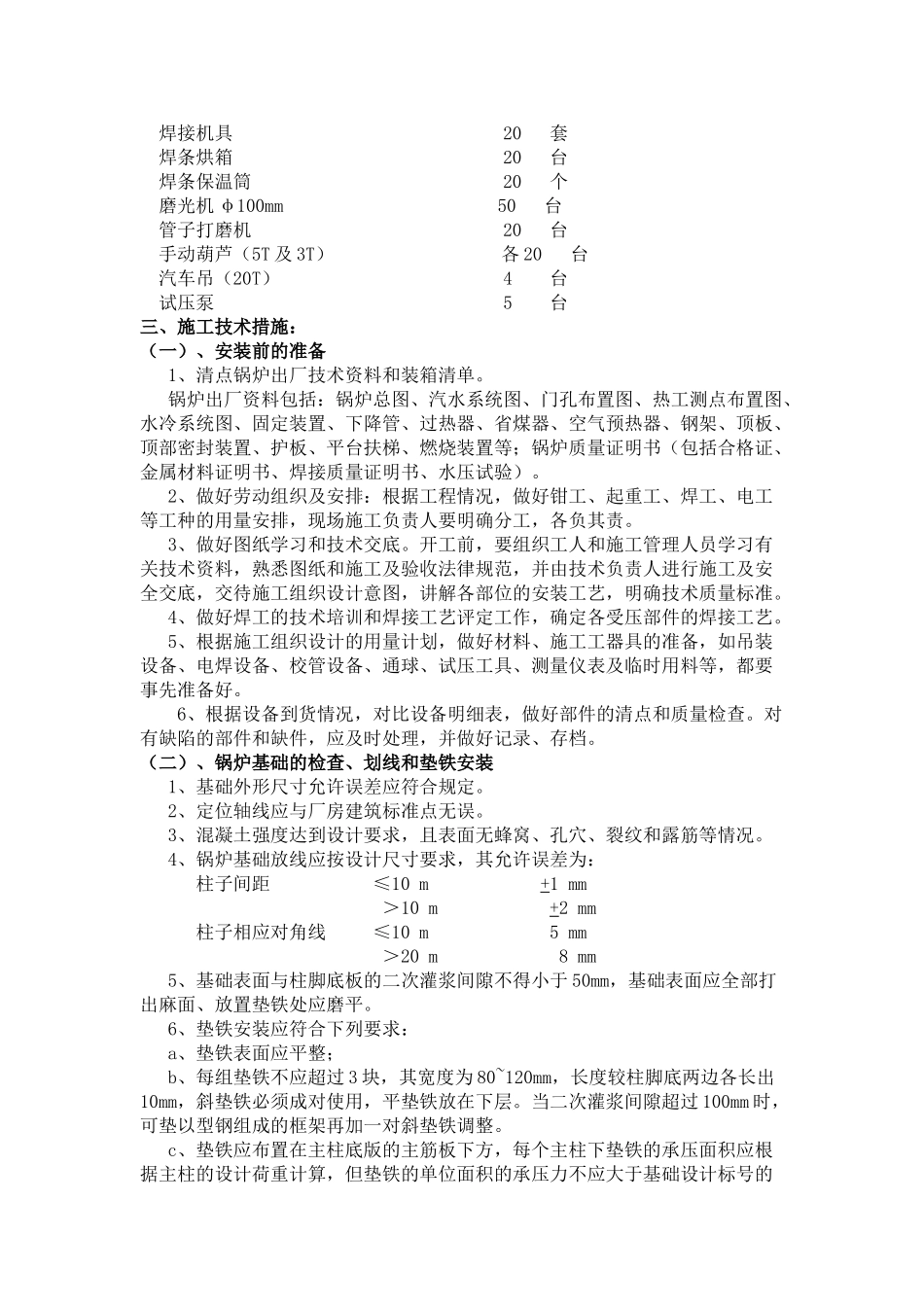

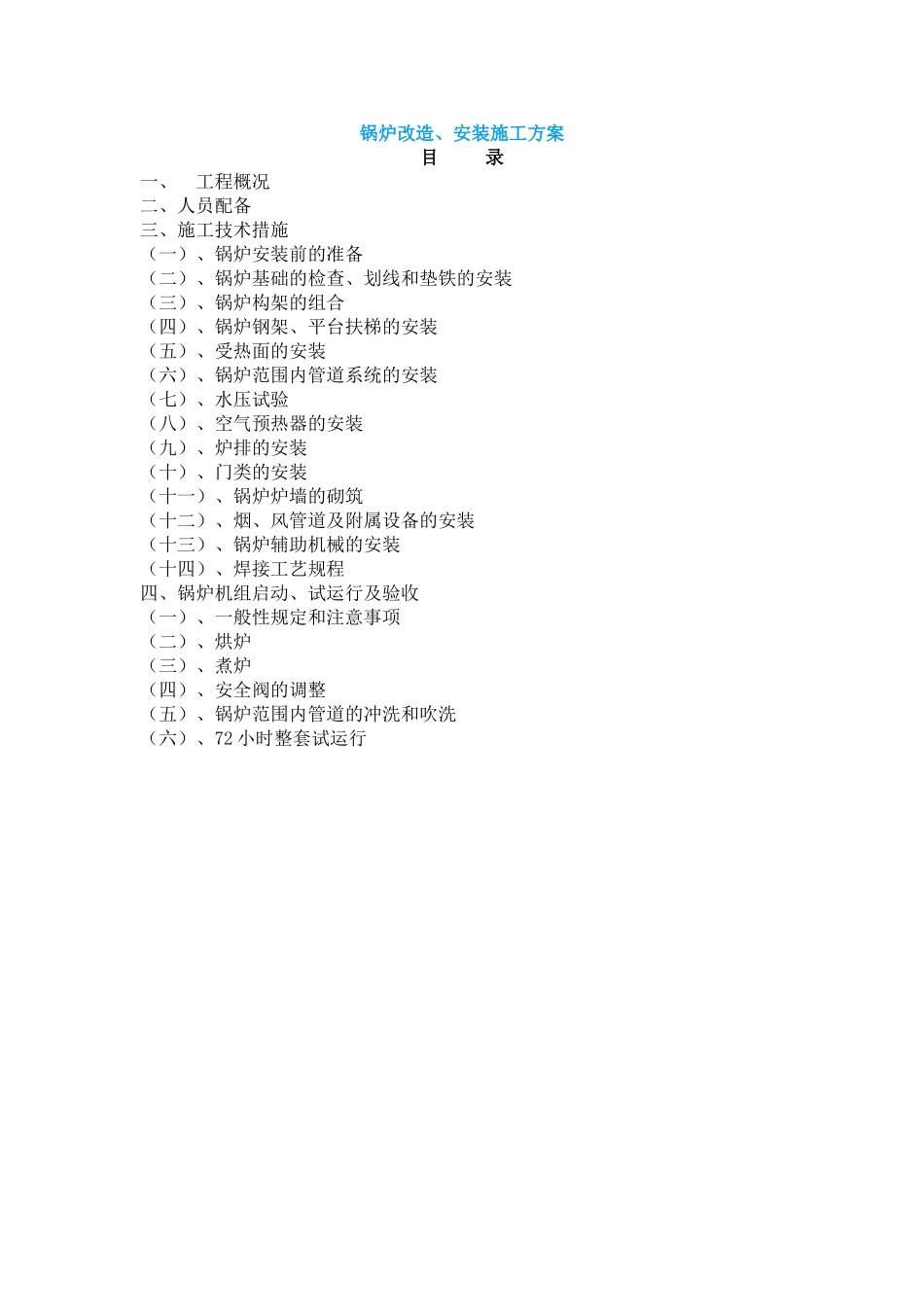

锅炉改造、安装施工方案目 录一、 工程概况二、人员配备三、施工技术措施（一）、锅炉安装前的准备（二）、锅炉基础的检查、划线和垫铁的安装（三）、锅炉构架的组合（四）、锅炉钢架、平台扶梯的安装（五）、受热面的安装（六）、锅炉范围内管道系统的安装（七）、水压试验（八）、空气预热器的安装（九）、炉排的安装（十）、门类的安装（十一）、锅炉炉墙的砌筑（十二）、烟、风管道及附属设备的安装（十三）、锅炉辅助机械的安装（十四）、焊接工艺规程四、锅炉机组启动、试运行及验收（一）、一般性规定和注意事项（二）、烘炉（三）、煮炉（四）、安全阀的调整（五）、锅炉范围内管道的冲洗和吹洗（六）、72 小时整套试运行一、工程概况： XX 锅炉厂生产的 130 t/h 旋风炉，进行技术改造，将锅炉改造为 130t/h 蔗渣锅炉，锅炉的过热蒸汽压力及过热蒸汽温度保持 3.82Mpa/450℃不变。改造后的锅炉的受压部件中，除锅筒、减温器、部份水冷壁管、过热器管、部份省煤器管、以及部份下降管、部份集箱仍采纳原锅炉的旧件，其余的水冷壁管、下降管、集箱等为新增零件。 (一)、锅炉参数： 1、额定蒸发量 130 t/h 2、额定蒸汽压力 3.82 MPa 3、额定蒸汽汽温 450 ℃4、给水温度 105 ℃（二）、锅炉基本尺寸： 1、锅炉横向柱距： 10500 mm 2、锅炉纵向柱距： 14766 mm 3、炉膛尺寸（外墙距离） 7440×9232 mm 4、汽包中心标高： 26300 mm 5 、 锅 炉 运 行 层 标 高 ： 4700 mm（三）、锅炉主要部件总重量（吨）：1、锅筒及内部装置 252、下降管 7.2 3、水冷系统 20.5 4、过热器 45.1 5、省煤器 54.4 6、空气预热器 95.47、钢架 122.68、顶板 519、护板 26 10、平台扶梯 20（二）、施工及验收依据 1、甲乙双方签订生效的锅炉改造、安装合同。 2、XXXX 有公司提供的 XXX 图纸及技术文件。3、《蒸汽锅炉安全技术监察规程》4、机械工业部 DL/T5047-95《电力建设施工及验收技术法律规范》5、GB3323－87《钢熔化焊对接接头射线照相与质量分级》。6、JB／T1612－94《锅炉水压试验技术条件》。7、国家、部委制定的其它有关技术文件。二、人员及配备（一）、人员配备： 工程负责人 XXX 技术负责人 XXX 质量安全负责人 XXX 设备安装负责人 XXX 起重技术负责人 XXX 材料管理负责人 （二）、机具配备：测量检验机具 5 套氧割机具 25 套焊接机具 20 套焊条烘箱 20 台焊条保...
