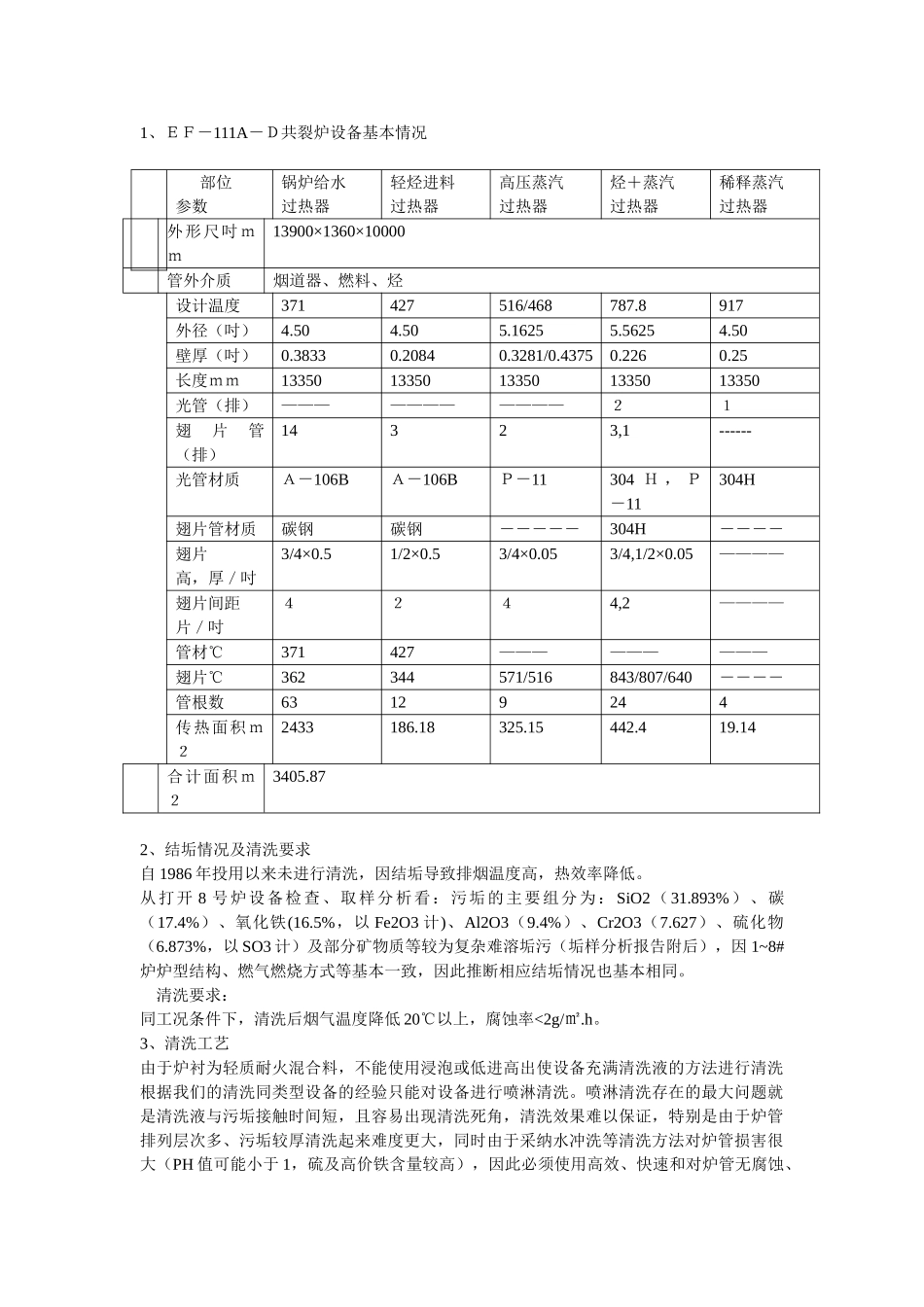

1、ＥＦ－111A－Ｄ共裂炉设备基本情况 部位参数锅炉给水过热器轻烃进料过热器高压蒸汽过热器烃＋蒸汽过热器稀释蒸汽过热器外形尺吋ｍｍ13900×1360×10000管外介质烟道器、燃料、烃设计温度371427516/468787.8917外径（吋）4.504.505.16255.56254.50壁厚（吋）0.38330.20840.3281/0.43750.2260.25长度ｍｍ1335013350133501335013350光管（排）———————————２１翅片管（排）14323,1------光管材质Ａ－106BＡ－106BＰ－11304 Ｈ ， Ｐ－11304H翅片管材质碳钢碳钢―――――304H――――翅片高，厚／吋3/4×0.51/2×0.53/4×0.053/4,1/2×0.05————翅片间距片／吋４２４4,2————管材℃371427—————————翅片℃362344571/516843/807/640――――管根数63129244传热面积ｍ２2433186.18325.15442.419.14合计面积ｍ２3405.872、结垢情况及清洗要求自 1986 年投用以来未进行清洗，因结垢导致排烟温度高，热效率降低。从打开 8 号炉设备检查、取样分析看：污垢的主要组分为： SiO2（31.893%）、碳（17.4%）、氧化铁(16.5%，以 Fe2O3 计)、Al2O3（9.4%）、Cr2O3（7.627）、硫化物（6.873%，以 SO3 计）及部分矿物质等较为复杂难溶垢污（垢样分析报告附后），因 1~8#炉炉型结构、燃气燃烧方式等基本一致，因此推断相应结垢情况也基本相同。 清洗要求：同工况条件下，清洗后烟气温度降低 20℃以上，腐蚀率<2g/㎡.h。3、清洗工艺由于炉衬为轻质耐火混合料，不能使用浸泡或低进高出使设备充满清洗液的方法进行清洗根据我们的清洗同类型设备的经验只能对设备进行喷淋清洗。喷淋清洗存在的最大问题就是清洗液与污垢接触时间短，且容易出现清洗死角，清洗效果难以保证，特别是由于炉管排列层次多、污垢较厚清洗起来难度更大，同时由于采纳水冲洗等清洗方法对炉管损害很大（PH 值可能小于 1，硫及高价铁含量较高），因此必须使用高效、快速和对炉管无腐蚀、对炉衬无损害的清洗方法才能达到清洗要求。根据我们的清洗经验，考虑现场的实际情况，为了保证清洗效果，采纳预清洗和清洗、冲洗相结合的清洗方式，具体情况如下：3.1 预清洗预清洗是将渗透剂和润湿剂通过自动计量加药和专用喷头喷淋到设备的表面，使预清洗药剂逐步润湿污垢的表面，渗透到污垢内部，从而使污垢疏松和易于溶解。自动计量加药设备和专用喷头见图 1、图 2。 接头 接头 静态混合器 分 配 器 计量泵 药剂 喷嘴 图 1、自动计量加药设备示意图...
