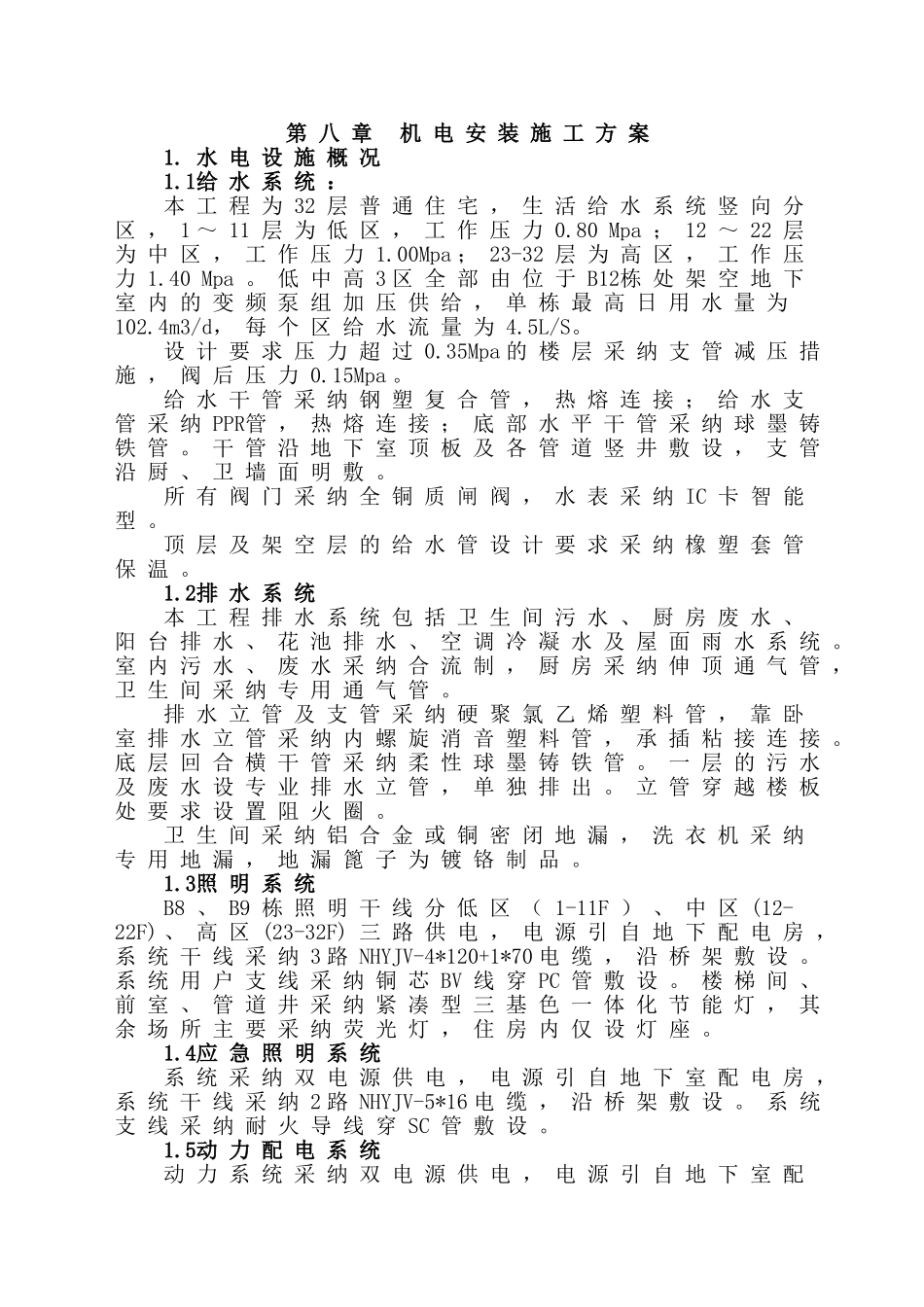

第 八 章 机 电 安 装 施 工 方 案1. 水 电 设 施 概 况1.1给 水 系 统 ：本 工 程 为 32 层 普 通 住 宅 ， 生 活 给 水 系 统 竖 向 分区 ， 1 ～ 11 层 为 低 区 ， 工 作 压 力 0.80 Mpa ； 12 ～ 22 层为 中 区 ， 工 作 压 力 1.00Mpa ； 23-32 层 为 高 区 ， 工 作 压力 1.40 Mpa 。 低 中 高 3 区 全 部 由 位 于 B12栋 处 架 空 地 下室 内 的 变 频 泵 组 加 压 供 给 ， 单 栋 最 高 日 用 水 量 为102.4m3/d， 每 个 区 给 水 流 量 为 4.5L/S。设 计 要 求 压 力 超 过 0.35Mpa 的 楼 层 采 纳 支 管 减 压 措施 ， 阀 后 压 力 0.15Mpa 。给 水 干 管 采 纳 钢 塑 复 合 管 ， 热 熔 连 接 ； 给 水 支管 采 纳 PPR管 ， 热 熔 连 接 ； 底 部 水 平 干 管 采 纳 球 墨 铸铁 管 。 干 管 沿 地 下 室 顶 板 及 各 管 道 竖 井 敷 设 ， 支 管沿 厨 、 卫 墙 面 明 敷 。所 有 阀 门 采 纳 全 铜 质 闸 阀 ， 水 表 采 纳 IC 卡 智 能型 。顶 层 及 架 空 层 的 给 水 管 设 计 要 求 采 纳 橡 塑 套 管保 温 。1.2排 水 系 统本 工 程 排 水 系 统 包 括 卫 生 间 污 水 、 厨 房 废 水 、阳 台 排 水 、 花 池 排 水 、 空 调 冷 凝 水 及 屋 面 雨 水 系 统 。室 内 污 水 、 废 水 采 纳 合 流 制 ， 厨 房 采 纳 伸 顶 通 气 管 ，卫 生 间 采 纳 专 用 通 气 管 。排 水 立 管 及 支 管 采 纳 硬 聚 氯 乙 烯 塑 料 管 ， 靠 卧室 排 水 立 管 采 纳 内 螺 旋 消 音 塑 料 管 ， 承 插 粘 接 连 接 。底 层 回 合 横 干 管 采 纳 柔 性 球 墨 铸 铁 管 。 一 层 的 污 水及 废 水 设 专 业 排 水 立 管 ， 单 独 排 出 。 立 管 穿 越 楼 板处 要 求 设 置 阻 火 圈 。卫 生 间 采 纳 铝 合 金 或 铜 密 闭 地 漏 ， 洗 衣 机 采 纳专 用 地 漏 ， 地 漏 篦 子 为 镀 铬 制 品 。1.3照 明 系 统B8 、 B9 栋 照 明 干 线 ...
