长沙某小区项目基坑支护施工图设计计算书VIP专享

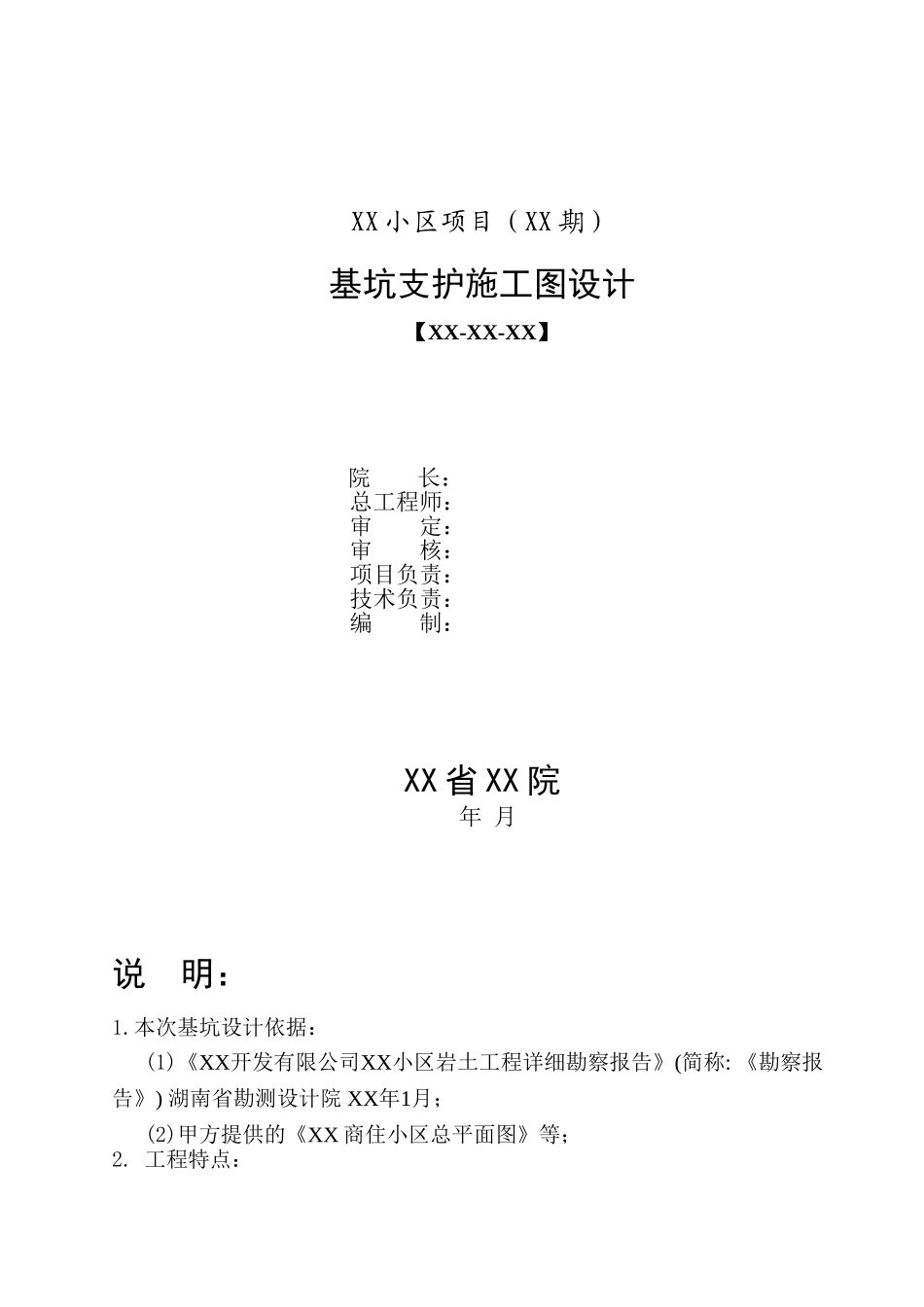

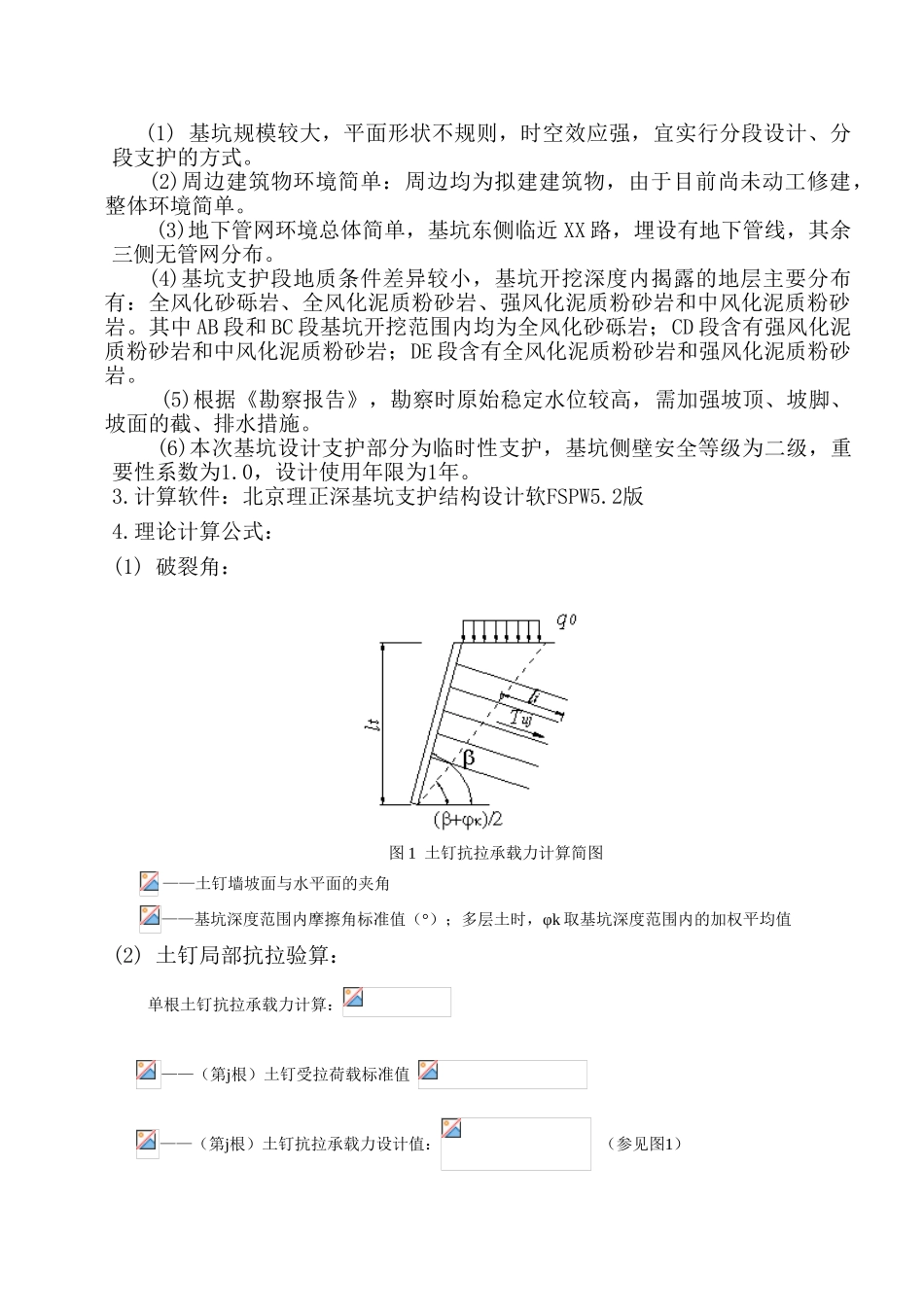

XX 小区项目（XX 期）基坑支护施工图设计【XX-XX-XX】计算书XX 省 XX 院 年 月XX 小区项目（XX 期）基坑支护施工图设计【XX-XX-XX】院 长：总工程师：审 定：审 核：项目负责：技术负责：编 制：XX 省 XX 院 年 月说 明：1.本次基坑设计依据：(1)《XX开发有限公司XX小区岩土工程详细勘察报告》(简称: 《勘察报告》) 湖南省勘测设计院 XX年1月；(2)甲方提供的《XX 商住小区总平面图》等；2. 工程特点：(1) 基坑规模较大，平面形状不规则，时空效应强，宜实行分段设计、分段支护的方式。(2)周边建筑物环境简单：周边均为拟建建筑物，由于目前尚未动工修建，整体环境简单。(3)地下管网环境总体简单，基坑东侧临近 XX 路，埋设有地下管线，其余三侧无管网分布。(4)基坑支护段地质条件差异较小，基坑开挖深度内揭露的地层主要分布有：全风化砂砾岩、全风化泥质粉砂岩、强风化泥质粉砂岩和中风化泥质粉砂岩。其中 AB 段和 BC 段基坑开挖范围内均为全风化砂砾岩；CD 段含有强风化泥质粉砂岩和中风化泥质粉砂岩；DE 段含有全风化泥质粉砂岩和强风化泥质粉砂岩。 (5)根据《勘察报告》，勘察时原始稳定水位较高，需加强坡顶、坡脚、坡面的截、排水措施。(6)本次基坑设计支护部分为临时性支护，基坑侧壁安全等级为二级，重要性系数为1.0，设计使用年限为1年。3.计算软件：北京理正深基坑支护结构设计软FSPW5.2版4.理论计算公式：(1) 破裂角：图 1 土钉抗拉承载力计算简图 ——土钉墙坡面与水平面的夹角——基坑深度范围内摩擦角标准值（°）；多层土时，φk 取基坑深度范围内的加权平均值(2) 土钉局部抗拉验算： 单根土钉抗拉承载力计算： ——（第j根）土钉受拉荷载标准值 ——（第j根）土钉抗拉承载力设计值： （参见图1） 其中，为第j根土钉在直线破裂面外穿越第i稳定土体内的长度。 (3) 土钉内部整体稳定验算：图 2 整体稳定性计算简图 ——第j根土钉在圆滑滑动面外锚固体与土钉的极限抗拉力标准值， ——第j根土钉在圆弧滑裂面外穿越第i层稳定土体内的长度。 ——第j根土钉(锚杆)与水平面夹角，——第i分条滑裂面中点切线与水平面夹角。6. 土钉选筋：理正软件系统取局部抗拉设计和整体稳定验算中土钉极限抗拉力标准值的大值作为土钉面积计算的依据。计算公式如下： ， 式中：As—— 选筋面积（mm2）； T—— 局部抗拉与内部稳定计算得到的土钉拉力标准值的大值（kN）； Tkj—— 单根土钉受...
