门式框架课程设计计算书

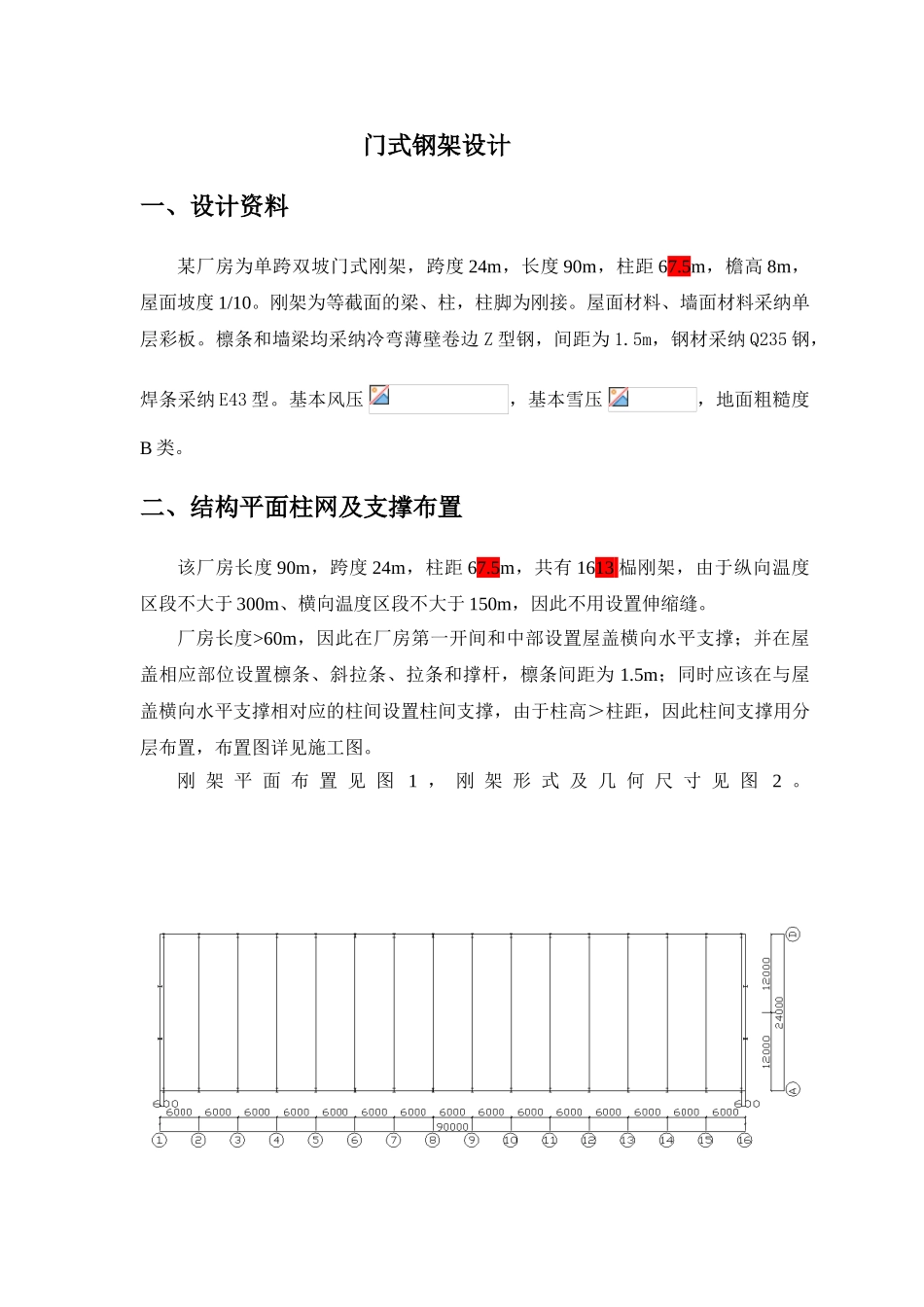

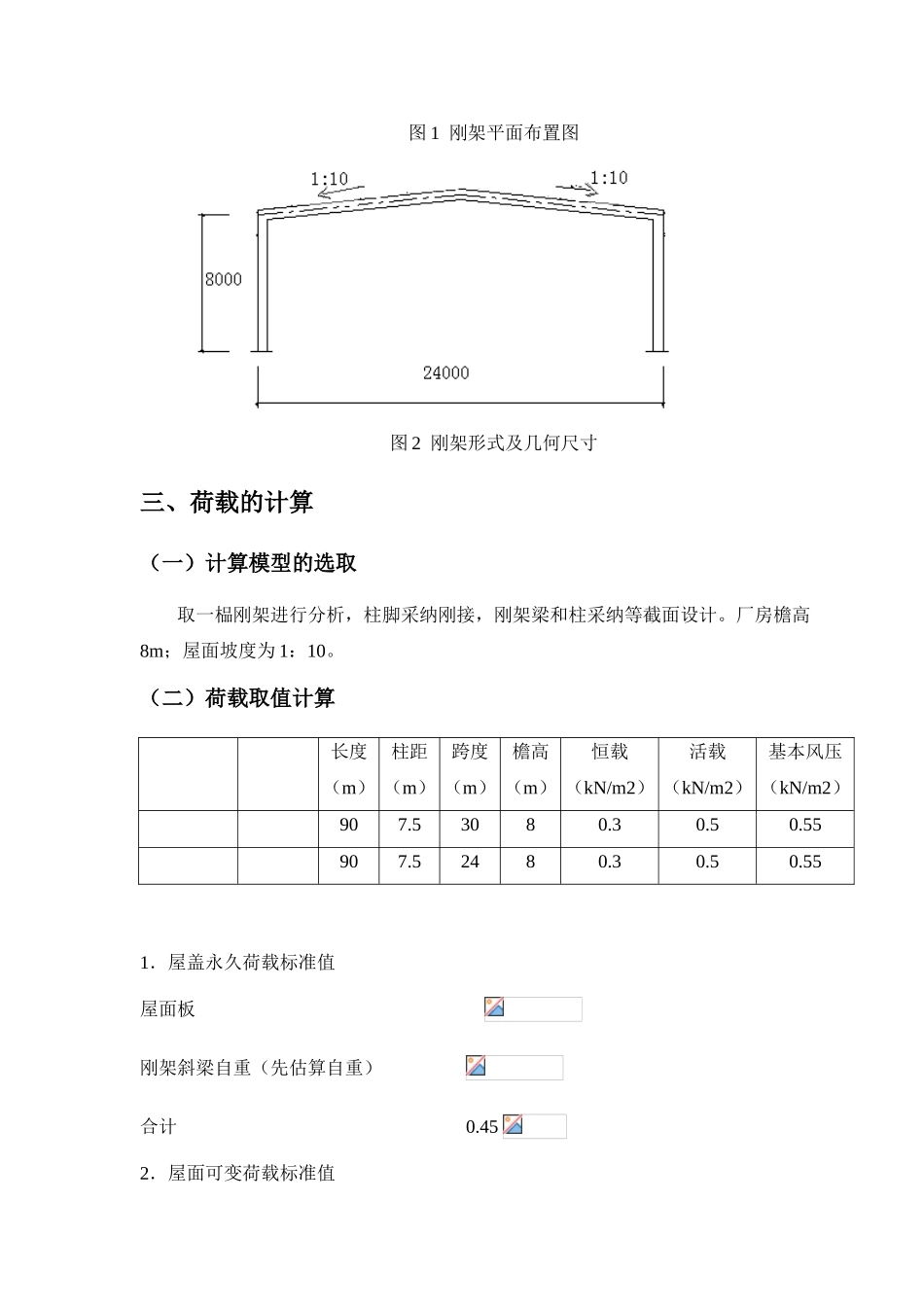

门式钢架设计一、设计资料某厂房为单跨双坡门式刚架，跨度 24m，长度 90m，柱距 67.5m，檐高 8m，屋面坡度 1/10。刚架为等截面的梁、柱，柱脚为刚接。屋面材料、墙面材料采纳单层彩板。檩条和墙梁均采纳冷弯薄壁卷边 Z 型钢，间距为 1.5m，钢材采纳 Q235 钢，焊条采纳 E43 型。基本风压 ，基本雪压 ，地面粗糙度B 类。二、结构平面柱网及支撑布置该厂房长度 90m，跨度 24m，柱距 67.5m，共有 1613 榀刚架，由于纵向温度区段不大于 300m、横向温度区段不大于 150m，因此不用设置伸缩缝。厂房长度>60m，因此在厂房第一开间和中部设置屋盖横向水平支撑；并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆，檩条间距为 1.5m；同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑，由于柱高＞柱距，因此柱间支撑用分层布置，布置图详见施工图。刚 架 平 面 布 置 见 图 1 ， 刚 架 形 式 及 几 何 尺 寸 见 图 2 。图 1 刚架平面布置图图 2 刚架形式及几何尺寸三、荷载的计算（一）计算模型的选取取一榀刚架进行分析，柱脚采纳刚接，刚架梁和柱采纳等截面设计。厂房檐高8m；屋面坡度为 1：10。（二）荷载取值计算长度（m）柱距（m）跨度（m）檐高（m）恒载（kN/m2）活载（kN/m2）基本风压（kN/m2）907.53080.30.50.55907.52480.30.50.551．屋盖永久荷载标准值 屋面板 刚架斜梁自重（先估算自重） 合计 0.45 2．屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为 0.50 。雪荷载：0.2取屋面活荷载与雪荷载中的较大值 0.50 ，不考虑积灰荷载。3．轻质墙面自重标准值 0.25 4．风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2025 附录 A 的规定计算。基本风压 ω0=0.55 ，地面粗糙度类别为 B 类；风荷载高度变化系数按《建筑结构荷载法律规范》(GB50009-2001)的规定采纳，当高度小于 10m 时，按 10m高度处的数值采纳，μz=1.0。风荷载体型系数 μs：迎风面柱及屋面分别为＋0.25 和－1.0，背风面柱及屋面分别为＋0.55 和－0.65(CECS102：2025 中间区)。（三）各部分作用荷载：（1）屋面荷载：标准值： 柱身恒载：（2）屋面活载 屋面雪荷载小于屋面活荷载，取活荷载（3）风荷载（地面粗糙度类）风载体形系数示意图风荷载如下图：（四）内力计算：（1）截面形式及尺寸初选梁柱都采纳焊接的 H 型钢截面截面名称长度面积 mm mm柱234 61.6梁234 61.6（2）截...
