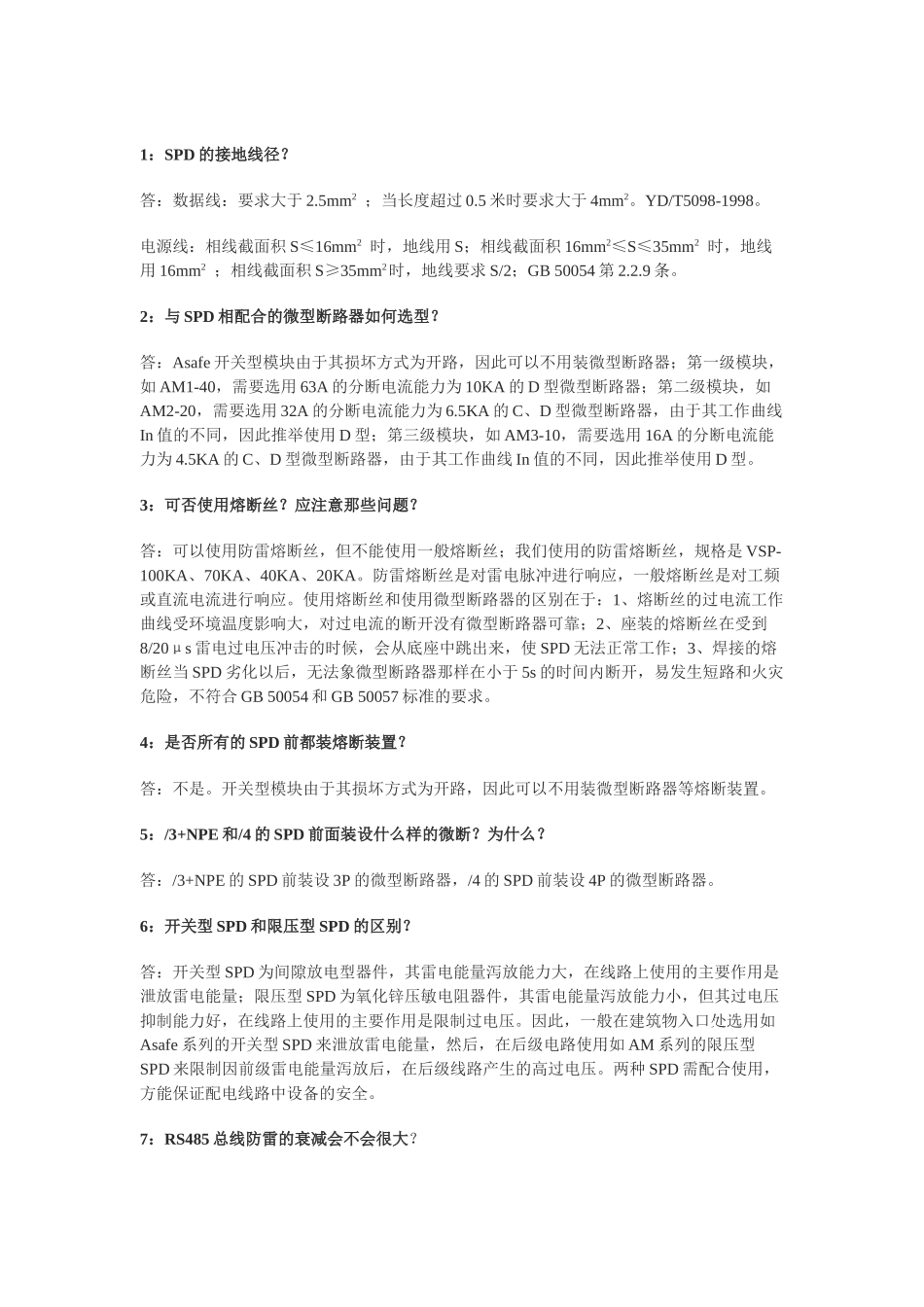

防雷接地基础知识58问

1：SPD 的接地线径？答：数据线：要求大于 2.5mm2 ；当长度超过 0.5 米时要求大于 4mm2。YD/T5098-1998。电源线：相线截面积 S≤16mm2 时，地线用 S；相线截面积 16mm2≤S≤35mm2 时，地线用 16mm2 ；相线截面积 S≥35mm2时，地线要求 S/2；GB 50054 第 2.2.9 条。2：与 SPD 相配合的微型断路器如何选型？答：Asafe 开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如 AM1-40，需要选用 63A 的分断电流能力为 10KA 的 D 型微型断路器；第二级模块，如AM2-20，需要选用 32A 的分断电流能力为 6.5KA 的 C、D 型微型断路器，由于其工作曲线In 值的不同，因此推举使用 D 型；第三级模块，如 AM3-10，需要选用 16A 的分断电流能力为 4.5KA 的 C、D 型微型断路器，由于其工作曲线 In 值的不同，因此推举使用 D 型。3：可否使用熔断丝？应注意那些问题？答：可以使用防雷熔断丝，但不能使用一般熔断丝；我们使用的防雷熔断丝，规格是 VSP-100KA、70KA、40KA、20KA。防雷熔断丝是对雷电脉冲进行响应，一般熔断丝是对工频或直流电流进行响应。使用熔断丝和使用微型断路器的区别在于：1、熔断丝的过电流工作曲线受环境温度影响大，对过电流的断开没有微型断路器可靠；2、座装的熔断丝在受到8/20μs 雷电过电压冲击的时候，会从底座中跳出来，使 SPD 无法正常工作；3、焊接的熔断丝当 SPD 劣化以后，无法象微型断路器那样在小于 5s 的时间内断开，易发生短路和火灾危险，不符合 GB 50054 和 GB 50057 标准的要求。4：是否所有的 SPD 前都装熔断装置？答：不是。开关型模块由于其损坏方式为开路，因此可以不用装微型断路器等熔断装置。5：/3+NPE 和/4 的 SPD 前面装设什么样的微断？为什么？答：/3+NPE 的 SPD 前装设 3P 的微型断路器，/4 的 SPD 前装设 4P 的微型断路器。6：开关型 SPD 和限压型 SPD 的区别？答：开关型 SPD 为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型 SPD 为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。因此，一般在建筑物入口处选用如Asafe 系列的开关型 SPD 来泄放雷电能量，然后，在后级电路使用如 AM 系列的限压型SPD 来限制因前级雷电能量泻放后，在后级线路产生的高过电压。两种 SPD 需配合使用，...
