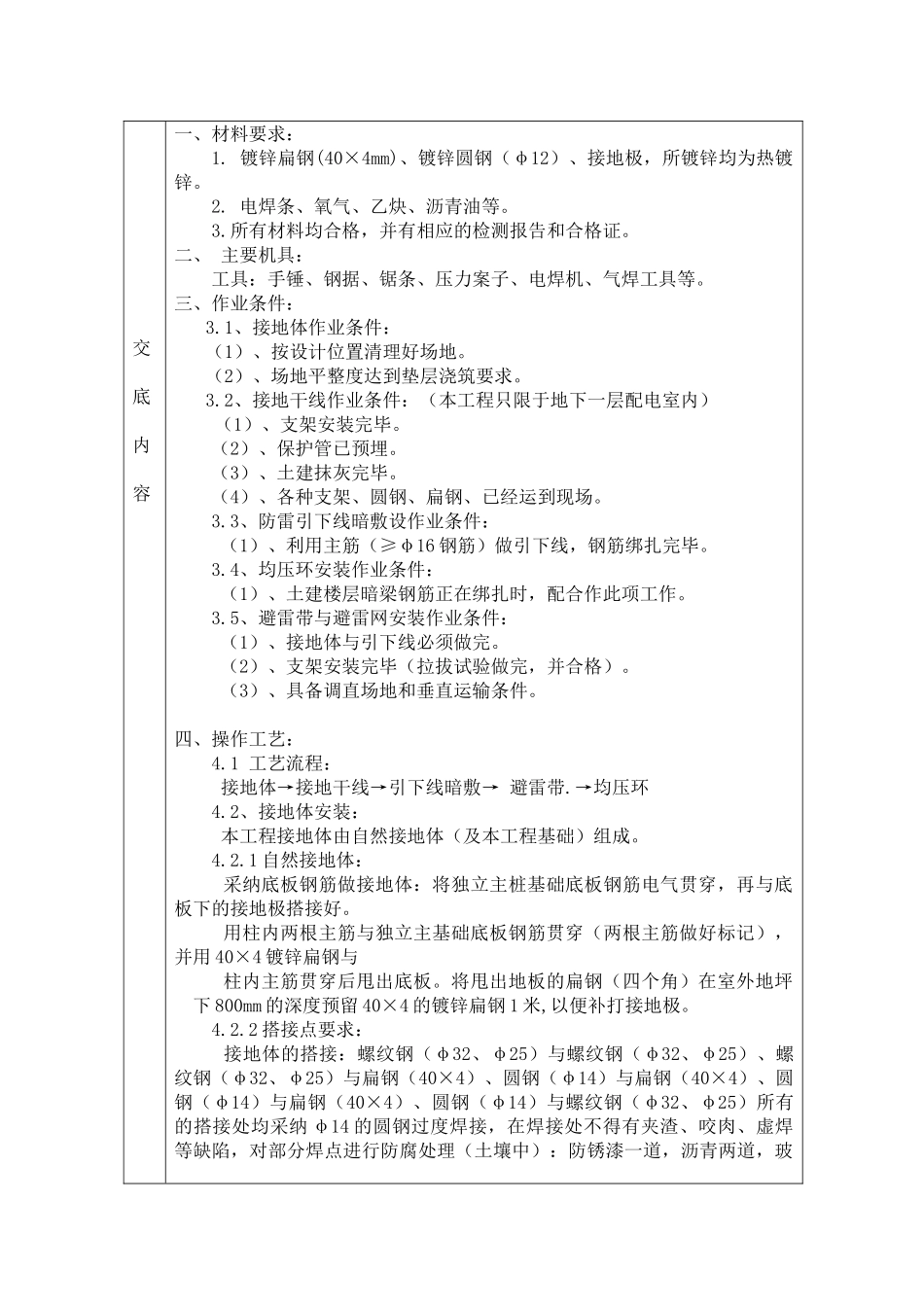

防雷接地工程技术交底

交底内容一、材料要求：1. 镀锌扁钢(40×4mm)、镀锌圆钢（φ12）、接地极，所镀锌均为热镀锌。2. 电焊条、氧气、乙炔、沥青油等。 3.所有材料均合格，并有相应的检测报告和合格证。二、 主要机具： 工具：手锤、钢据、锯条、压力案子、电焊机、气焊工具等。三、作业条件：3.1、接地体作业条件：（1）、按设计位置清理好场地。（2）、场地平整度达到垫层浇筑要求。3.2、接地干线作业条件：（本工程只限于地下一层配电室内）（1）、支架安装完毕。（2）、保护管已预埋。 （3）、土建抹灰完毕。 （4）、各种支架、圆钢、扁钢、已经运到现场。3.3、防雷引下线暗敷设作业条件： （1）、利用主筋（≥φ16 钢筋）做引下线，钢筋绑扎完毕。3.4、均压环安装作业条件： （1）、土建楼层暗梁钢筋正在绑扎时，配合作此项工作。3.5、避雷带与避雷网安装作业条件： （1）、接地体与引下线必须做完。 （2）、支架安装完毕（拉拔试验做完，并合格）。（3）、具备调直场地和垂直运输条件。四、操作工艺： 4.1 工艺流程： 接地体→接地干线→引下线暗敷→ 避雷带.→均压环4.2、接地体安装： 本工程接地体由自然接地体（及本工程基础）组成。 4.2.1 自然接地体： 采纳底板钢筋做接地体：将独立主桩基础底板钢筋电气贯穿，再与底板下的接地极搭接好。 用柱内两根主筋与独立主基础底板钢筋贯穿（两根主筋做好标记），并用 40×4 镀锌扁钢与 柱内主筋贯穿后甩出底板。将甩出地板的扁钢（四个角）在室外地坪下 800mm 的深度预留 40×4 的镀锌扁钢 1 米,以便补打接地极。4.2.2 搭接点要求： 接地体的搭接：螺纹钢（φ32、φ25）与螺纹钢（φ32、φ25）、螺纹钢（φ32、φ25）与扁钢（40×4）、圆钢（φ14）与扁钢（40×4）、圆钢（φ14）与扁钢（40×4）、圆钢（φ14）与螺纹钢（φ32、φ25）所有的搭接处均采纳 φ14 的圆钢过度焊接，在焊接处不得有夹渣、咬肉、虚焊等缺陷，对部分焊点进行防腐处理（土壤中）：防锈漆一道，沥青两道，玻交底内容璃丝布一道。 4.2.2.1 、螺纹钢（ φ32、 φ25）与圆钢（ φ14）的焊接长度为200mm、150mm，双面焊。 4.2.2.2、扁钢（40×4）与圆钢（φ14）的焊接长度为 90mm，双面焊。4.2.2.3、扁钢（40×4）与扁钢（40×4）的焊接长度为 80mm，3 个棱边焊接。4.3 接地干线 本工程接地干线只存于变配电室内，没有室外接地干线。接地干线均采纳（40×4）镀锌扁钢沿墙、埋地敷设。4.3.1、干线沿...
