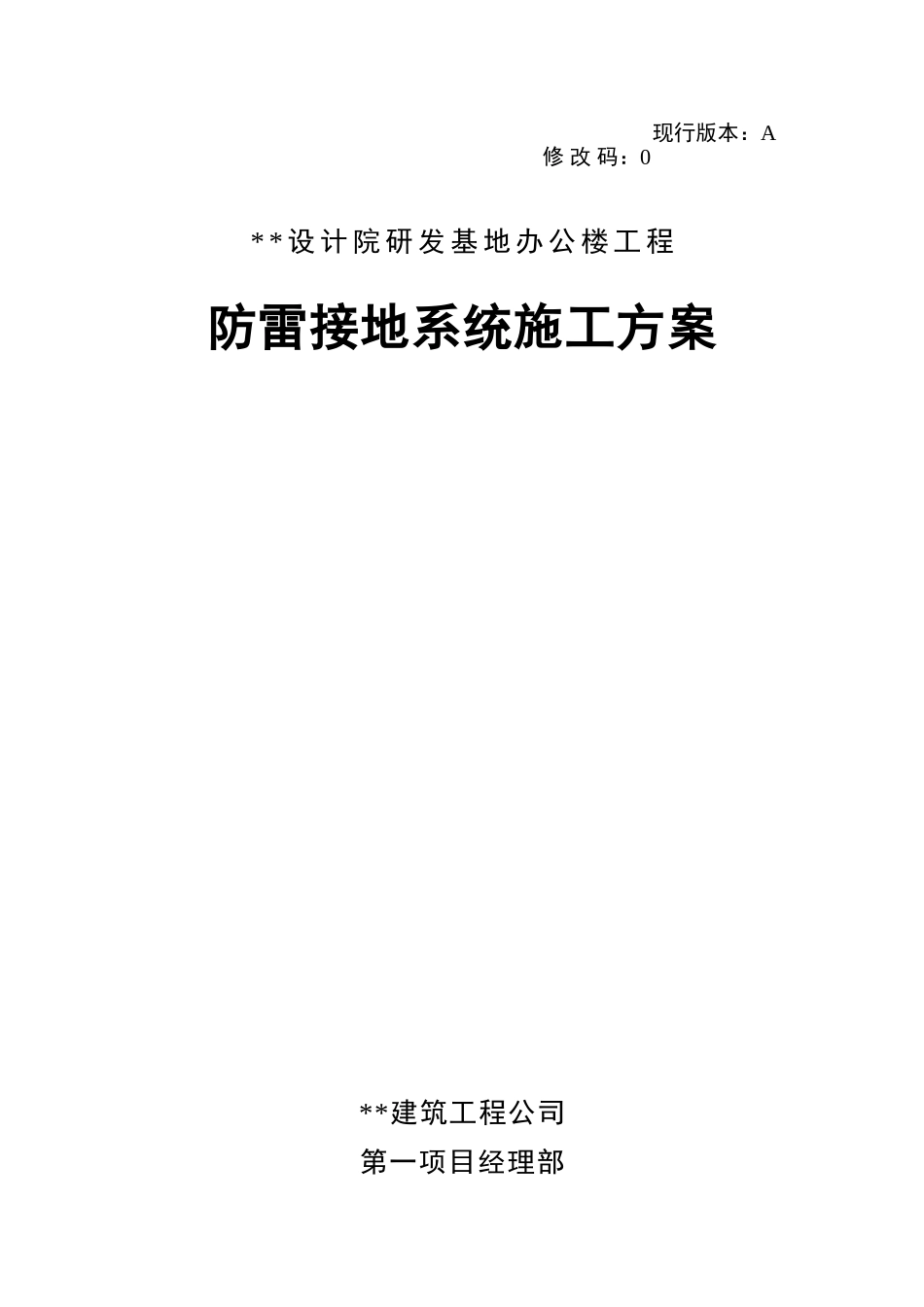

防雷接地系统施工方案

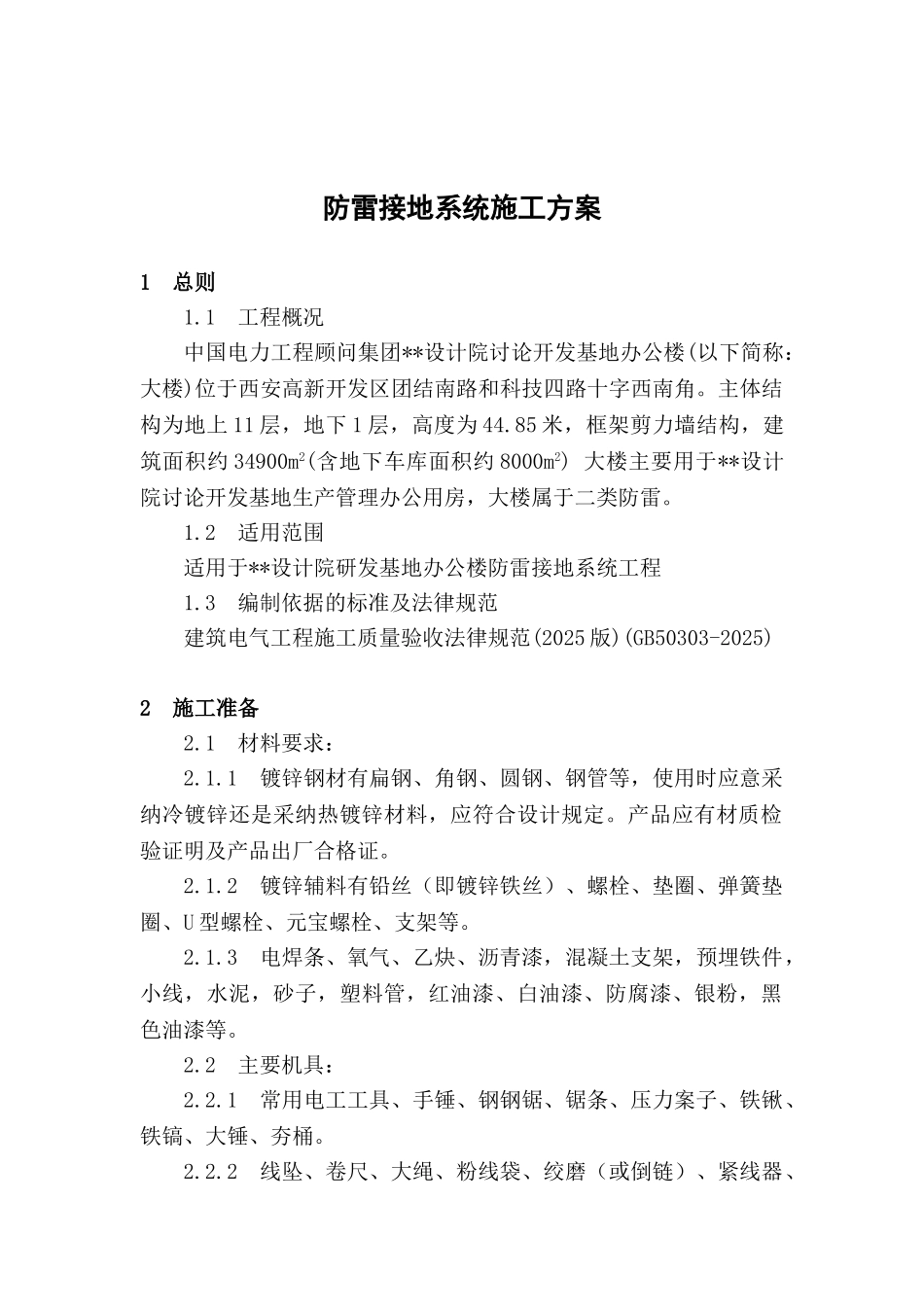

现行版本：A 修 改 码：0* * 设 计 院 研 发 基 地 办 公 楼 工 程防雷接地系统施工方案**建筑工程公司第一项目经理部防雷接地系统施工方案1 总则1.1 工程概况中国电力工程顾问集团**设计院讨论开发基地办公楼(以下简称：大楼)位于西安高新开发区团结南路和科技四路十字西南角。主体结构为地上 11 层，地下 1 层，高度为 44.85 米，框架剪力墙结构，建筑面积约 34900m2(含地下车库面积约 8000m2) 大楼主要用于**设计院讨论开发基地生产管理办公用房，大楼属于二类防雷。1.2 适用范围适用于**设计院研发基地办公楼防雷接地系统工程1.3 编制依据的标准及法律规范建筑电气工程施工质量验收法律规范(2025 版)(GB50303-2025)2 施工准备2.1 材料要求：2.1.1 镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采纳冷镀锌还是采纳热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2 镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U 型螺栓、元宝螺栓、支架等。2.1.3 电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2.2 主要机具：2.2.1 常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。2.2.2 线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3 作业条件：2.3.1 接地体作业条件：2.3.1.1 按设计位置清理好场地。2.3.1.2 底板筋与柱筋连接处已绑扎完。2.3.1.3 桩基内钢筋与柱筋连接处已绑扎完。2.3.2 接地干线作业条件：2.3.2.1 支架安装完毕。2.3.2.2 保护管已预埋。2.3.2.3 土建抹灰完毕。2.3.3 支架安装作业条件：2.3.3.1 各种支架已运到现场。2.3.3.2 结构工程已经完成。2.3.3.3 室外必须有脚手架或爬梯。2.3.4 防雷引下线暗敷设作业条件：2.3.4.1 建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2.3.4.2 利用主筋作引下线时，钢筋绑扎完毕。2.3.5 防雷引下线明敷设作业条件：2.3.5.1 支架安装完毕。2.3.5.2 建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。2.3.5.3 土建外装修完毕。2.3.6 避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。2.3.7 避雷网安装作业条件：2.3.7.1 接地体与引下线必须做完。2.3.7.2 支架安装完毕。2.3.7.3 具备调直场地和垂直运输条件。...
