集散大厅首层架空板施工方案

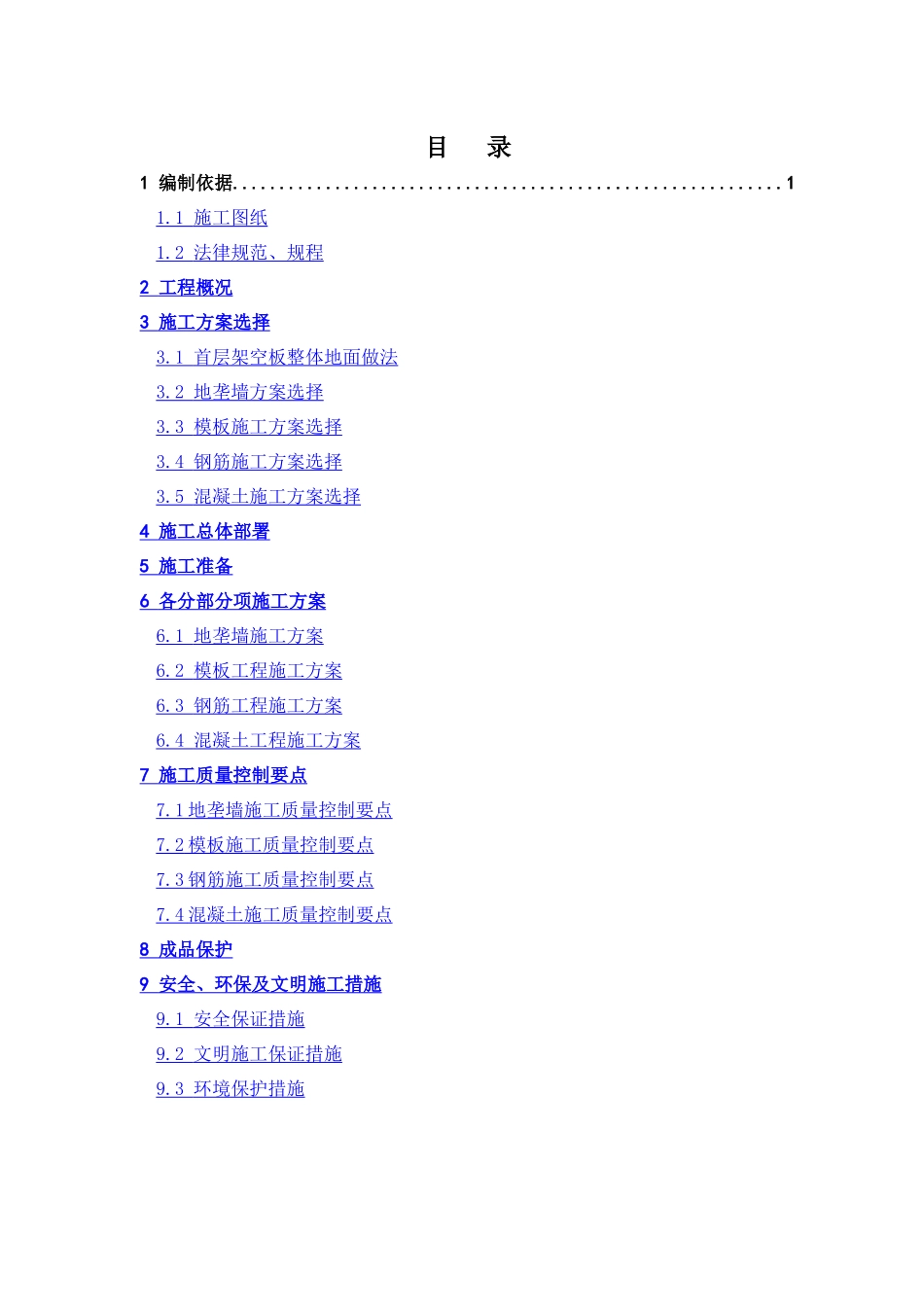

目 录1 编制依据...........................................................11.1 施工图纸 1.2 法律规范、规程 2 工程概况 3 施工方案选择 3.1 首层架空板整体地面做法 3.2 地垄墙方案选择 3.3 模板施工方案选择 3.4 钢筋施工方案选择 3.5 混凝土施工方案选择 4 施工总体部署 5 施工准备 6 各分部分项施工方案 6.1 地垄墙施工方案 6.2 模板工程施工方案 6.3 钢筋工程施工方案 6.4 混凝土工程施工方案 7 施工质量控制要点 7.1 地垄墙施工质量控制要点 7.2 模板施工质量控制要点 7.3 钢筋施工质量控制要点 7.4 混凝土施工质量控制要点 8 成品保护 9 安全、环保及文明施工措施 9.1 安全保证措施 9.2 文明施工保证措施 9.3 环境保护措施 东直门交通枢纽暨东华国际广场商务区交通枢纽集散大厅工程架空板施工方案1 编制依据1.1 施工图纸图纸名称图纸编号设计单位结构施工图T149G1-G0040－1039中国中元国际工程公司T149G1-G0040－1041建筑施工图T149G1-J0040－F1001T149G1-J0040－F20011.2 法律规范、规程类别名 称编 号国家法律规范《混凝土结构设计法律规范》GB50010-xxx《混凝土结构工程施工质量验收法律规范》GB50204-xxx《建筑工程施工质量验收统一标准》GB50300-xx《建筑施工安全检查标准》JGJ59—xxx标准图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-22 工程概况本工程在首层设计为架空板形式现浇混凝土地面（其上部为建筑做法），面积约 8000 平米，架空板支座采纳地垄墙形式，利用页岩砖砌筑，板厚为120mm，板面标高分别为＋0.20、＋0.23、＋0.25m，由于首层集散大厅地面做法为 30mm 厚石材，故将集散大厅部位标高降 10mm，及标高为＋0.22m。3 施工方案选择3.1 首层架空板整体地面做法1、30mm 厚毛面花岗石板面层；2、30mm 厚 1:3 干硬性水泥砂浆粘结层；3、120 厚现浇混凝土板；4、248mm 高地垄墙；5、10mm 厚水泥砂浆保护层；6、花铺 200g 沥青油毡卷材；7、50mm 厚挤塑聚苯板保温层（压缩强度>350KPA）；8、4mm+3mm 厚 SBS 改性沥青防水卷材9、20 厚 1：3 水泥砂浆找平层；10、钢筋混凝土顶板；本方案主要针对地垄墙及架空板做法进行详细叙述。3.2 地垄墙方案选择地垄墙采纳标准页岩砖砌筑（设计要求 200 厚页岩砖，由于不合模数，因此采纳标准砖），页岩砖...
