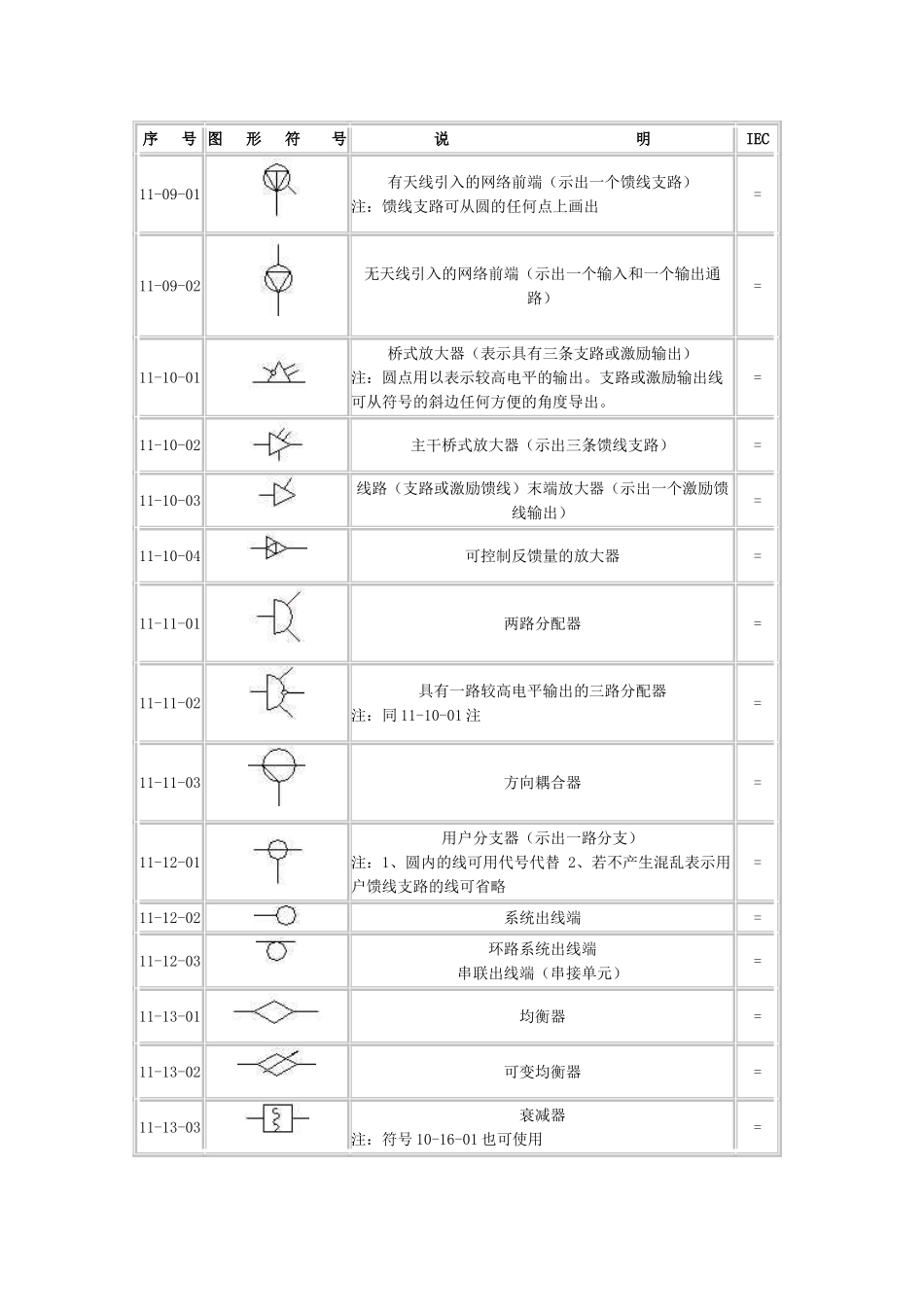

序 号 图 形 符 号说 明IEC11-09-01有天线引入的网络前端（示出一个馈线支路） 注：馈线支路可从圆的任何点上画出=11-09-02无天线引入的网络前端（示出一个输入和一个输出通路）=11-10-01桥式放大器（表示具有三条支路或激励输出） 注：圆点用以表示较高电平的输出。支路或激励输出线可从符号的斜边任何方便的角度导出。=11-10-02主干桥式放大器（示出三条馈线支路）=11-10-03线路（支路或激励馈线）末端放大器（示出一个激励馈线输出）=11-10-04可控制反馈量的放大器=11-11-01两路分配器=11-11-02具有一路较高电平输出的三路分配器 注：同 11-10-01 注=11-11-03方向耦合器=11-12-01用户分支器（示出一路分支） 注：1、圆内的线可用代号代替 2、若不产生混乱表示用户馈线支路的线可省略=11-12-02系统出线端=11-12-03环路系统出线端 串联出线端（串接单元）=11-13-01均衡器=11-13-02可变均衡器=11-13-03衰减器 注：符号 10-16-01 也可使用=11-14-01线路电源器件（示出沟通型）=11-14-02供电堵塞（在配电馈线中表示）=11-14-03线路电源接入点=
