香港万亚广场水电安装施工方案

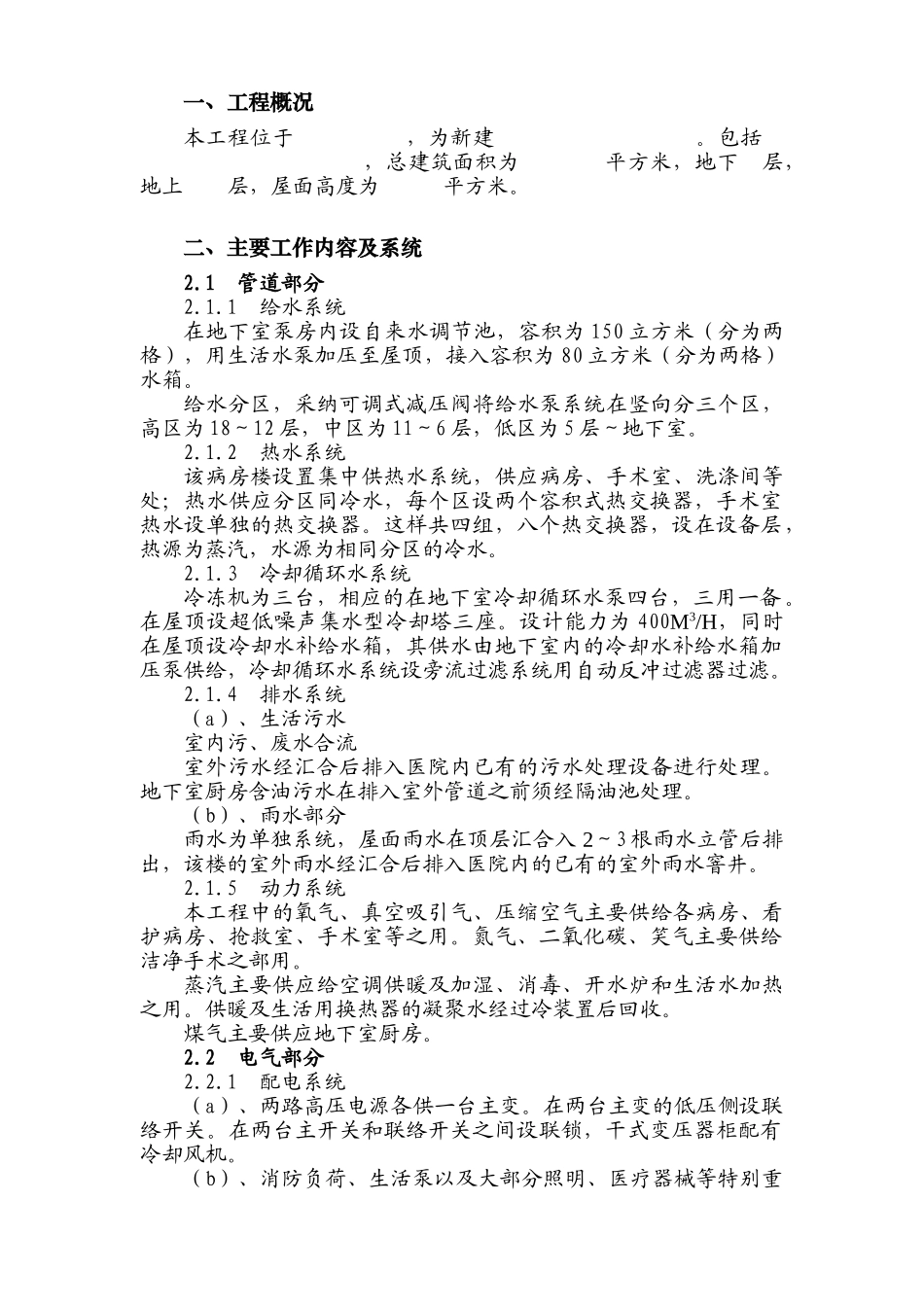

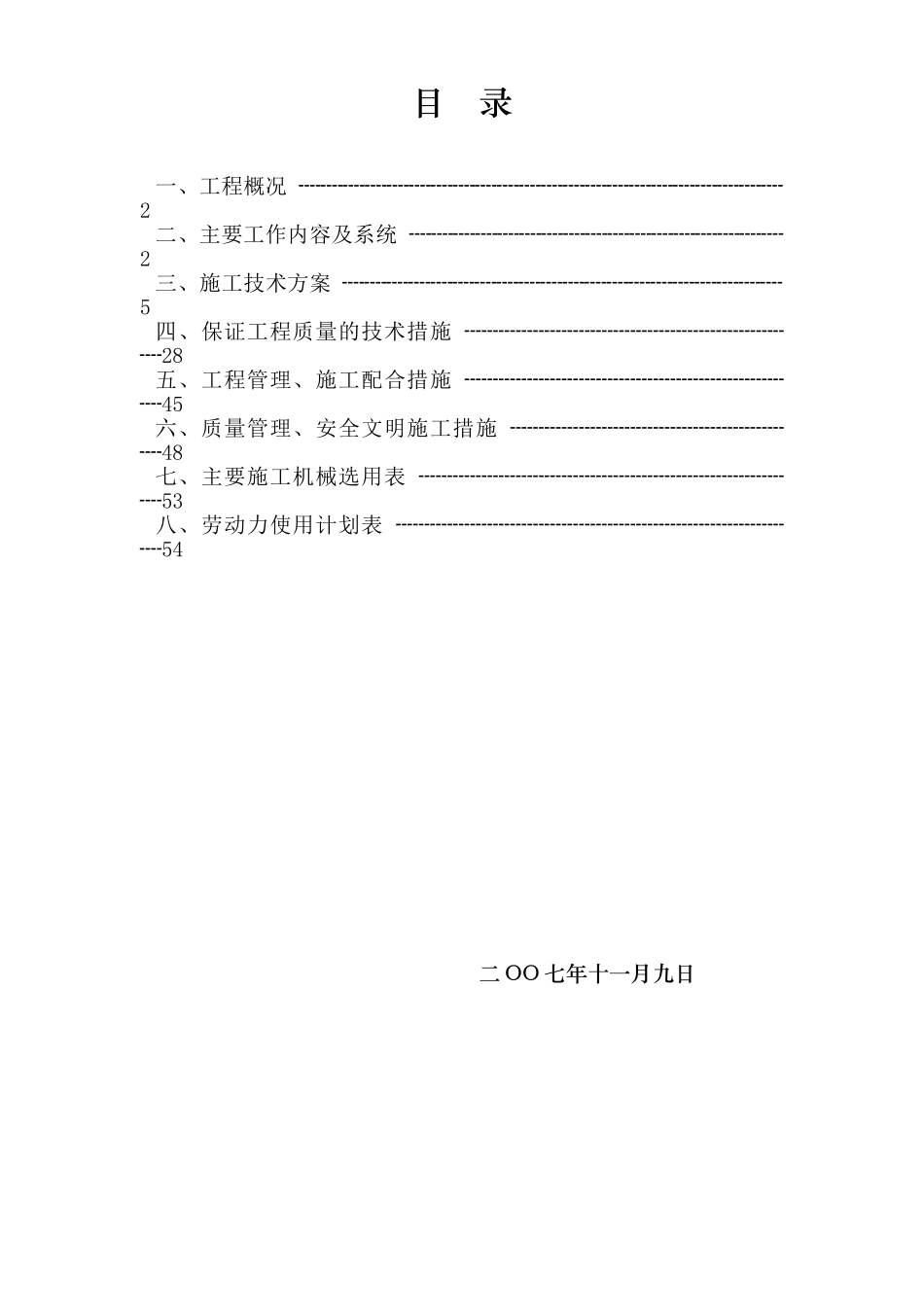

目 录一、工程概况 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 2二、主要工作内容及系统 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 2三、施工技术方案 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 5四、保证工程质量的技术措施 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28五、工程管理、施工配合措施 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈45六、质量管理、安全文明施工措施 ┈┈┈┈┈┈┈┈┈┈┈┈┈48七、主要施工机械选用表 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈53八、劳动力使用计划表 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈54 江苏省建设集团公司（沪） 二 OO 七年十一月九日一、工程概况本工程位于长海医院内，为新建胸心疾病诊治中心楼。包括胸心疾病病房和康宾病房，总建筑面积为 27608.7 平方米，地下一层，地上十八层，屋面高度为 70.85 平方米。设普通床位 461 张，ICU 床位 31 张，康宾床位 119 张。二、主要工作内容及系统2.1 管道部分2.1.1 给水系统在地下室泵房内设自来水调节池，容积为 150 立方米（分为两格），用生活水泵加压至屋顶，接入容积为 80 立方米（分为两格）水箱。给水分区，采纳可调式减压阀将给水泵系统在竖向分三个区，高区为 18～12 层，中区为 11～6 层，低区为 5 层～地下室。2.1.2 热水系统该病房楼设置集中供热水系统，供应病房、手术室、洗涤间等处；热水供应分区同冷水，每个区设两个容积式热交换器，手术室热水设单独的热交换器。这样共四组，八个热交换器，设在设备层，热源为蒸汽，水源为相同分区的冷水。2.1.3 冷却循环水系统冷冻机为三台，相应的在地下室冷却循环水泵四台，三用一备。在屋顶设超低噪声集水型冷却塔三座。设计能力为 400M3/H，同时在屋顶设冷却水补给水箱，其供水由地下室内的冷却水补给水箱加压泵供给，冷却循环水系统设旁流过滤系统用自动反冲过滤器过滤。2.1.4 排水系统（a）、生活污水室内污、废水合流室外污水经汇合后排入医院内已有的污水处理设备进行处理。地下室厨房含油污水在排入室外管道之前须经隔油池处理。（b）、雨水部分雨水为单独系统，屋面雨水在顶层汇合入 2～3 根雨水立管后排出，该楼的室外雨水经汇合后排入医院内的已有的室外雨水窨井。2.1.5 动力系统本工程中的氧气、真空吸引气、压缩空气主要供给各病房、看护病房、抢救室、手术室等之用。氮气、二氧化碳、笑气主要供给洁净手术之部用。蒸汽主要供应给空调供暖及加湿、消毒、开...
