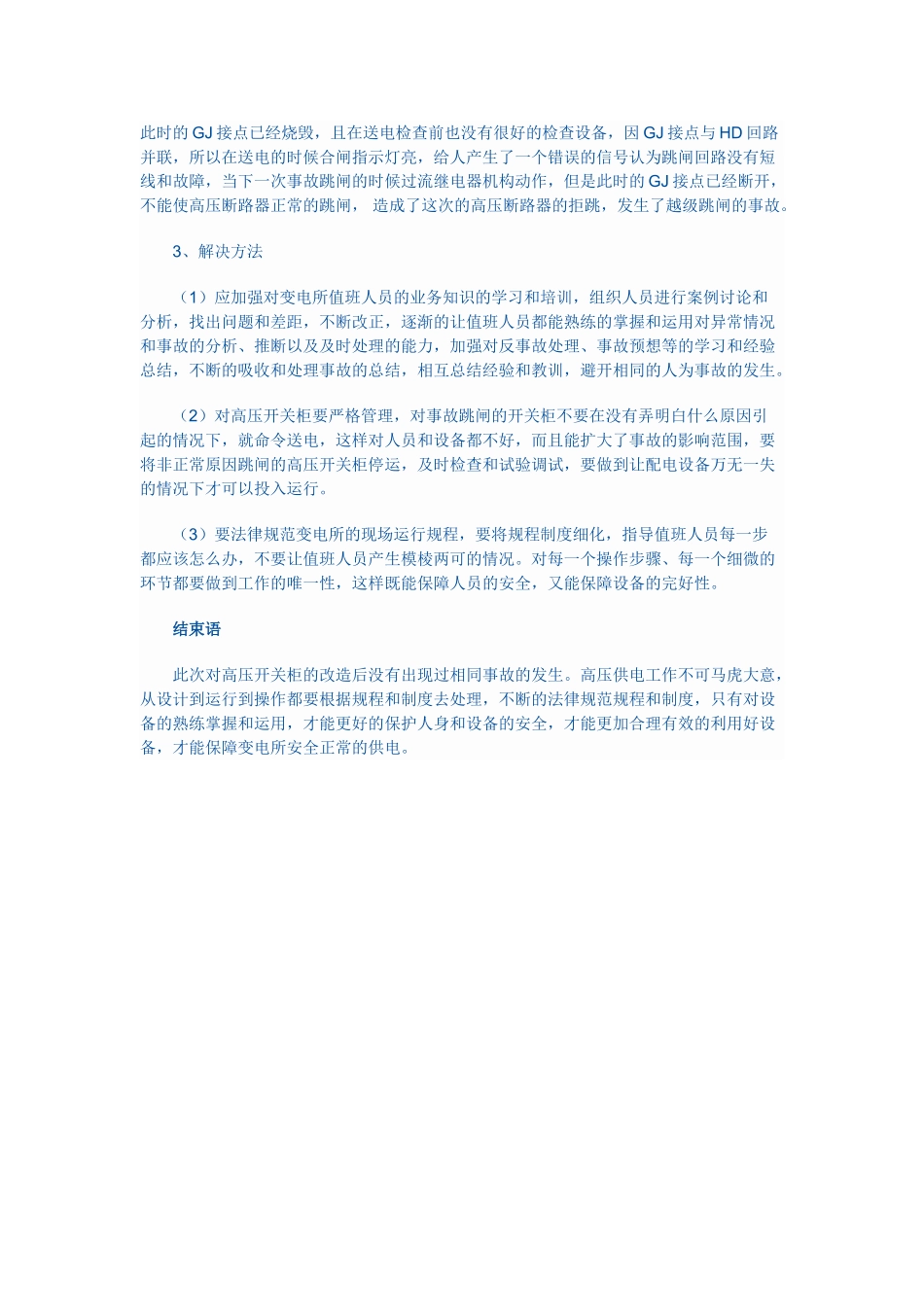

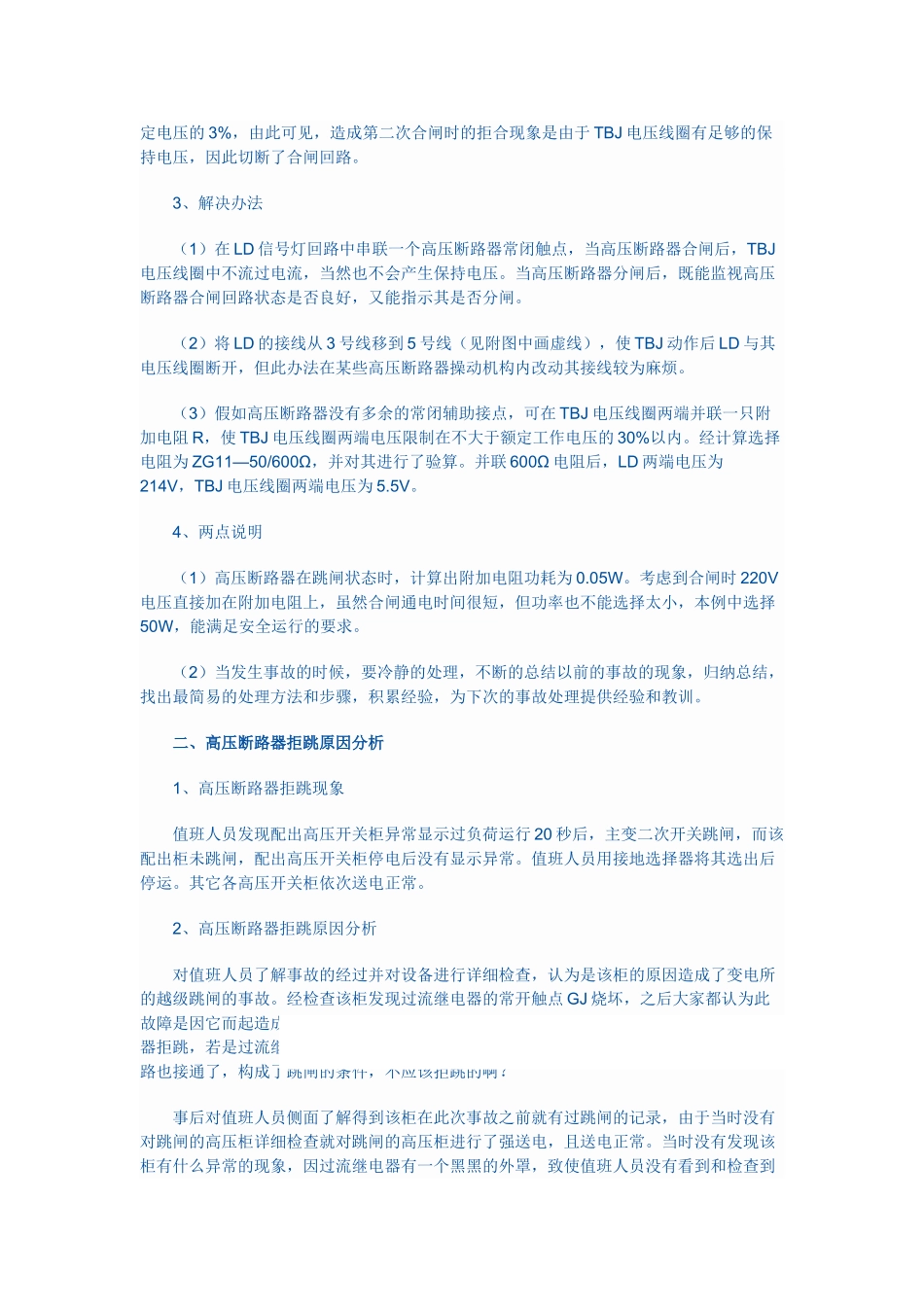

高压断路器的拒跳和拒合的原因和解决方法 摘要：讨论、解决变电所的高压断路器的故障推断和处理，将会及时地发现设备隐患，尽量避开事故的发生，缩短处理事故的时间，减少事故停电的时间，缩短了事故的影响范围，提高了供电地可靠性，保障了供电的安全性。 关键词：高压断路器 拒合 拒跳 推断 分析 变电所中对负荷的停、送电的操作，关键的设备是高压断路器，也叫高压油开关，它的好坏直接决定整个变配电系统能否正常运行，是高压供、配电系统中最容易出现故障的薄弱环节，影响高压断路器不能正常工作的因素很多，主要存在于人为因素和设备自身因素等诸多原因，主要归纳为如下几点原因： 1、高压断路器无法正常合闸送电，此现象称为高压断路器开关的拒合现象，此现象在事故现场中常常出现。 2、高压断路器无法正常分闸停电，此现象称为高压断路器的拒跳现象，在现场事故处理中，此现象较普遍存在。 3、还有影响油开关不能正常分、合闸现象，是由于合闸、跳闸熔断丝熔断、保护干线断线、控制开关失灵损坏等很多原因，由于这些原因在现场事故处理中很容易推断和解决，在这里就不在详细叙述了。 如何保证它可靠安全的运行，是变电所设备管理工作中的首要问题。下面就变电所出现的高压断路器拒合、拒跳故障现象结合实际， 说明一下它的解决方法。 一、高压断路器拒合原因分析 1、高压断路器拒合现象 高压开关柜经检修调试以后，变电所值班员操作高压断路器时，第一次合闸和分闸操作均能正常动作，但当第二次合闸时，就产生拒合现象。事故警报均正常动作，发出声响和提示信号。 2、高压断路器拒合原因分析 现场检查保护回路接线均和原图纸相符，检修过程没有出现更换设备和变换接线的情况，这到底是什么原因呢？该回路电气原理接线图见附图所示。 经检查发现，只要高压断路器一分闸，防跳继电器 TBJ 就吸合并保持。从最后一页附图可知，TBJ 是在高压断路器分闸时靠其电流线圈启动的。启动后，TBJ 常开触点闭合，信号灯 LD 与 TBJ 电压线圈两端串联，因此 220V 控制电源加在 LD 与 TBJ 电压线圈两端。LD 为节能型信号灯，其等效电阻约 22kΩTBJ 为中间继电器 DZB—15B/220V、0.5A 型，其电压线圈直流电阻为 9kΩ。经过查找资料并计算得出，LD 两端电压为 156V，TBJ 两端电压为 64V，现场实测与计算基本相符，此中间继电器的返回电压按出厂标准为不小于额定电压的 3%，由此可见，造成第二次合闸时的拒合现象是...
