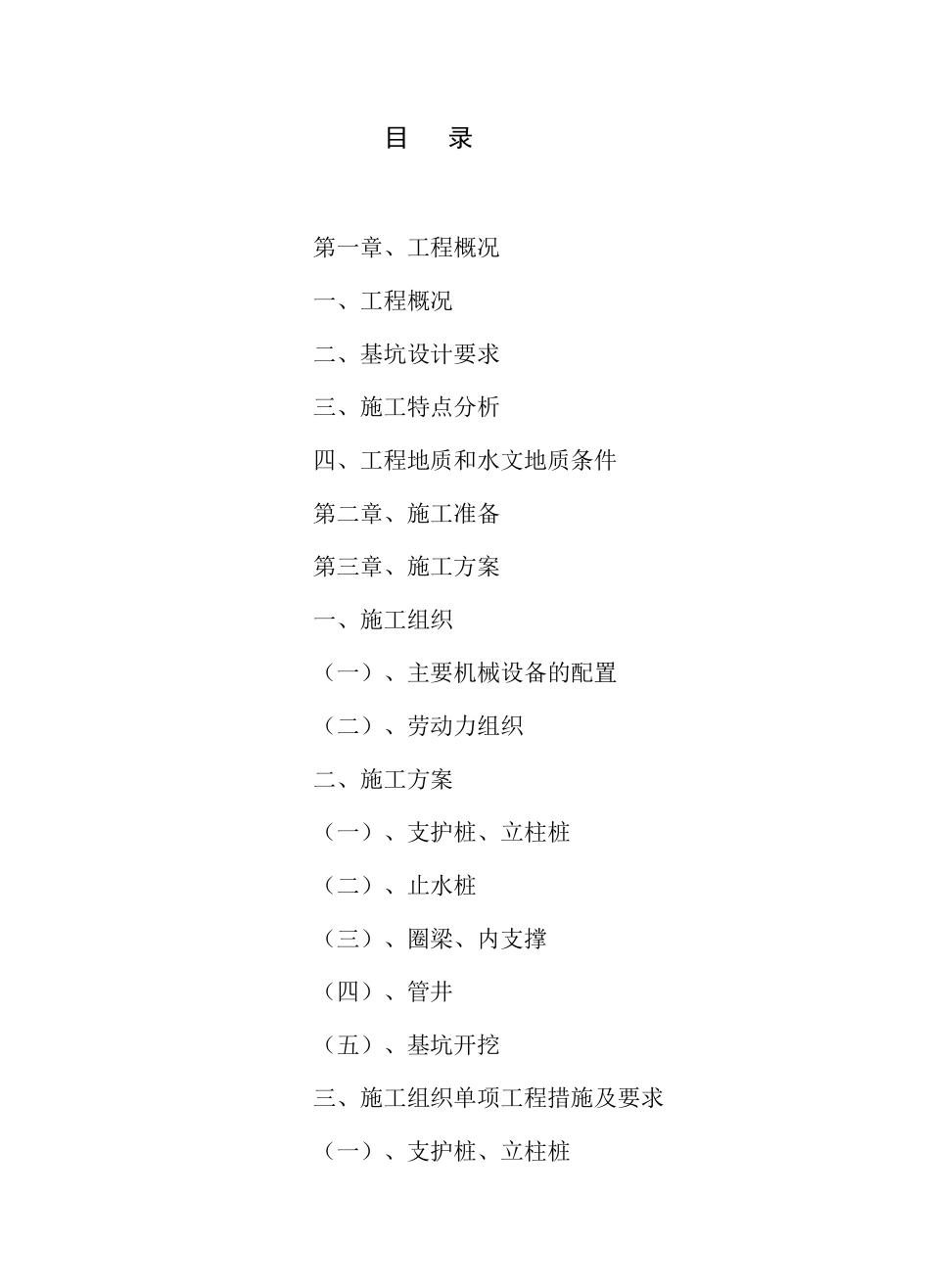

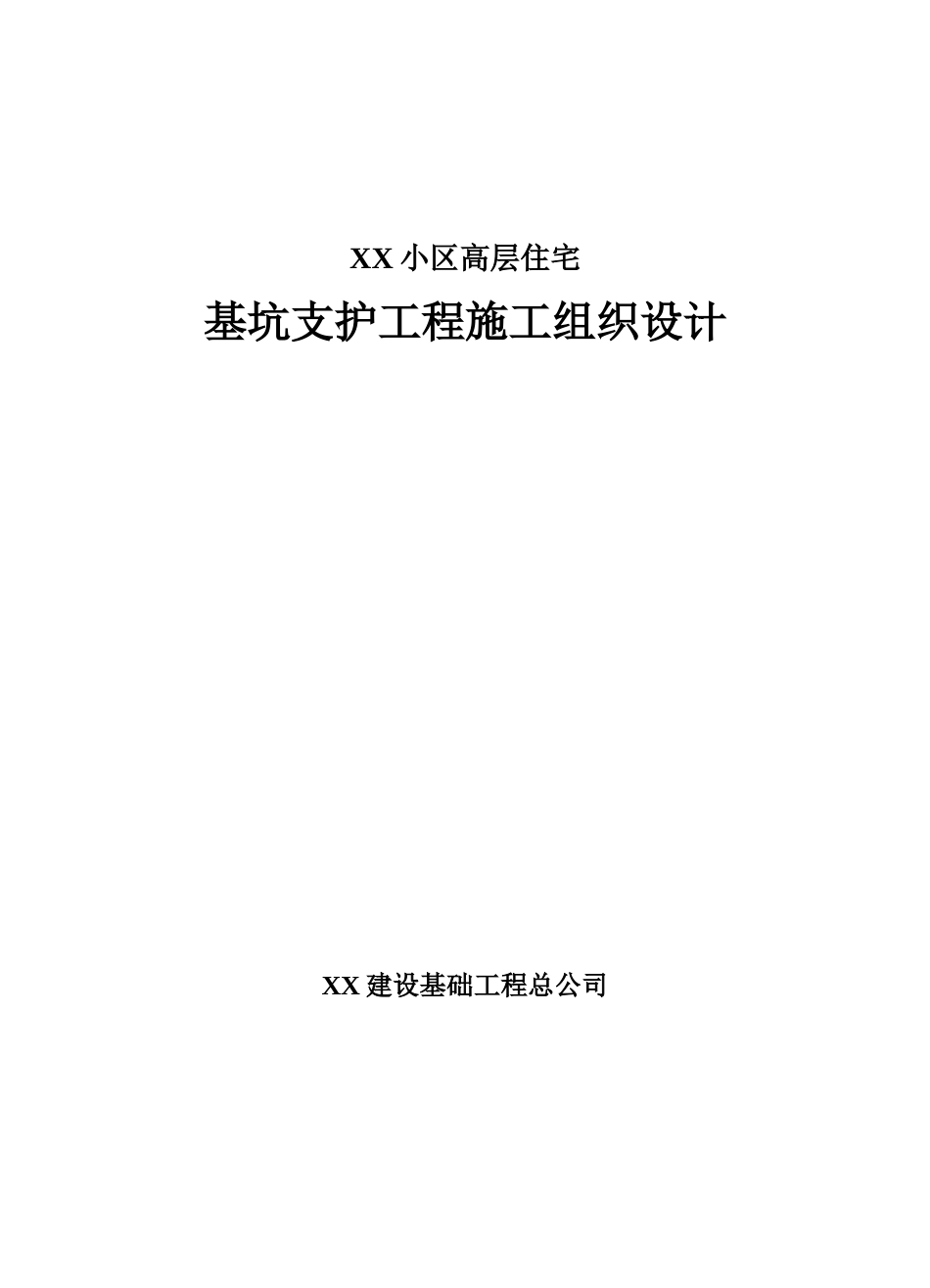

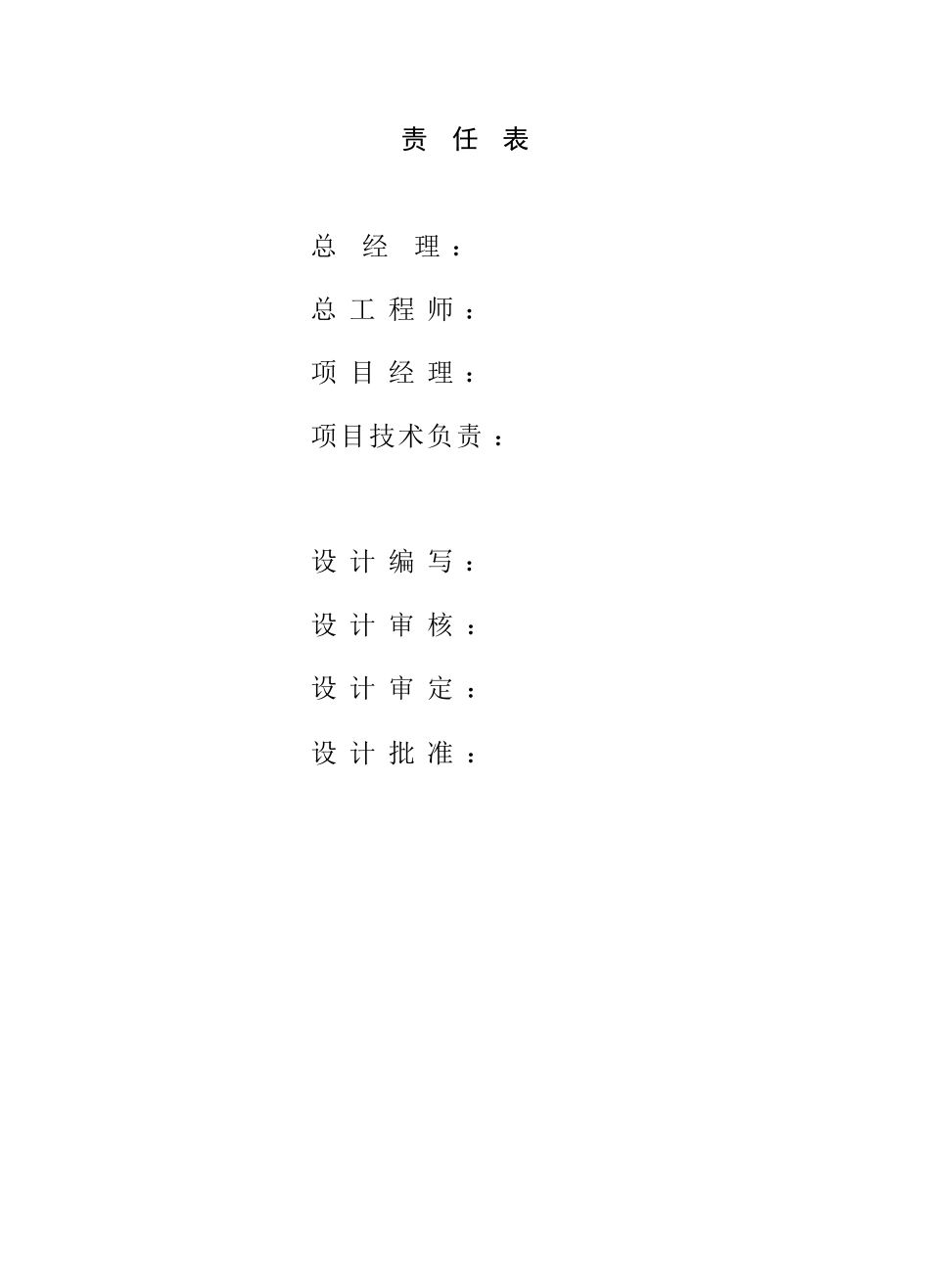

XX 小区高层住宅基坑支护工程施工组织设计XX 建设基础工程总公司 责任表总经理 ： 总 工 程 师 ： 项 目 经 理 ： 项目技术负责 ： 设 计 编 写 ： 设 计 审 核 ： 设 计 审 定 ： 设 计 批 准 ： 目 录第一章、工程概况一、工程概况二、基坑设计要求三、施工特点分析四、工程地质和水文地质条件第二章、施工准备第三章、施工方案一、施工组织（一）、主要机械设备的配置（二）、劳动力组织二、施工方案（一）、支护桩、立柱桩（二）、止水桩（三）、圈梁、内支撑（四）、管井（五）、基坑开挖三、施工组织单项工程措施及要求（一）、支护桩、立柱桩（二）、止水桩（三）、圈梁、内支撑（四）、管井（五）、基坑开挖四、施工进度计划及材料供应计划五、基坑监测第四章、突发性事件的预防及处理措施第五章、质量保证措施第六章、工期保证措施第七章、安全保证措施第八章、工程竣工验收及资料提交XX 交通控股综合业务楼基坑支护工程施工组织设计第一章、工程概况一、工程概况拟建 XX 小区高层住宅位于 XX 市水西门大街与 XX 园交汇处。建筑物主楼设计为 25 层，裙楼 3 层，主楼与裙楼不设沉降缝；设 1-2层地下室，开挖深度 8.05m，框架剪力墙结构。安全等级为一级，抗震重要性类别为丙级，基础形式采纳钻孔灌注桩基础。该工程由 XX 区城镇建设开发总公司投资开发，工程勘察由XX 地质工程勘察院承担，XX 建筑设计讨论院设计，基坑支护由XX 建设基础工程总公司设计。基坑呈矩形（局部有矩形突出），分布在长 78 米，宽 64 米的矩形范围内，围长 249.62 米，面积 3218 平方米。本工程建筑标高±0.00M 相当于绝对标高 9.05m，自然地面标高为-0.15m。基坑开挖深度为 8.05m。本基坑西侧、南侧为居民住宅楼（6 层），东侧、北侧为公路，施工距离狭小。因此，基坑支护体系应严格控制变形及位移，基坑开挖过程中作好基坑监测工作。二、基坑设计要求基坑帷幕设计形式为：钻孔灌注桩挡土，与单层钢筋砼支撑结构共同组成挡土体系。止水桩采纳双排 ф700 双轴深层水泥搅拌桩，坑内采纳管井疏干。（一）支护体系⒈ 支护体系：支护桩顶标高-1.80m，支护桩 C25 砼。⑴ab、cd、ef 段支护桩，设计采纳 φ800，桩中心距为 1000，底标高为-18.00m。主筋 12Φ22，加强筋 Φ16@2000,箍筋 φ8@200；⑵bc、de 段支护桩，设计采纳 Φ900，桩中心距为 1100，底标高为-20.00m。主筋 14Φ22...
