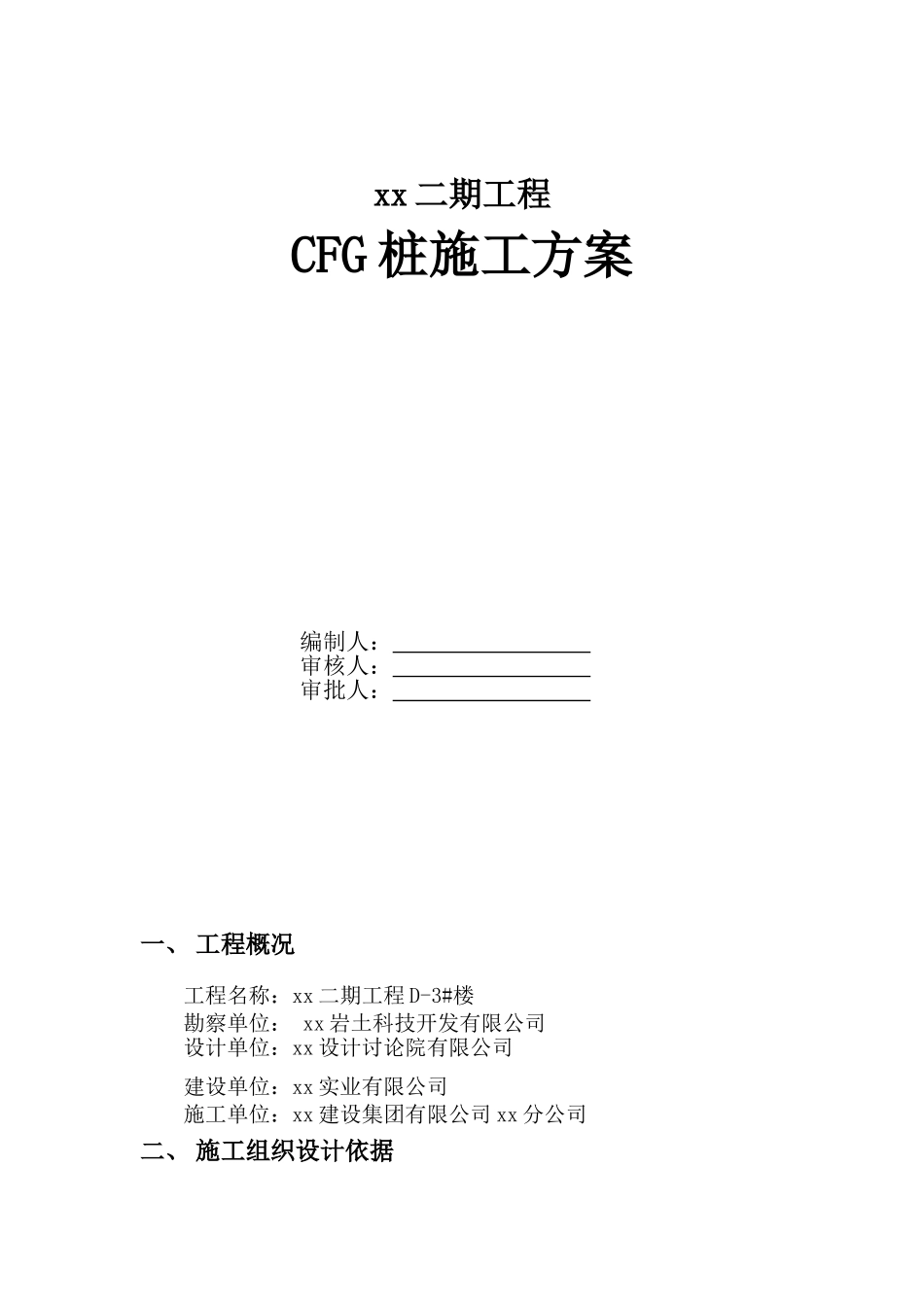

高层住宅楼cfg桩基础施工方案

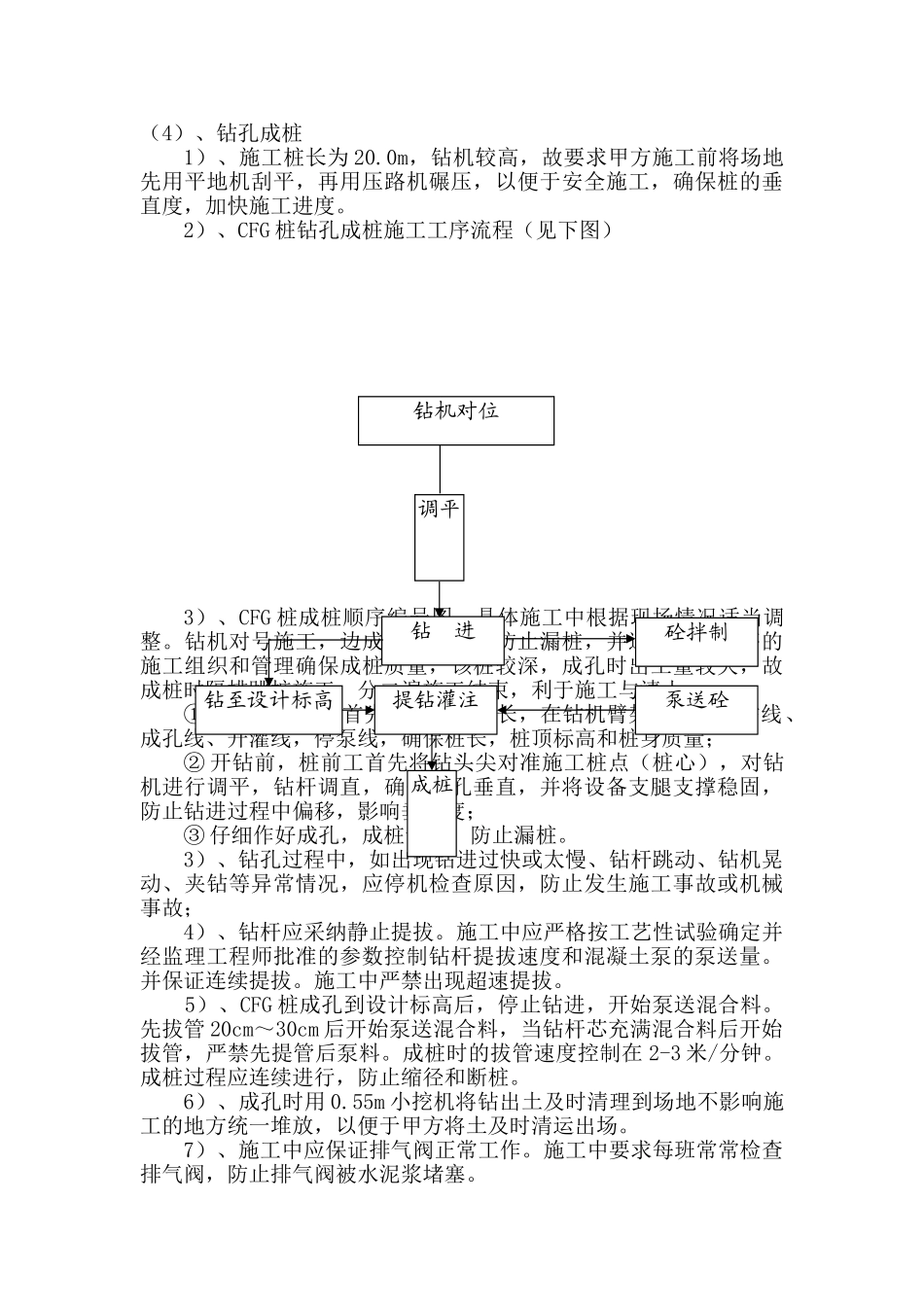

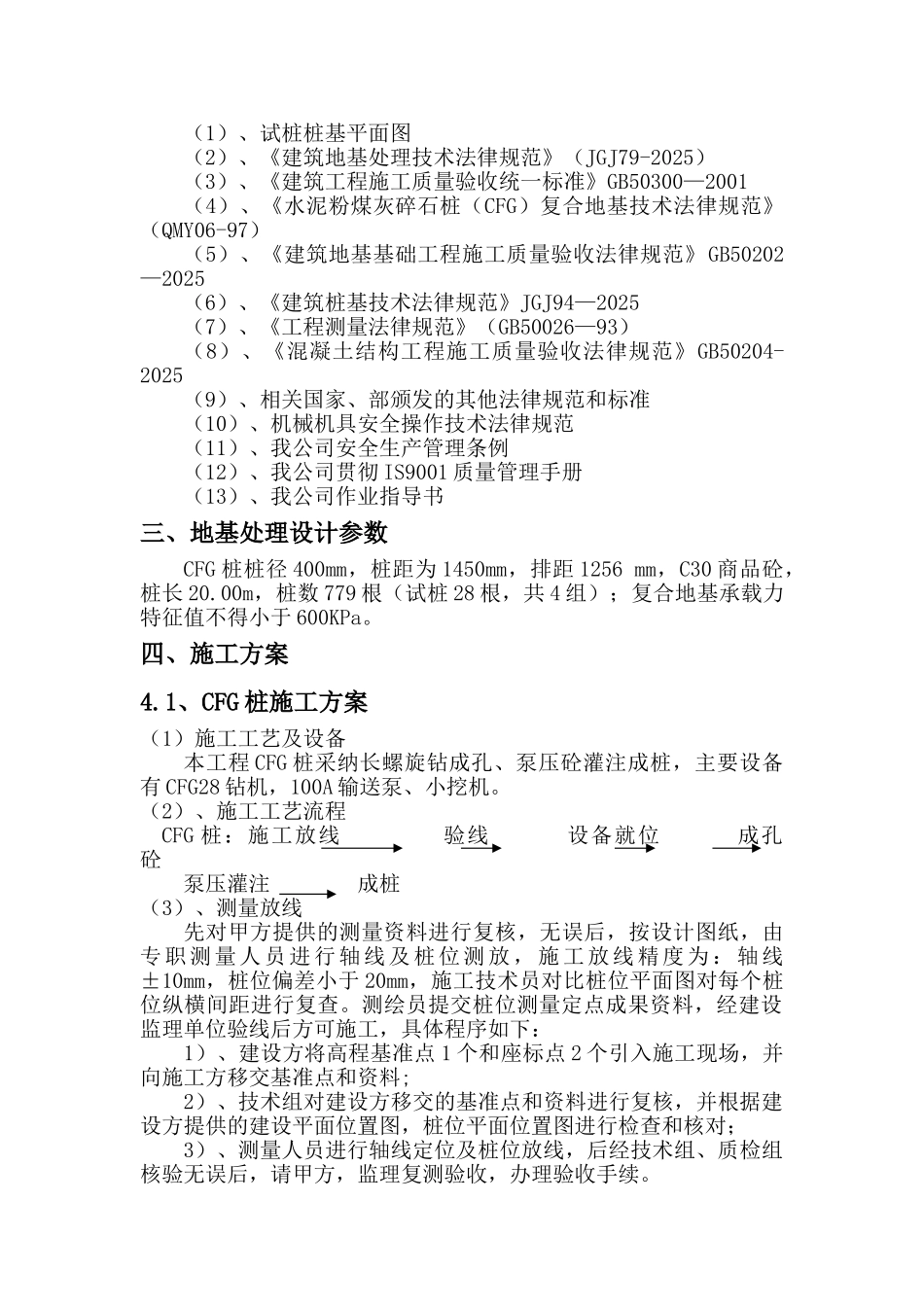

xx 二期工程CFG 桩施工方案编制人： 审核人： 审批人： 一、 工程概况工程名称：xx 二期工程 D-3#楼勘察单位： xx 岩土科技开发有限公司设计单位：xx 设计讨论院有限公司建设单位：xx 实业有限公司施工单位：xx 建设集团有限公司 xx 分公司二、 施工组织设计依据（1）、试桩桩基平面图（2）、《建筑地基处理技术法律规范》（JGJ79-2025） （3）、《建筑工程施工质量验收统一标准》GB50300—2001（4）、《水泥粉煤灰碎石桩（CFG）复合地基技术法律规范》（QMY06-97）（5）、《建筑地基基础工程施工质量验收法律规范》GB50202—2025（6）、《建筑桩基技术法律规范》JGJ94—2025（7）、《工程测量法律规范》（GB50026—93）（8）、《混凝土结构工程施工质量验收法律规范》GB50204-2025（9）、相关国家、部颁发的其他法律规范和标准（10）、机械机具安全操作技术法律规范（11）、我公司安全生产管理条例（12）、我公司贯彻 IS9001 质量管理手册（13）、我公司作业指导书三、地基处理设计参数CFG 桩桩径 400mm，桩距为 1450mm，排距 1256 mm，C30 商品砼，桩长 20.00m，桩数 779 根（试桩 28 根，共 4 组）；复合地基承载力特征值不得小于 600KPa。四、施工方案4.1、CFG 桩施工方案（1）施工工艺及设备本工程 CFG 桩采纳长螺旋钻成孔、泵压砼灌注成桩，主要设备有 CFG28 钻机，100A 输送泵、小挖机。（2）、施工工艺流程CFG 桩：施工放线 验线 设备就位 成孔 砼泵压灌注 成桩 （3）、测量放线先对甲方提供的测量资料进行复核，无误后，按设计图纸，由专职测量人员进行轴线及桩位测放，施工放线精度为：轴线±10mm，桩位偏差小于 20mm，施工技术员对比桩位平面图对每个桩位纵横间距进行复查。测绘员提交桩位测量定点成果资料，经建设监理单位验线后方可施工，具体程序如下：1）、建设方将高程基准点 1 个和座标点 2 个引入施工现场，并向施工方移交基准点和资料;2）、技术组对建设方移交的基准点和资料进行复核，并根据建设方提供的建设平面位置图，桩位平面位置图进行检查和核对；3）、测量人员进行轴线定位及桩位放线，后经技术组、质检组核验无误后，请甲方，监理复测验收，办理验收手续。（4）、钻孔成桩1）、施工桩长为 20.0m，钻机较高，故要求甲方施工前将场地先用平地机刮平，再用压路机碾压，以便于安全施工，确保桩的垂直度，加快施工进度。2）、CFG 桩钻孔成桩施工工序流程（见下图）3...
