高层建筑的电气自动化设计VIP专享

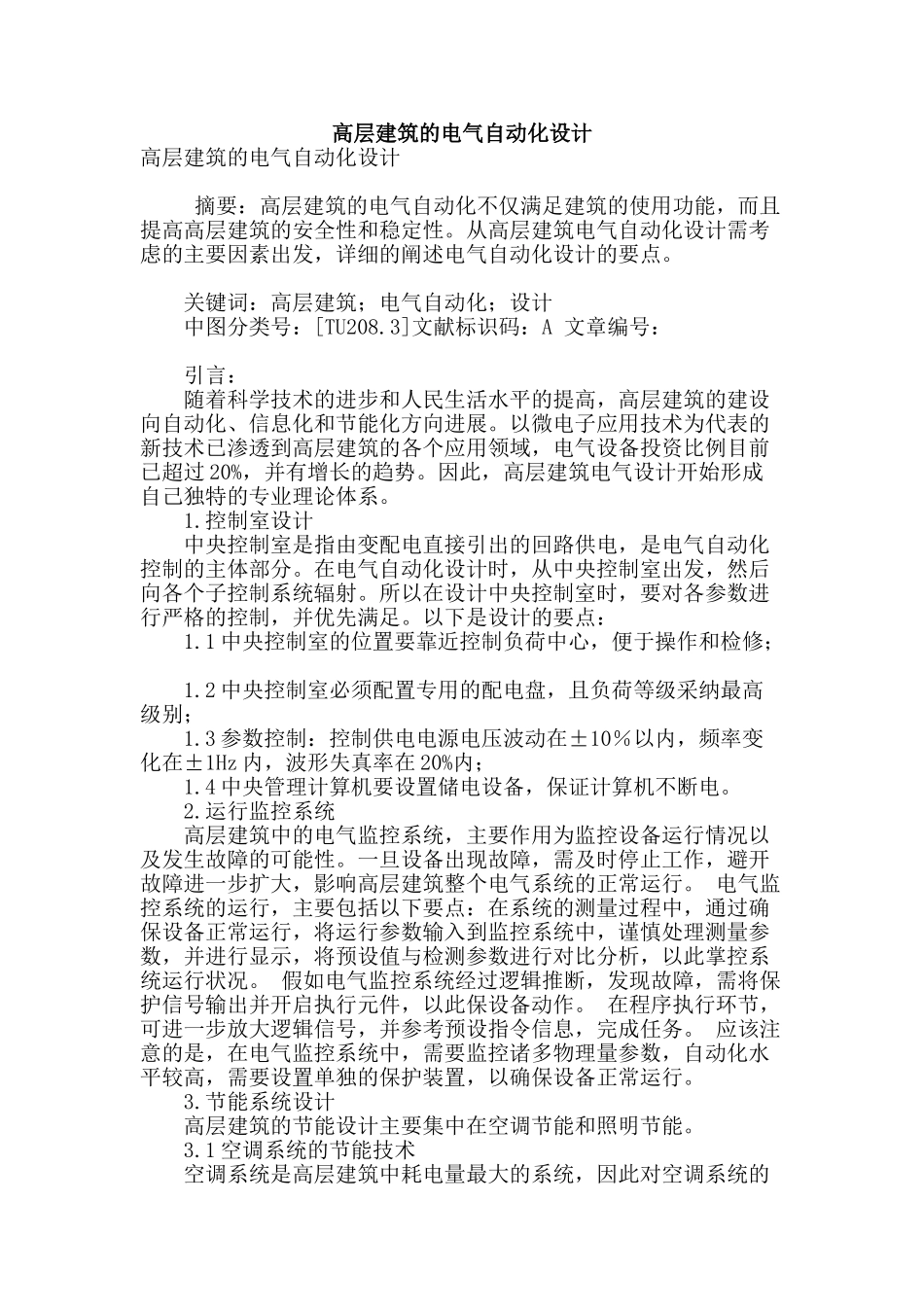

高层建筑的电气自动化设计高层建筑的电气自动化设计 摘要：高层建筑的电气自动化不仅满足建筑的使用功能，而且提高高层建筑的安全性和稳定性。从高层建筑电气自动化设计需考虑的主要因素出发，详细的阐述电气自动化设计的要点。 关键词：高层建筑；电气自动化；设计 中图分类号：[TU208.3]文献标识码：A 文章编号： 引言： 随着科学技术的进步和人民生活水平的提高，高层建筑的建设向自动化、信息化和节能化方向进展。以微电子应用技术为代表的新技术已渗透到高层建筑的各个应用领域，电气设备投资比例目前已超过 20%，并有增长的趋势。因此，高层建筑电气设计开始形成自己独特的专业理论体系。 1.控制室设计 中央控制室是指由变配电直接引出的回路供电，是电气自动化控制的主体部分。在电气自动化设计时，从中央控制室出发，然后向各个子控制系统辐射。所以在设计中央控制室时，要对各参数进行严格的控制，并优先满足。以下是设计的要点： 1.1 中央控制室的位置要靠近控制负荷中心，便于操作和检修； 1.2 中央控制室必须配置专用的配电盘，且负荷等级采纳最高级别； 1.3 参数控制：控制供电电源电压波动在±10％以内，频率变化在±1Hz 内，波形失真率在 20%内； 1.4 中央管理计算机要设置储电设备，保证计算机不断电。 2.运行监控系统 高层建筑中的电气监控系统，主要作用为监控设备运行情况以及发生故障的可能性。一旦设备出现故障，需及时停止工作，避开故障进一步扩大，影响高层建筑整个电气系统的正常运行。 电气监控系统的运行，主要包括以下要点：在系统的测量过程中，通过确保设备正常运行，将运行参数输入到监控系统中，谨慎处理测量参数，并进行显示，将预设值与检测参数进行对比分析，以此掌控系统运行状况。 假如电气监控系统经过逻辑推断，发现故障，需将保护信号输出并开启执行元件，以此保设备动作。 在程序执行环节，可进一步放大逻辑信号，并参考预设指令信息，完成任务。 应该注意的是，在电气监控系统中，需要监控诸多物理量参数，自动化水平较高，需要设置单独的保护装置，以确保设备正常运行。 3.节能系统设计 高层建筑的节能设计主要集中在空调节能和照明节能。 3.1 空调系统的节能技术 空调系统是高层建筑中耗电量最大的系统，因此对空调系统的节能控制是高层建筑节能的关键。空调节能技术主要集中在水源热泵、地源热泵技术、变风量控制技术和焓值控制技术等方面。 水源热泵是利用地球水所...
