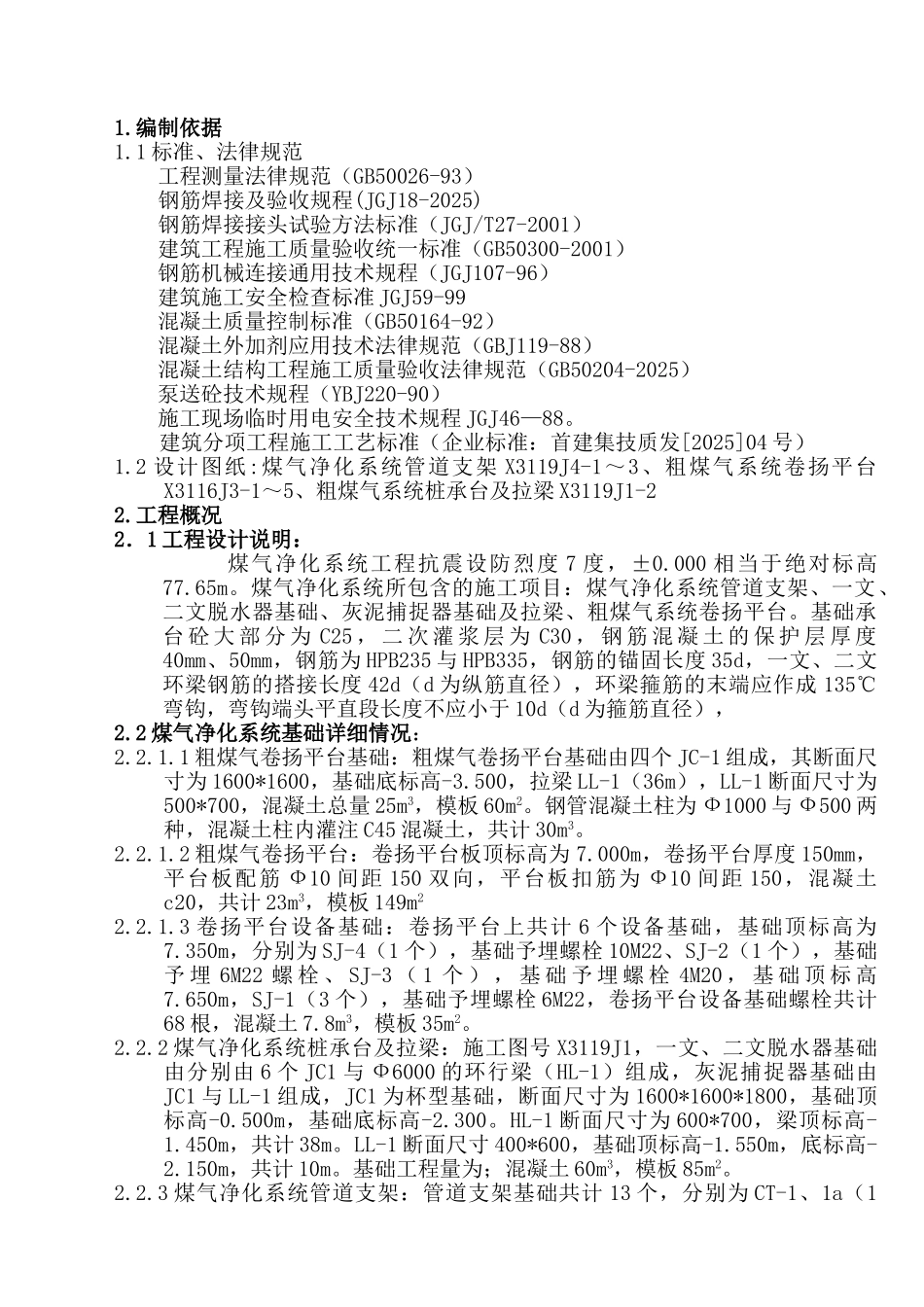

高炉煤气净化系统工程施工方案

1.编制依据1.1 标准、法律规范工程测量法律规范（GB50026-93）钢筋焊接及验收规程(JGJ18-2025)钢筋焊接接头试验方法标准（JGJ/T27-2001）建筑工程施工质量验收统一标准（GB50300-2001）钢筋机械连接通用技术规程（JGJ107-96）建筑施工安全检查标准 JGJ59-99混凝土质量控制标准（GB50164-92）混凝土外加剂应用技术法律规范（GBJ119-88）混凝土结构工程施工质量验收法律规范（GB50204-2025）泵送砼技术规程（YBJ220-90）施工现场临时用电安全技术规程 JGJ46—88。建筑分项工程施工工艺标准（企业标准：首建集技质发[2025]04 号）1.2 设计图纸:煤气净化系统管道支架 X3119J4-1～3、粗煤气系统卷扬平台X3116J3-1～5、粗煤气系统桩承台及拉梁 X3119J1-22.工程概况2．1 工程设计说明：煤气净化系统工程抗震设防烈度 7 度，±0.000 相当于绝对标高77.65m。煤气净化系统所包含的施工项目：煤气净化系统管道支架、一文、二文脱水器基础、灰泥捕捉器基础及拉梁、粗煤气系统卷扬平台。基础承台 砼 大 部 分 为 C25 ， 二 次 灌 浆 层 为 C30 ， 钢 筋 混 凝 土 的 保 护 层 厚 度40mm、50mm，钢筋为 HPB235 与 HPB335，钢筋的锚固长度 35d，一文、二文环梁钢筋的搭接长度 42d（d 为纵筋直径），环梁箍筋的末端应作成 135℃弯钩，弯钩端头平直段长度不应小于 10d（d 为箍筋直径），2.2 煤气净化系统基础详细情况：2.2.1.1 粗煤气卷扬平台基础：粗煤气卷扬平台基础由四个 JC-1 组成，其断面尺寸为 1600*1600，基础底标高-3.500，拉梁 LL-1（36m），LL-1 断面尺寸为500*700，混凝土总量 25m3，模板 60m2。钢管混凝土柱为 Ф1000 与 Ф500 两种，混凝土柱内灌注 C45 混凝土，共计 30m3。2.2.1.2 粗煤气卷扬平台：卷扬平台板顶标高为 7.000m，卷扬平台厚度 150mm，平台板配筋 Ф10 间距 150 双向，平台板扣筋为 Ф10 间距 150，混凝土c20，共计 23m3，模板 149m22.2.1.3 卷扬平台设备基础：卷扬平台上共计 6 个设备基础，基础顶标高为7.350m，分别为 SJ-4（1 个），基础予埋螺栓 10M22、SJ-2（1 个），基础予 埋 6M22 螺 栓 、 SJ-3 （ 1 个 ） ， 基 础 予 埋 螺 栓 4M20 ， 基 础 顶 标 高7.650m，SJ-1（3 个），基础予埋螺栓 6M22，卷扬平台设备基础螺栓共计68 根，混凝土 7.8m3，模板 35m2。2.2.2 煤气净化系统桩承台及拉梁：施工图号 X3119...
