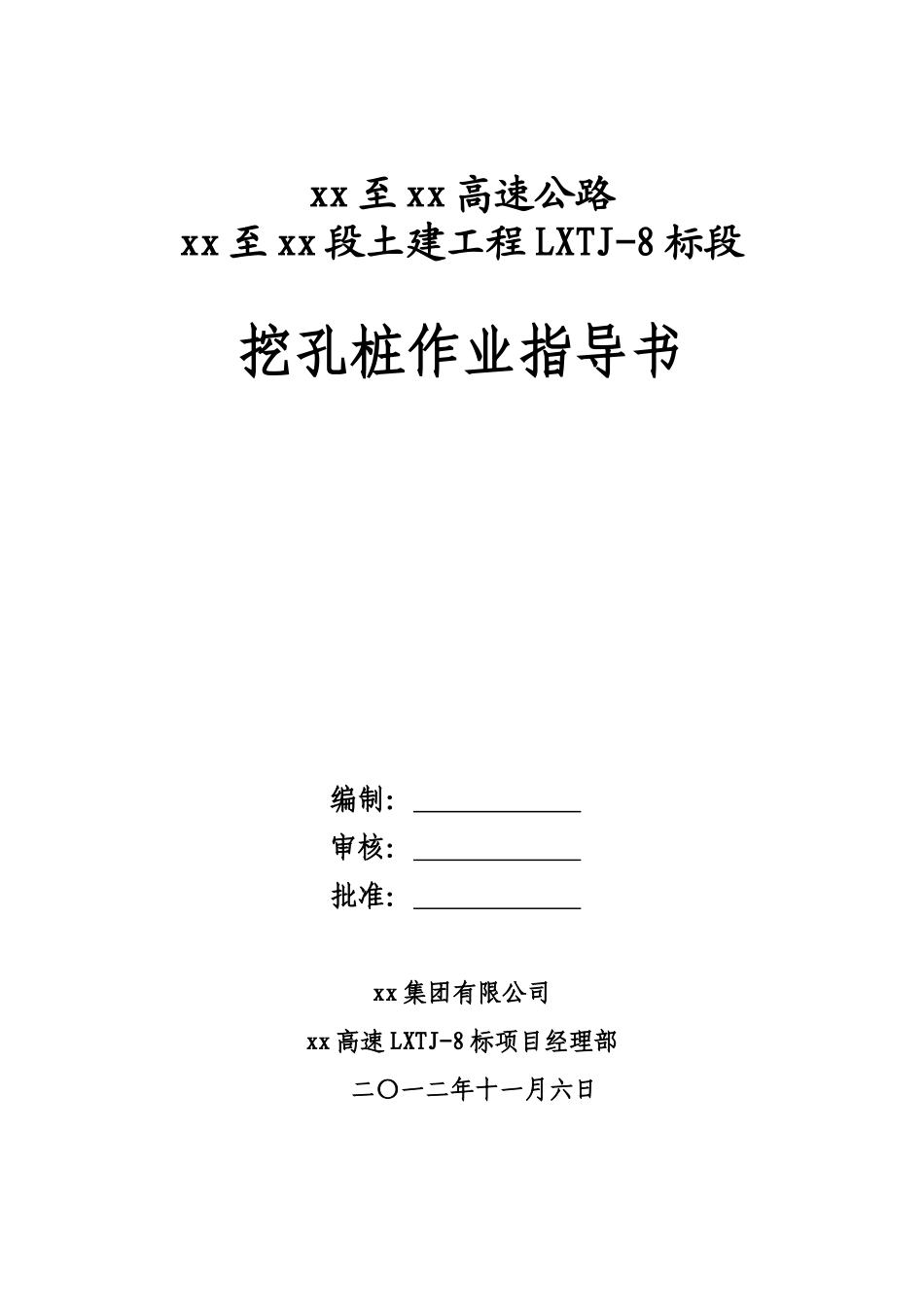

高速公路特大桥人工挖孔灌注桩基础施工作业指导书

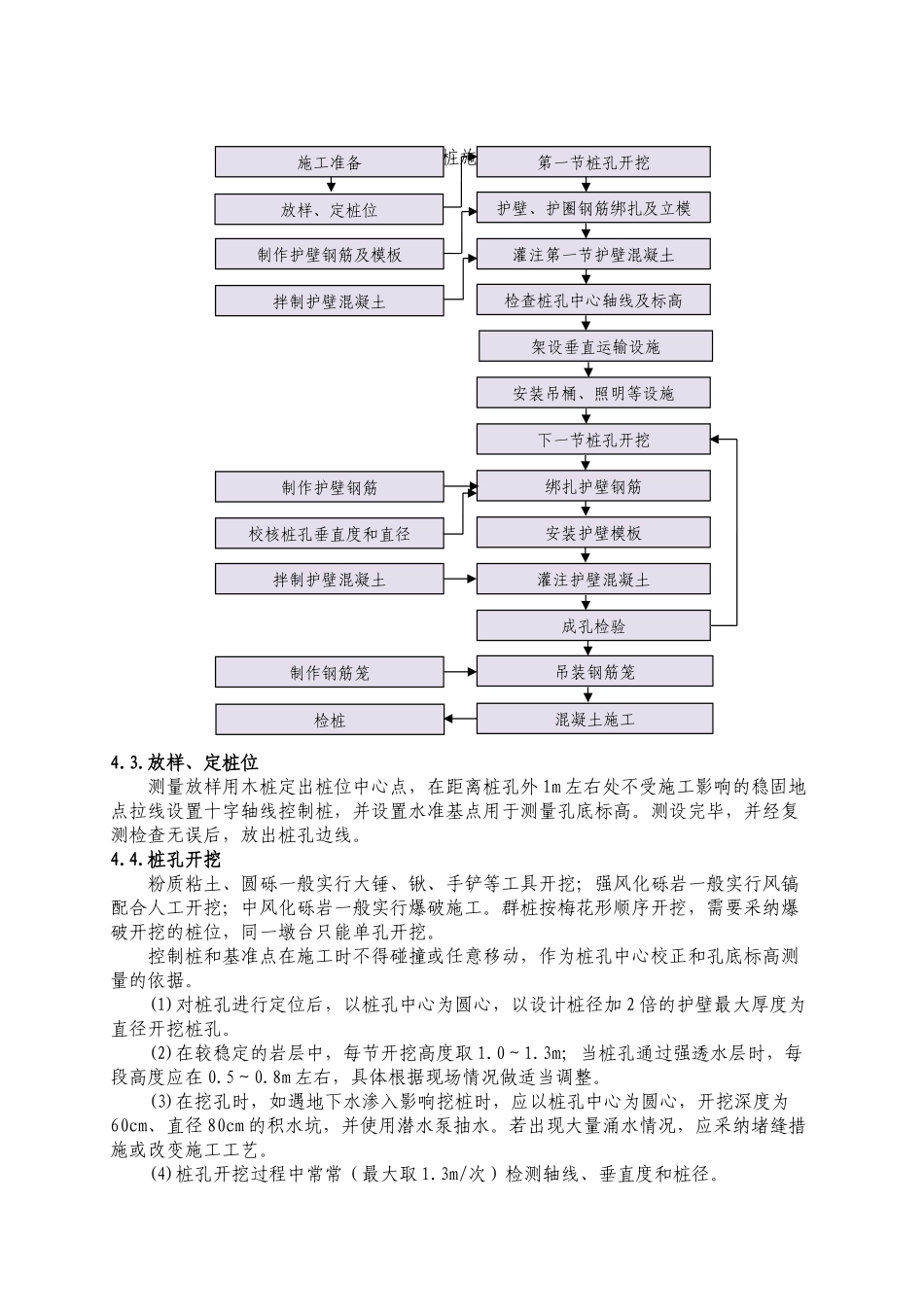

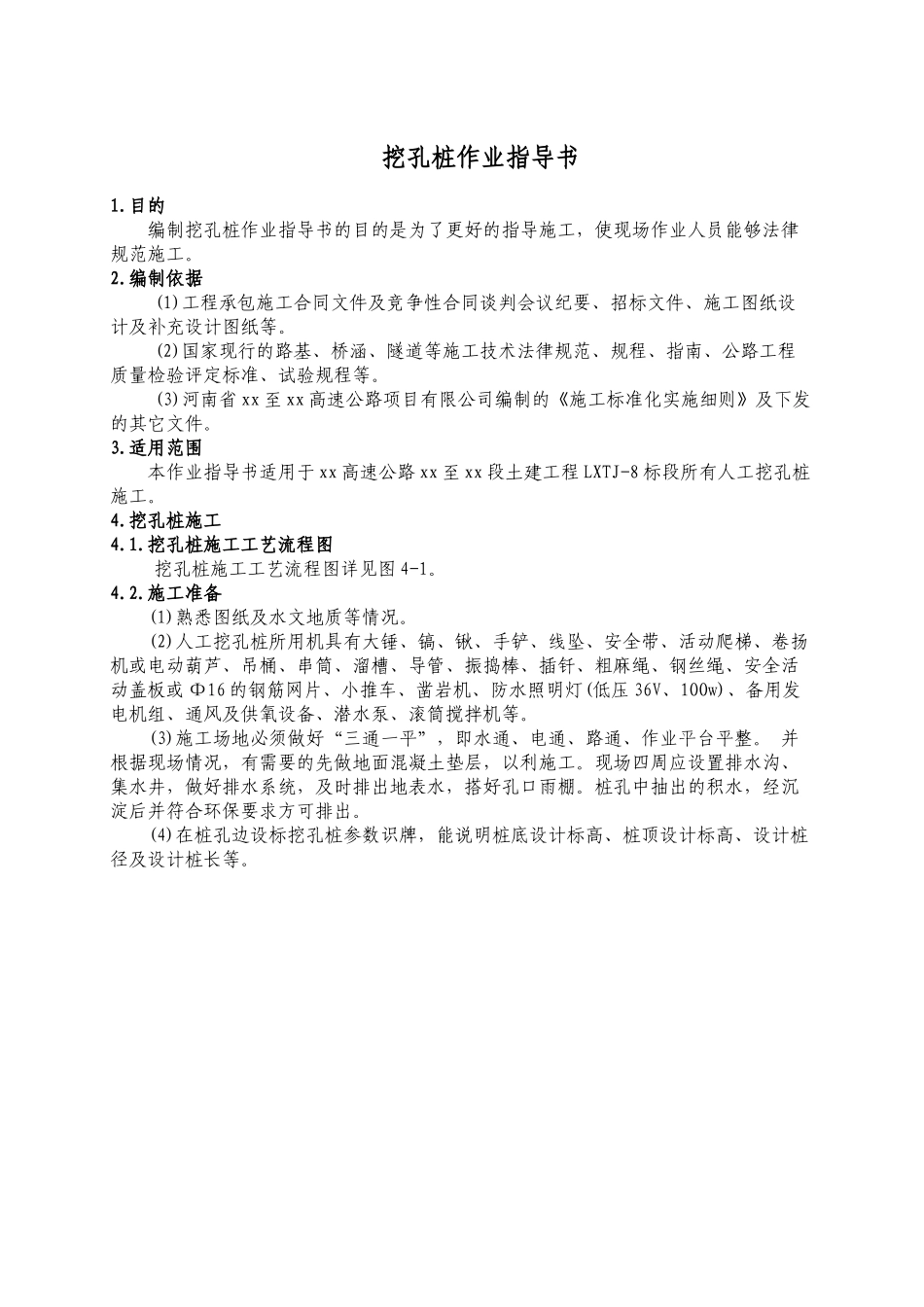

xx 至 xx 高速公路xx 至 xx 段土建工程 LXTJ-8 标段挖孔桩作业指导书编制： 审核： 批准： xx 集团有限公司xx 高速 LXTJ-8 标项目经理部二〇一二年十一月六日挖孔桩作业指导书1.目的编制挖孔桩作业指导书的目的是为了更好的指导施工，使现场作业人员能够法律规范施工。2.编制依据(1)工程承包施工合同文件及竞争性合同谈判会议纪要、招标文件、施工图纸设计及补充设计图纸等。(2)国家现行的路基、桥涵、隧道等施工技术法律规范、规程、指南、公路工程质量检验评定标准、试验规程等。(3)河南省 xx 至 xx 高速公路项目有限公司编制的《施工标准化实施细则》及下发的其它文件。3.适用范围本作业指导书适用于 xx 高速公路 xx 至 xx 段土建工程 LXTJ-8 标段所有人工挖孔桩施工。4.挖孔桩施工4.1.挖孔桩施工工艺流程图挖孔桩施工工艺流程图详见图 4-1。4.2.施工准备(1)熟悉图纸及水文地质等情况。(2)人工挖孔桩所用机具有大锤、镐、锹、手铲、线坠、安全带、活动爬梯、卷扬机或电动葫芦、吊桶、串筒、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板或 Φ16 的钢筋网片、小推车、凿岩机、防水照明灯(低压 36V、1OOw)、备用发电机组、通风及供氧设备、潜水泵、滚筒搅拌机等。(3)施工场地必须做好“三通一平”，即水通、电通、路通、作业平台平整。 并根据现场情况，有需要的先做地面混凝土垫层，以利施工。现场四周应设置排水沟、集水井，做好排水系统，及时排出地表水，搭好孔口雨棚。桩孔中抽出的积水，经沉淀后并符合环保要求方可排出。(4)在桩孔边设标挖孔桩参数识牌，能说明桩底设计标高、桩顶设计标高、设计桩径及设计桩长等。图 4-1 挖孔桩施工工艺流程图4.3.放样、定桩位测量放样用木桩定出桩位中心点，在距离桩孔外 1m 左右处不受施工影响的稳固地点拉线设置十字轴线控制桩，并设置水准基点用于测量孔底标高。测设完毕，并经复测检查无误后，放出桩孔边线。4.4.桩孔开挖粉质粘土、圆砾一般实行大锤、锹、手铲等工具开挖；强风化砾岩一般实行风镐配合人工开挖；中风化砾岩一般实行爆破施工。群桩按梅花形顺序开挖，需要采纳爆破开挖的桩位，同一墩台只能单孔开挖。控制桩和基准点在施工时不得碰撞或任意移动，作为桩孔中心校正和孔底标高测量的依据。(1)对桩孔进行定位后，以桩孔中心为圆心，以设计桩径加 2 倍的护壁最大厚度为直径开挖桩孔。(2)在较稳定的岩层中，每节开挖高度取 1.0～1.3m；当...
