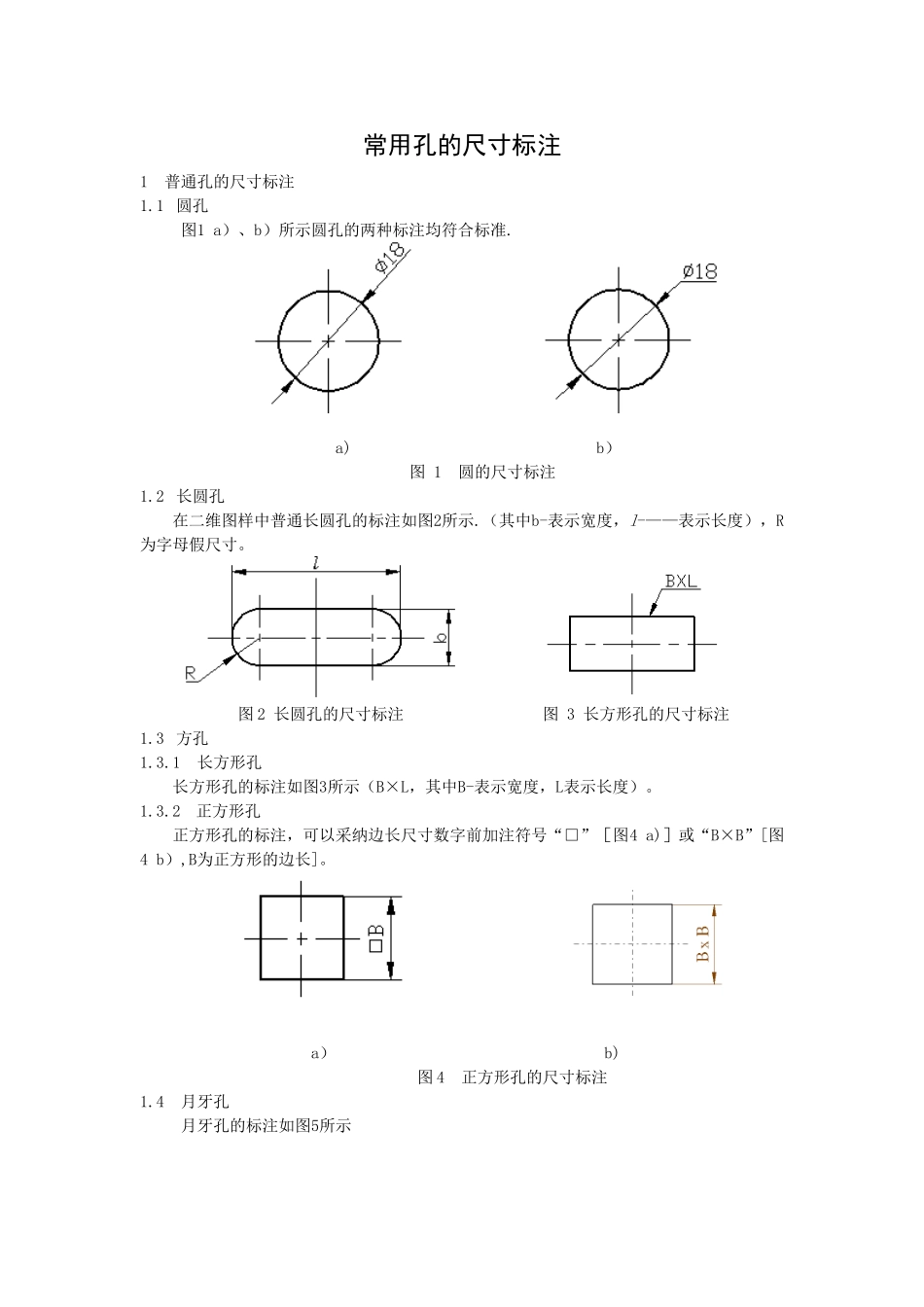

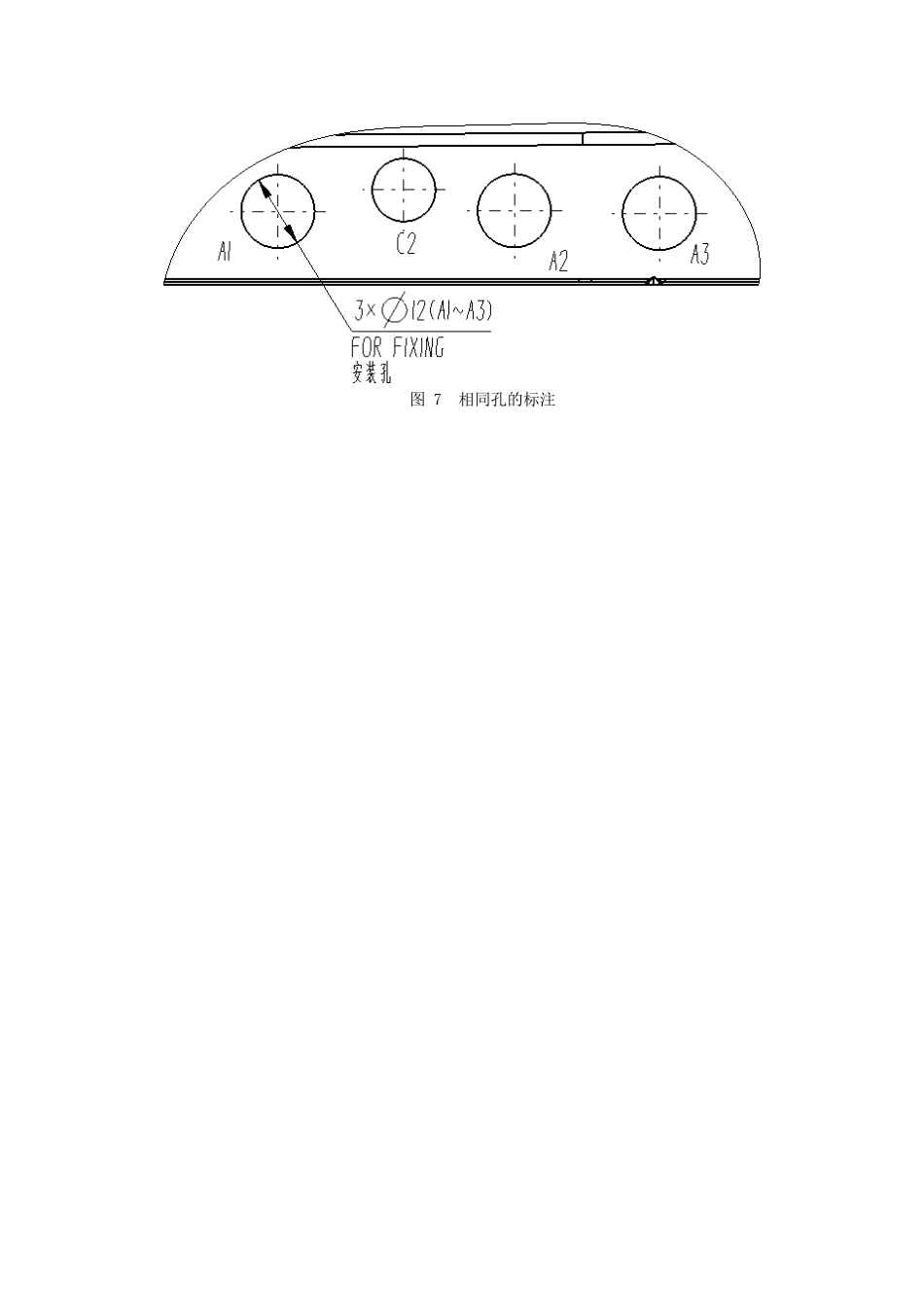

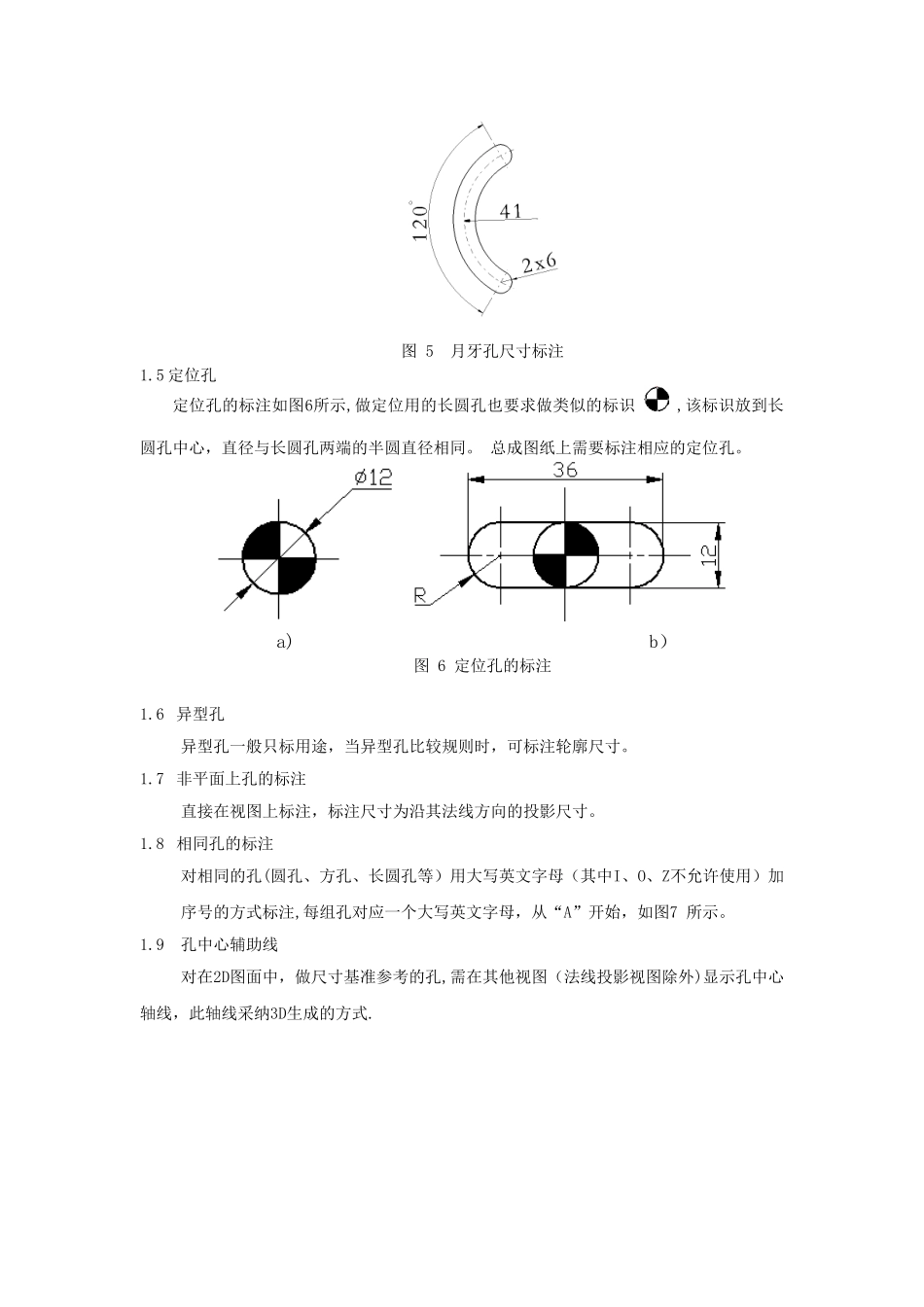

常用孔的尺寸标注1 普通孔的尺寸标注1.1 圆孔图1 a）、b）所示圆孔的两种标注均符合标准. a) b）图 1 圆的尺寸标注1.2 长圆孔在二维图样中普通长圆孔的标注如图2所示.（其中b-表示宽度，l-——表示长度），R为字母假尺寸。 图 2 长圆孔的尺寸标注 图 3 长方形孔的尺寸标注1.3 方孔1.3.1 长方形孔长方形孔的标注如图3所示（B×L，其中B-表示宽度，L表示长度）。1.3.2正方形孔正方形孔的标注，可以采纳边长尺寸数字前加注符号“□”［图4 a)］或“B×B”[图4 b）,B为正方形的边长]。 a） b)图 4 正方形孔的尺寸标注1.4月牙孔月牙孔的标注如图5所示图 5 月牙孔尺寸标注1.5 定位孔定位孔的标注如图6所示,做定位用的长圆孔也要求做类似的标识 ,该标识放到长圆孔中心，直径与长圆孔两端的半圆直径相同。 总成图纸上需要标注相应的定位孔。 a) b）图 6 定位孔的标注1.6 异型孔异型孔一般只标用途，当异型孔比较规则时，可标注轮廓尺寸。1.7 非平面上孔的标注直接在视图上标注，标注尺寸为沿其法线方向的投影尺寸。1.8 相同孔的标注对相同的孔(圆孔、方孔、长圆孔等）用大写英文字母（其中I、O、Z不允许使用）加序号的方式标注,每组孔对应一个大写英文字母，从“A”开始，如图7 所示。1.9 孔中心辅助线 对在2D图面中，做尺寸基准参考的孔,需在其他视图（法线投影视图除外)显示孔中心轴线，此轴线采纳3D生成的方式.图 7 相同孔的标注
