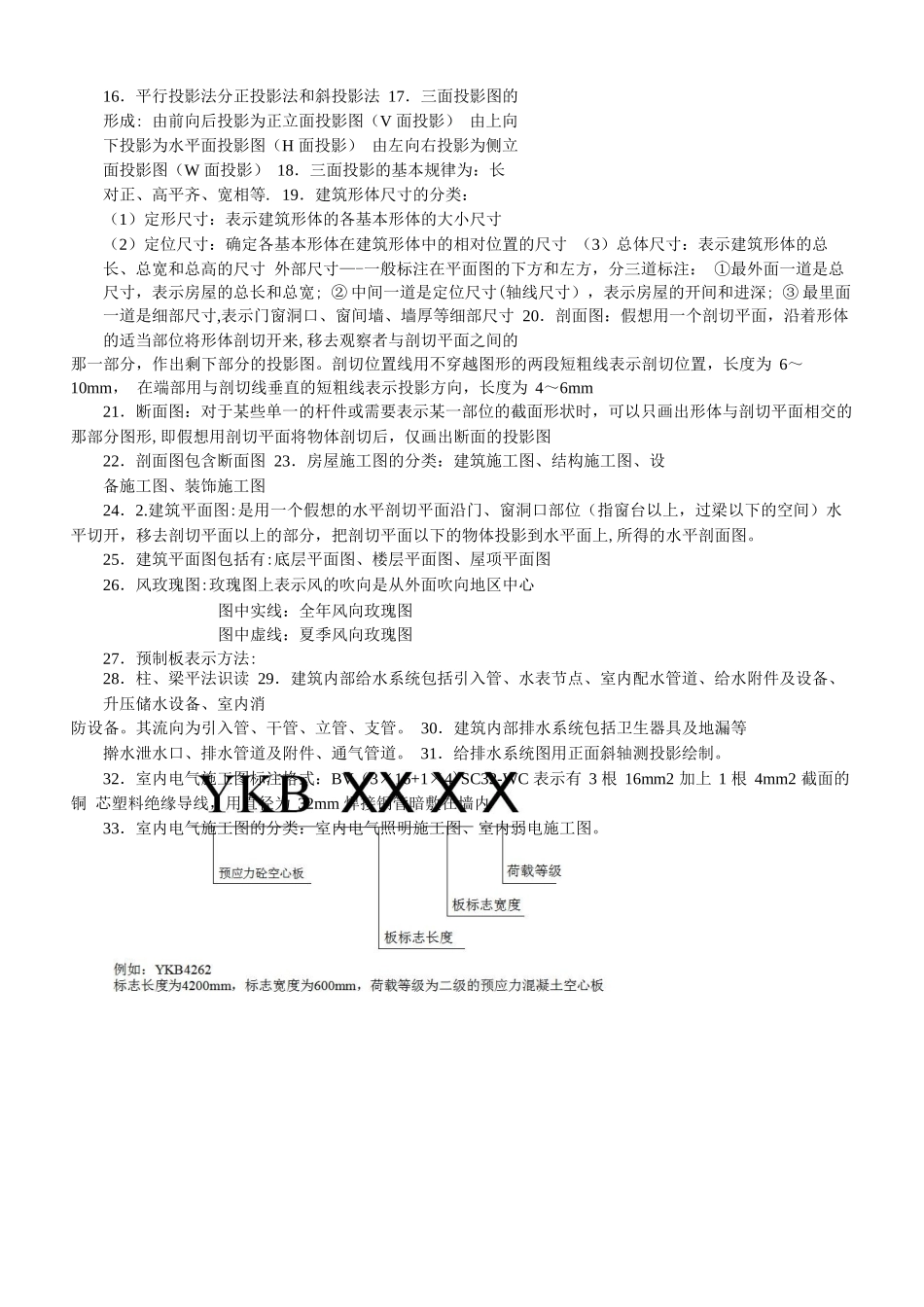

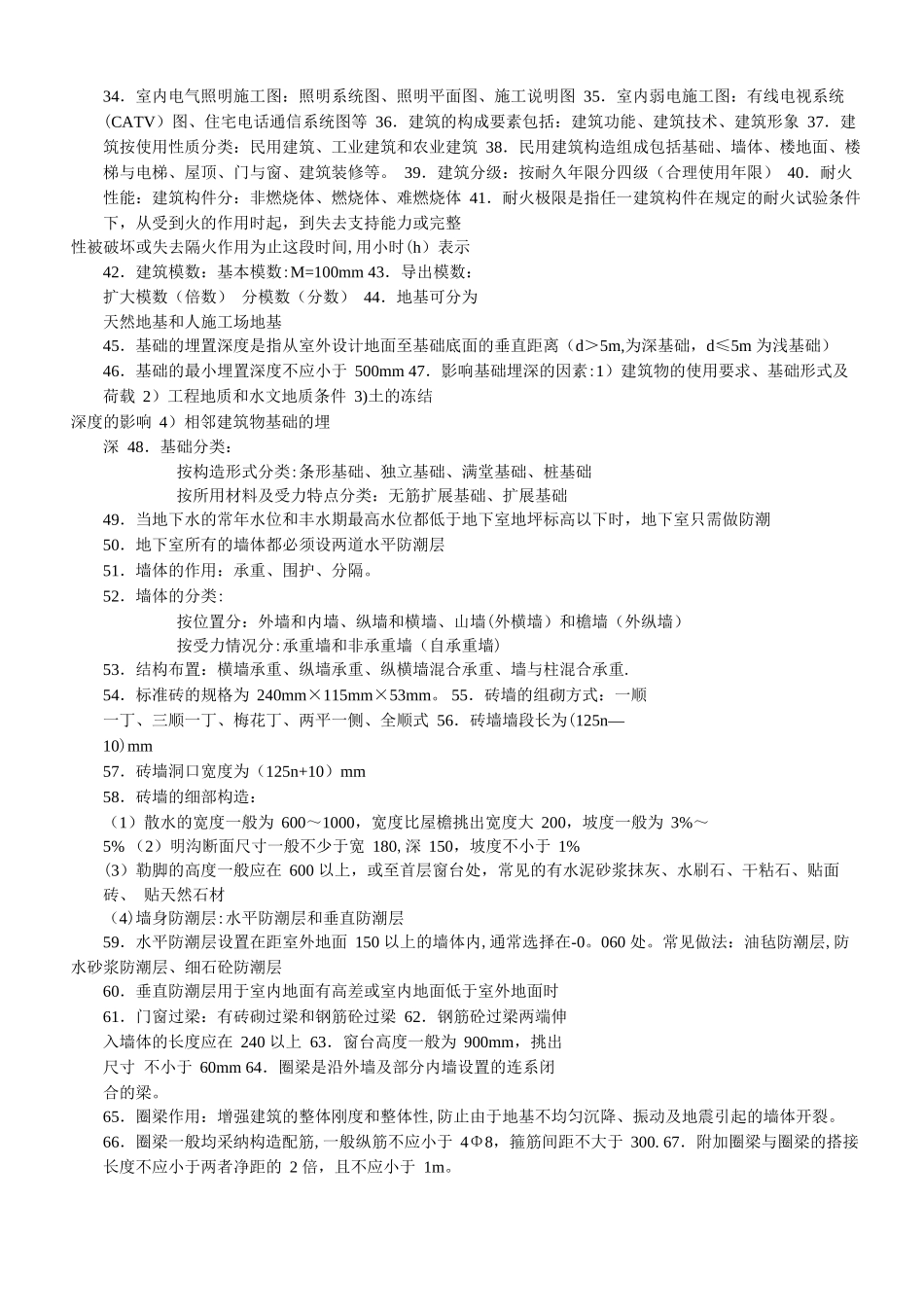

第一章 建筑识图与构造 1．图纸幅面规格及图框格式：A0（841×1189) A1(594×841） A2(420×594) A3(297×420）A4(210×297） 2．字体:汉字采纳长仿宋体(h ≥ 3。5mm），字母采纳拉丁字母,数字采纳阿拉伯数字与罗马数字 3．图线：4．符号对称符号连接符号指北针 5．指北针直径宜为 24mm，尾部宽3mm，尾部宽度为直径的 1/8 6．横向编号用数字从左向右编写，竖向编号用大写拉丁字母由下向上编写（I、O、Z 除外） 7．附加轴线：8．索引符号的圆及直径均应以细实线绘制，直径为 10mm 9．详图符号的圆及直径均应以粗实线绘制，直径为 14mm 10．尺寸标注: （1）线性尺寸：尺寸线、尺寸界线、尺寸起止符号、尺寸数字 (2）标高（绝对标高、相对标高） 11．建筑施工图除总平面图用绝对标高外,一般采纳相对标高 12．比例：图形尺寸与实物尺寸之比 13．比例的大小是指其比值的大小14．常用建筑材料图例15．投影的分类:中心投影法和平行投影法16．平行投影法分正投影法和斜投影法 17．三面投影图的形成: 由前向后投影为正立面投影图（V 面投影） 由上向下投影为水平面投影图（H 面投影） 由左向右投影为侧立面投影图（W 面投影） 18．三面投影的基本规律为：长对正、高平齐、宽相等. 19．建筑形体尺寸的分类： （1）定形尺寸：表示建筑形体的各基本形体的大小尺寸（2）定位尺寸：确定各基本形体在建筑形体中的相对位置的尺寸 （3）总体尺寸：表示建筑形体的总长、总宽和总高的尺寸 外部尺寸—-一般标注在平面图的下方和左方，分三道标注： ①最外面一道是总尺寸，表示房屋的总长和总宽; ② 中间一道是定位尺寸(轴线尺寸），表示房屋的开间和进深; ③ 最里面一道是细部尺寸,表示门窗洞口、窗间墙、墙厚等细部尺寸 20．剖面图：假想用一个剖切平面，沿着形体的适当部位将形体剖切开来,移去观察者与剖切平面之间的那一部分，作出剩下部分的投影图。剖切位置线用不穿越图形的两段短粗线表示剖切位置，长度为 6～10mm， 在端部用与剖切线垂直的短粗线表示投影方向，长度为 4～6mm21．断面图：对于某些单一的杆件或需要表示某一部位的截面形状时，可以只画出形体与剖切平面相交的 那部分图形,即假想用剖切平面将物体剖切后，仅画出断面的投影图22．剖面图包含断面图 23．房屋施工图的分类：建筑施工图、结构施工图、设备施工图、装饰施工图24．2.建筑平面图:是用一个假想的水平剖切平面沿门、窗洞口部位（指窗台以上...
