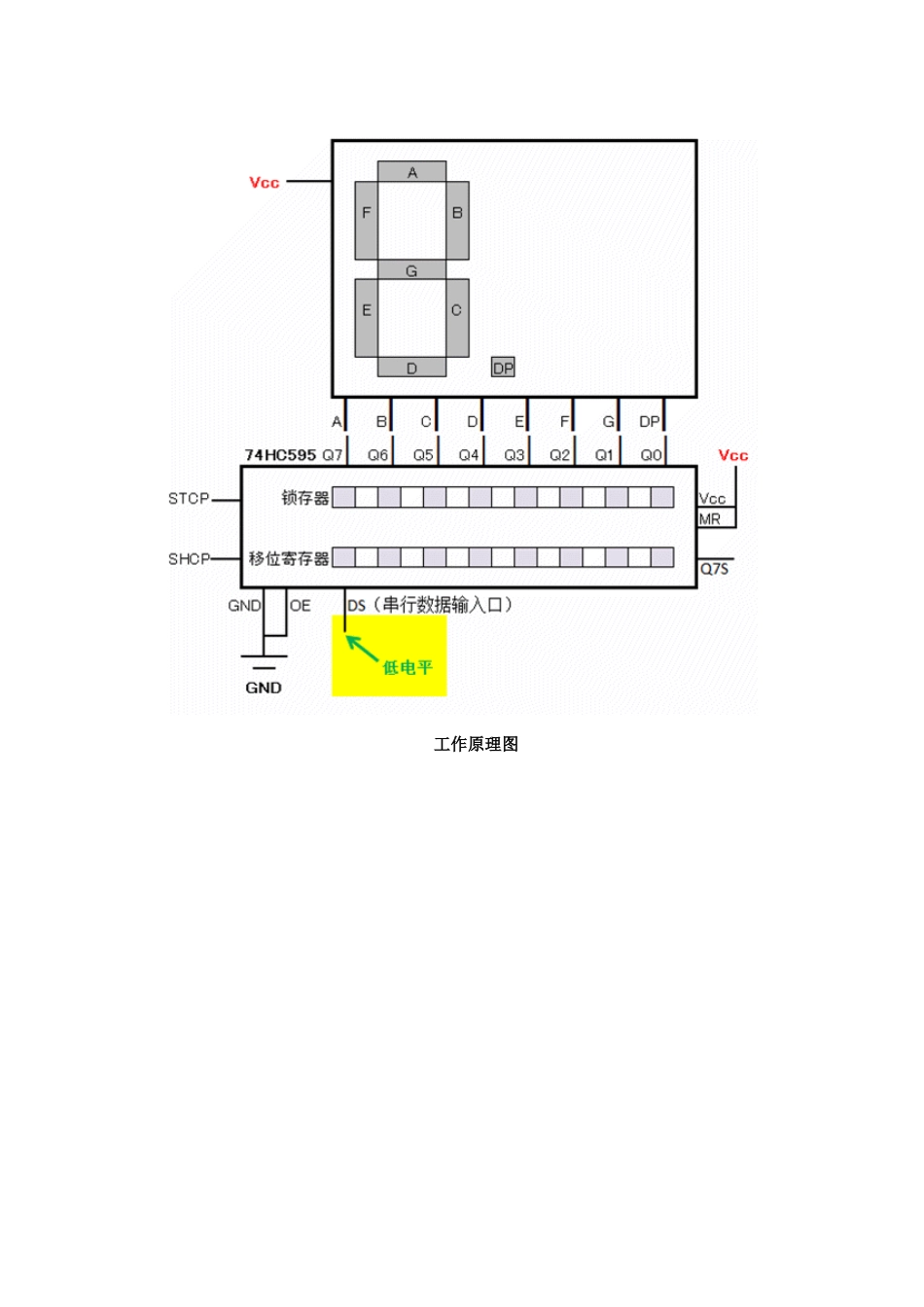

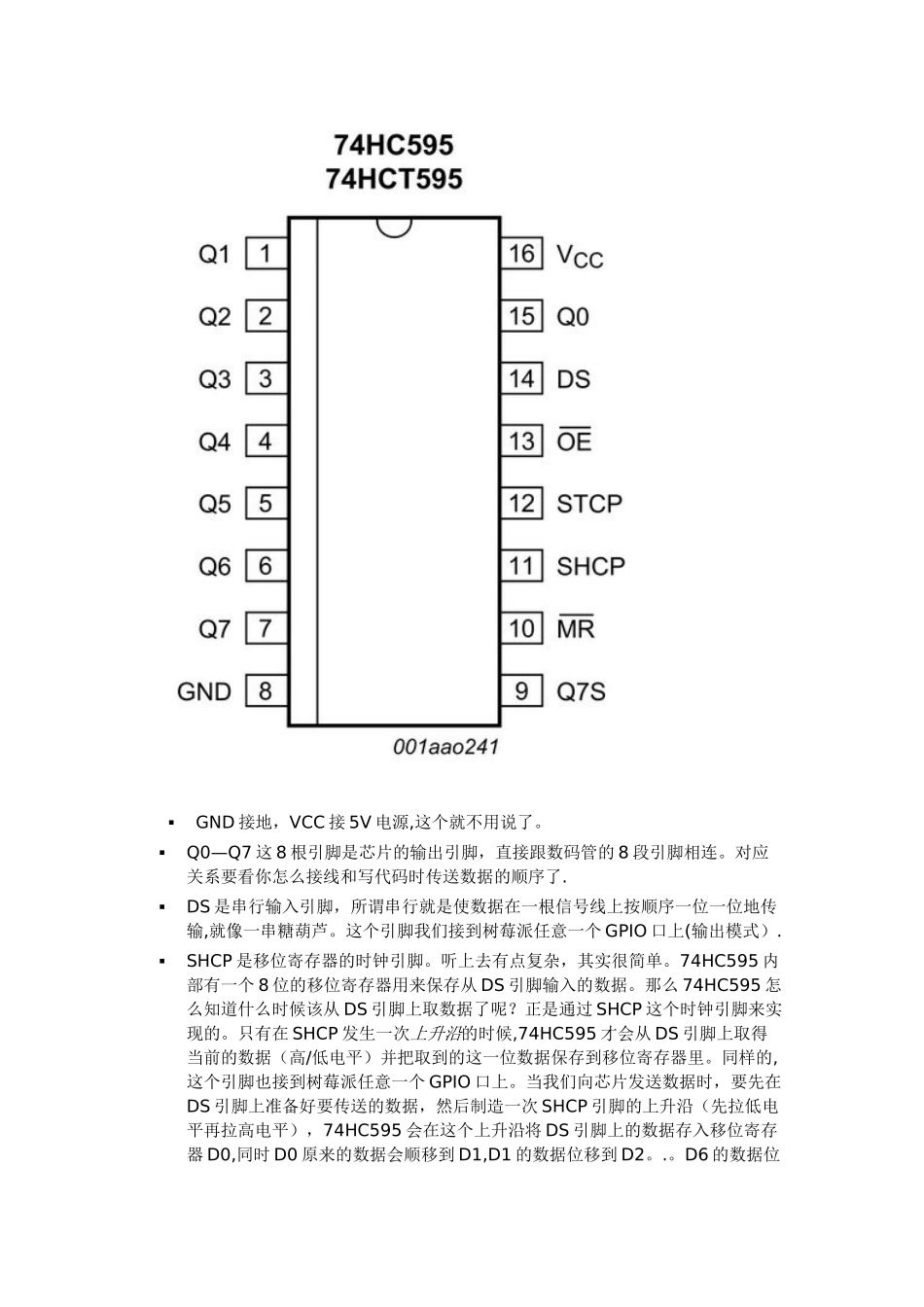

工作原理图GND 接地，VCC 接 5V 电源,这个就不用说了。Q0—Q7 这 8 根引脚是芯片的输出引脚，直接跟数码管的 8 段引脚相连。对应关系要看你怎么接线和写代码时传送数据的顺序了.DS 是串行输入引脚，所谓串行就是使数据在一根信号线上按顺序一位一位地传输,就像一串糖葫芦。这个引脚我们接到树莓派任意一个 GPIO 口上(输出模式）.SHCP 是移位寄存器的时钟引脚。听上去有点复杂，其实很简单。74HC595 内部有一个 8 位的移位寄存器用来保存从 DS 引脚输入的数据。那么 74HC595 怎么知道什么时候该从 DS 引脚上取数据了呢？正是通过 SHCP 这个时钟引脚来实现的。只有在 SHCP 发生一次上升沿的时候,74HC595 才会从 DS 引脚上取得当前的数据（高/低电平）并把取到的这一位数据保存到移位寄存器里。同样的,这个引脚也接到树莓派任意一个 GPIO 口上。当我们向芯片发送数据时，要先在DS 引脚上准备好要传送的数据，然后制造一次 SHCP 引脚的上升沿（先拉低电平再拉高电平），74HC595 会在这个上升沿将 DS 引脚上的数据存入移位寄存器 D0,同时 D0 原来的数据会顺移到 D1,D1 的数据位移到 D2。.。D6 的数据位移到 D7。而原先 D7 的数据已经没有地方储存了，这一位数据会被输出到引脚Q7S 上。这个引脚的作用我们下一篇再说，本文临时用不到这个引脚.（注意这里说的不是输出引脚 Q0-Q7，而是指内部的 8 位移位寄存器里每一个“小房间”，芯片手册上并没有给这些小房间编号，这里为了说明方便进行了编号）STCP 是芯片内部另外一个 8 位锁存寄存器的时钟引脚。当移位寄存器的 8 位数据全部传输完毕后，制造一次锁存器时钟引脚的上升沿（先拉低电平再拉高电平)。74HC595 会在这个上升沿将移位寄存器里的 8 位数据复制到锁存器中（锁存器里原来的数据将被替换）。注意，到这里为止，这 8 位数据还只是被保存在锁存器里,并没有输出到数码管上。这个引脚同样连接到树莓派任意一个GPIO 口上即可。OE 是输出使能引脚，在其他芯片里也很常见.作用是控制锁存器里的数据是否最终输出到 Q0—Q7 输出引脚上。低电平常输出，高电平常不输出（既不是高电平，也不是低电平而是高阻态，不通电）。本例为了方便直接接在 GND 上使其一直保持低电平输出数据。MR 是用来重置内部寄存器的引脚。低电平常重置内部寄存器(MemoryReset?).本例为了方便直接连接在 Vcc 上一直保持高电平。Q7S 引脚...
