DA52-65数控系统调试培训

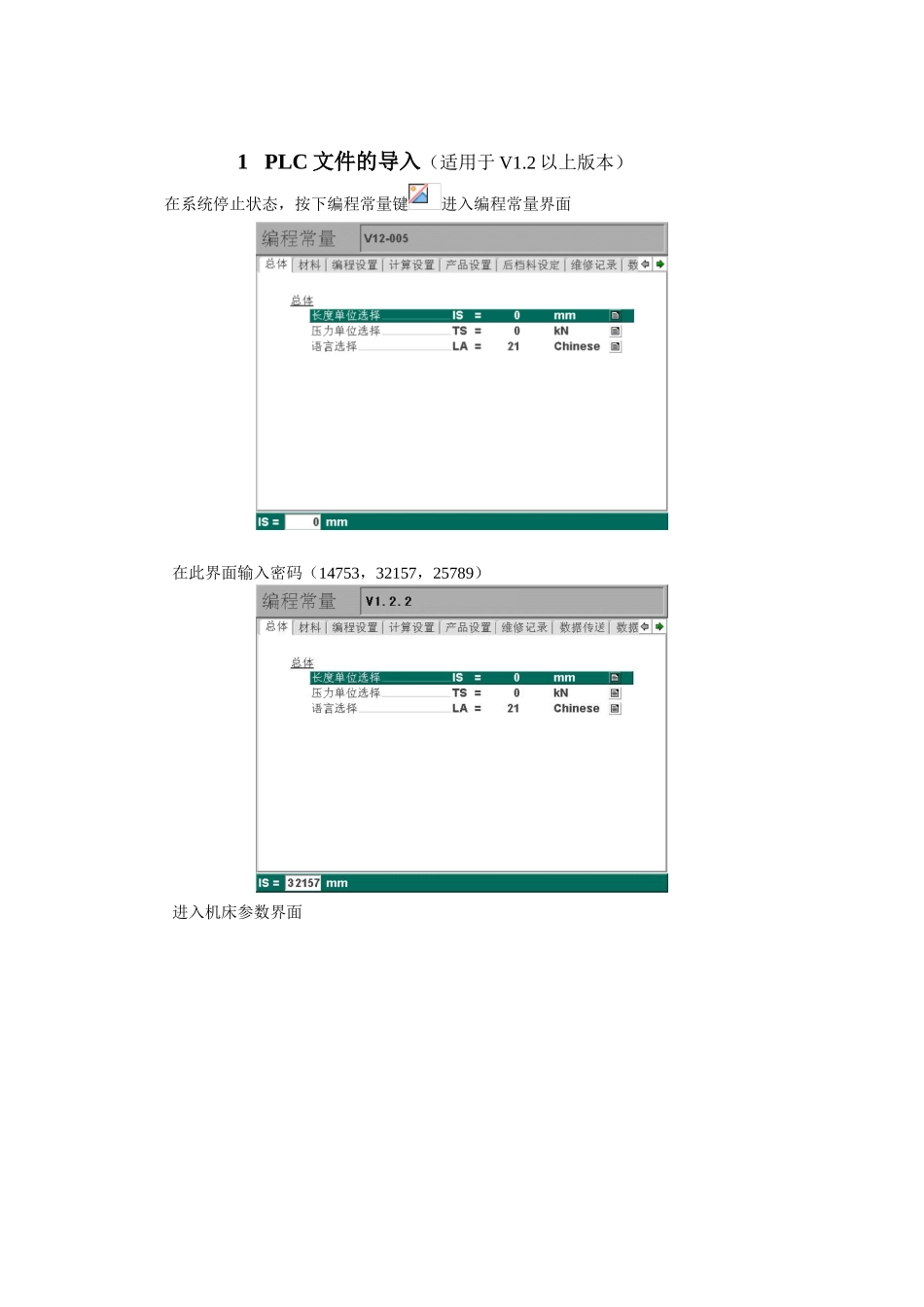

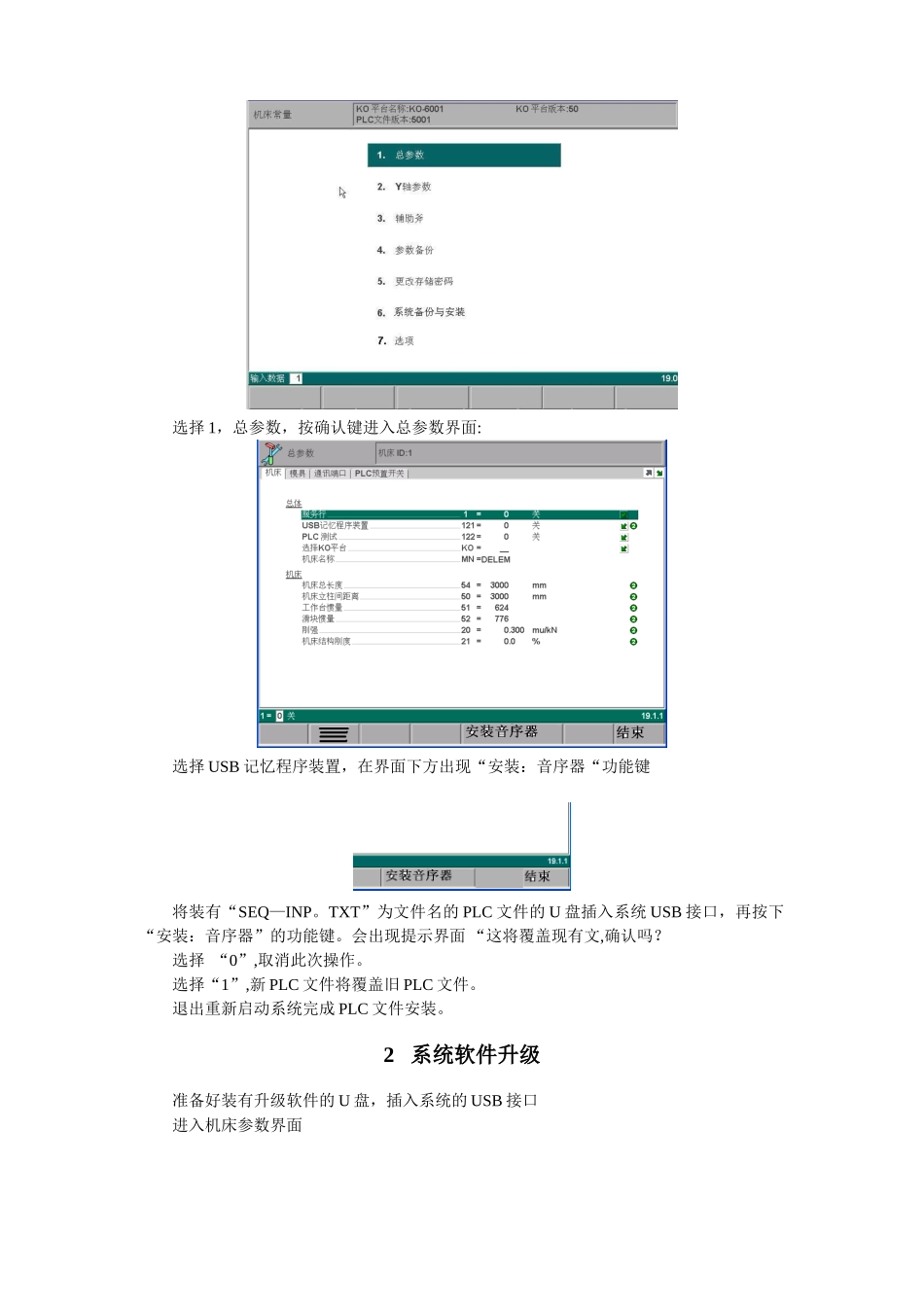

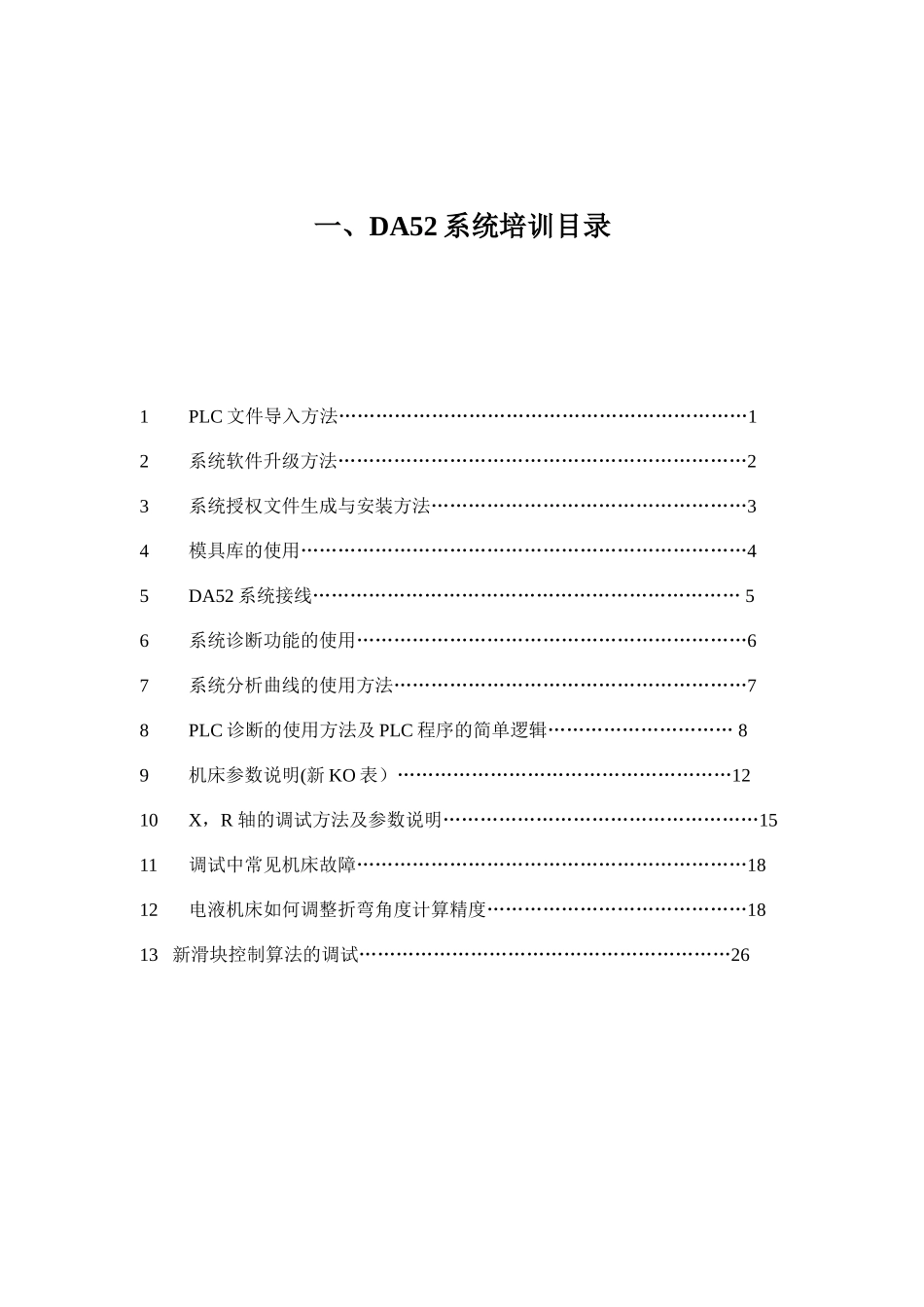

一、DA52 系统培训目录1 PLC 文件导入方法…………………………………………………………12 系统软件升级方法…………………………………………………………23 系统授权文件生成与安装方法……………………………………………34 模具库的使用………………………………………………………………45 DA52 系统接线…………………………………………………………… 56 系统诊断功能的使用………………………………………………………67 系统分析曲线的使用方法…………………………………………………78 PLC 诊断的使用方法及 PLC 程序的简单逻辑………………………… 89 机床参数说明(新 KO 表）………………………………………………1210 X，R 轴的调试方法及参数说明……………………………………………1511 调试中常见机床故障………………………………………………………1812 电液机床如何调整折弯角度计算精度……………………………………1813 新滑块控制算法的调试……………………………………………………261 PLC 文件的导入（适用于 V1.2 以上版本）在系统停止状态，按下编程常量键进入编程常量界面在此界面输入密码（14753，32157，25789）进入机床参数界面选择 1，总参数，按确认键进入总参数界面:选择 USB 记忆程序装置，在界面下方出现“安装：音序器“功能键将装有“SEQ—INP。TXT”为文件名的 PLC 文件的 U 盘插入系统 USB 接口，再按下“安装：音序器”的功能键。会出现提示界面 “这将覆盖现有文,确认吗？选择 “0”,取消此次操作。选择“1”,新 PLC 文件将覆盖旧 PLC 文件。退出重新启动系统完成 PLC 文件安装。2 系统软件升级准备好装有升级软件的 U 盘，插入系统的 USB 接口进入机床参数界面选择“系统备份和安装”进入备份与安装界面按下“MAKE BACKUP"备份旧系统软件，按“CONTINUE”进入新软件升级界面选择“1”备份旧系统；选择“0”自动进行升级,完成后系统自动重启3 授权的生成及安装进入系统机床参数界面，选择“7。选项"，进入“选项界面”按下“要求选项”功能键进入授权生成安装界面 在对话框输入授权代码,按下“生成:UIR”键，生成 UIR 文件，到certificates.delem。com生成授权证书,再用“导入：证书”功能键将授权证书输入系统。4 模具库在系统为停止状态时，按下,可进入模具，重复按此键可在上下模之间切换它的编写方式与 DA51 相同,为数据填写方式.DA...
