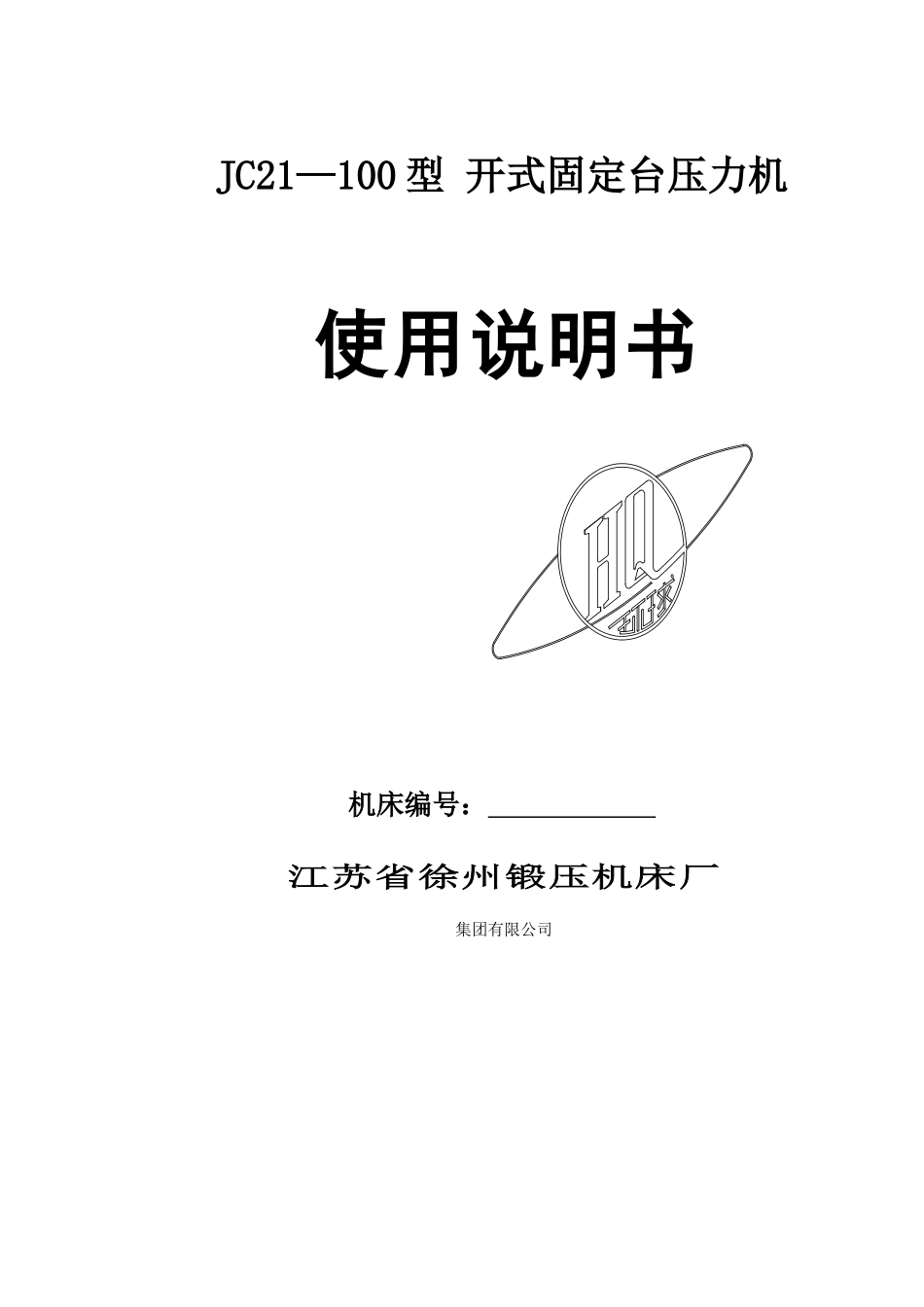

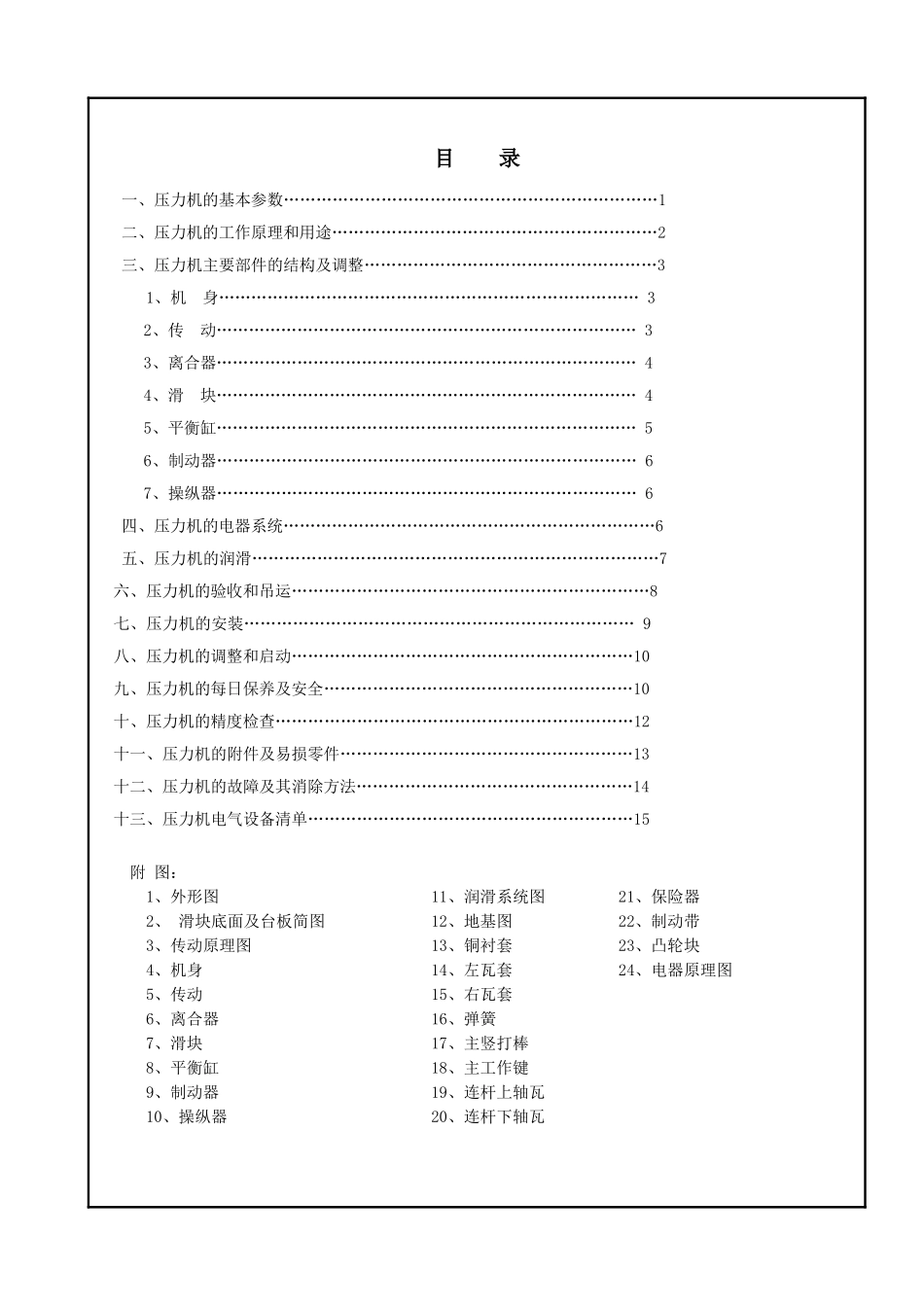

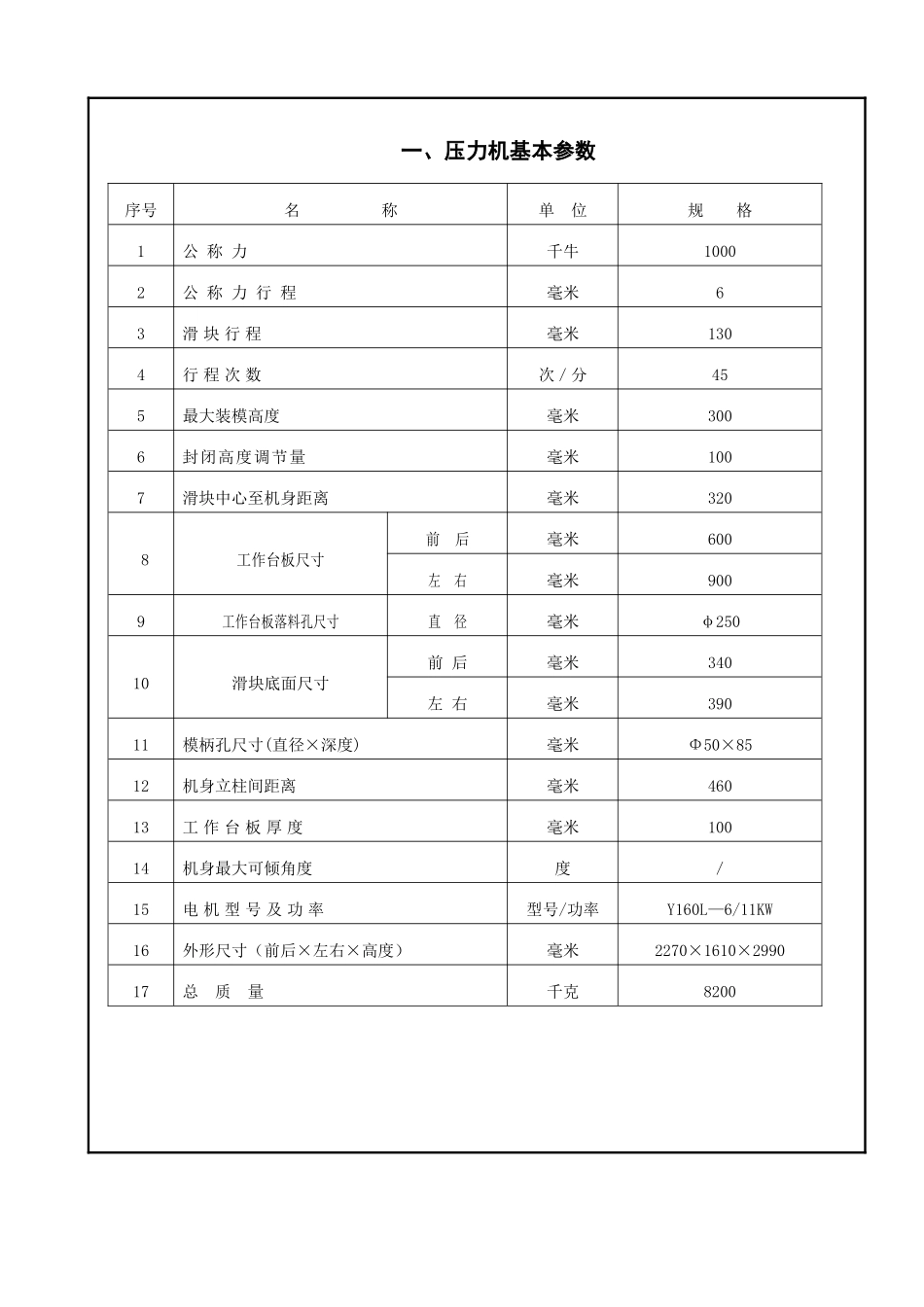

JC21—100 型 开式固定台压力机使用说明书 机床编号： 江苏省徐州锻压机床厂 集团有限公司目 录一、压力机的基本参数……………………………………………………………1二、压力机的工作原理和用途……………………………………………………2三、压力机主要部件的结构及调整………………………………………………31、机 身…………………………………………………………………… 32、传 动…………………………………………………………………… 33、离合器…………………………………………………………………… 44、滑 块…………………………………………………………………… 45、平衡缸…………………………………………………………………… 56、制动器…………………………………………………………………… 67、操纵器…………………………………………………………………… 6四、压力机的电器系统……………………………………………………………6五、压力机的润滑…………………………………………………………………7六、压力机的验收和吊运…………………………………………………………8七、压力机的安装……………………………………………………………… 9八、压力机的调整和启动………………………………………………………10九、压力机的每日保养及安全…………………………………………………10十、压力机的精度检查…………………………………………………………12十一、压力机的附件及易损零件………………………………………………13十二、压力机的故障及其消除方法……………………………………………14十三、压力机电气设备清单……………………………………………………15附 图：1、外形图 11、润滑系统图 21、保险器2、 滑块底面及台板简图 12、地基图 22、制动带3、传动原理图 13、铜衬套 23、凸轮块4、机身 14、左瓦套 24、电器原理图5、传动 15、右瓦套 6、离合器 16、弹簧7、滑块 17、主竖打棒 8、平衡缸 18、主工作键9、制动器 19、连杆上轴瓦10、操纵器 20、连杆下轴瓦 一、压力机基本参数序号名 称单 位规 格1公 称 力千牛10002公 称 力 行 程毫米63滑 块 行 程毫米1304行 程 次 数次／分455最大装模高度毫米3006封闭高度调节量毫米1007滑块中心至机身距离毫米3208工作台板尺寸前 后毫米600左 右毫米9009工作台板落料孔尺寸直 径毫米φ25010滑块底面尺寸前...
