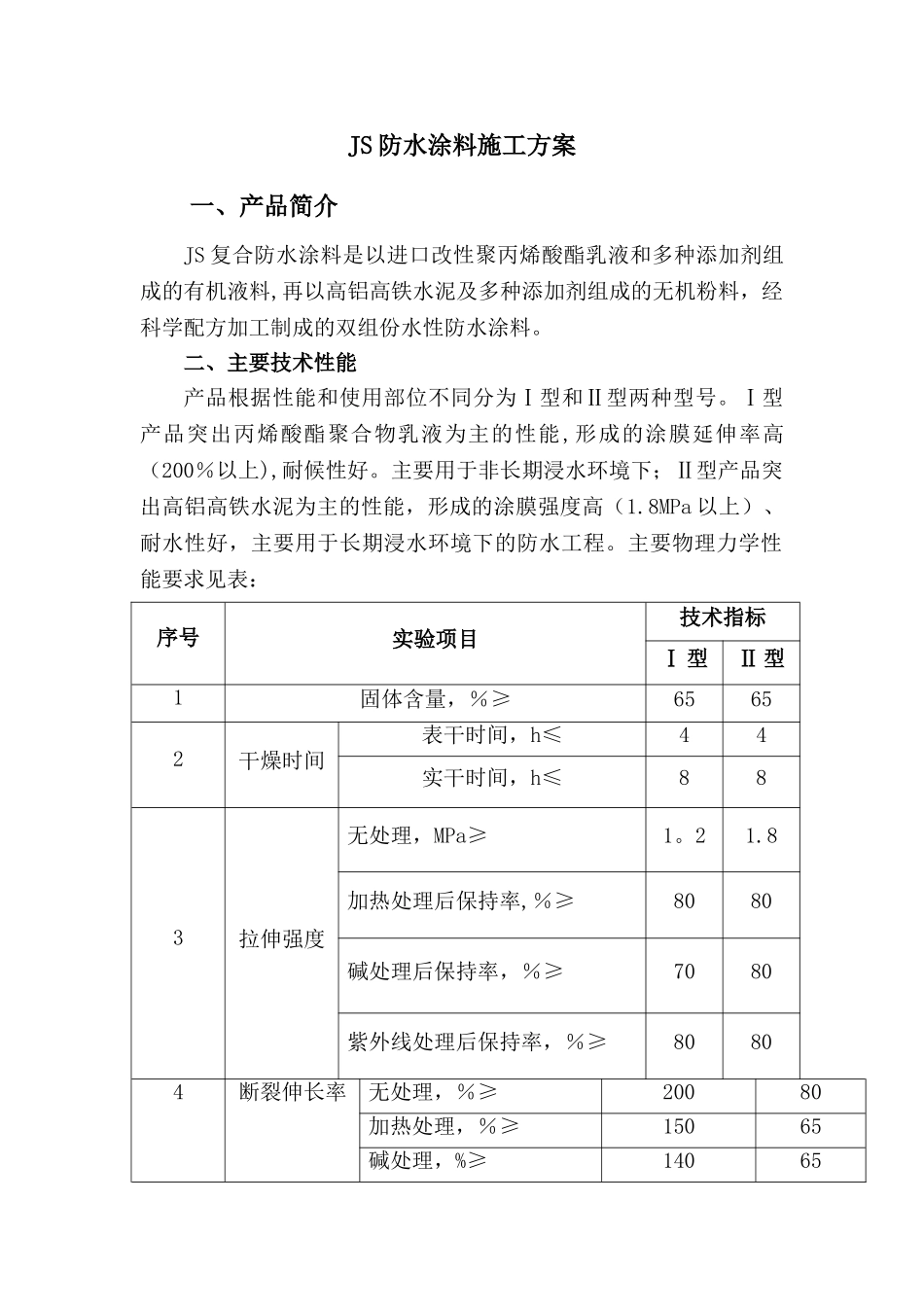

JS 防水涂料施工方案一、产品简介JS 复合防水涂料是以进口改性聚丙烯酸酯乳液和多种添加剂组成的有机液料,再以高铝高铁水泥及多种添加剂组成的无机粉料，经科学配方加工制成的双组份水性防水涂料
二、主要技术性能产品根据性能和使用部位不同分为Ⅰ型和Ⅱ型两种型号
Ⅰ型产品突出丙烯酸酯聚合物乳液为主的性能,形成的涂膜延伸率高（200％以上),耐候性好
主要用于非长期浸水环境下；Ⅱ型产品突出高铝高铁水泥为主的性能，形成的涂膜强度高（1
8MPa 以上）、耐水性好，主要用于长期浸水环境下的防水工程
主要物理力学性能要求见表：序号实验项目技术指标Ⅰ 型Ⅱ 型1固体含量，％≥65652干燥时间表干时间，h≤44实干时间，h≤883拉伸强度无处理，MPa≥1

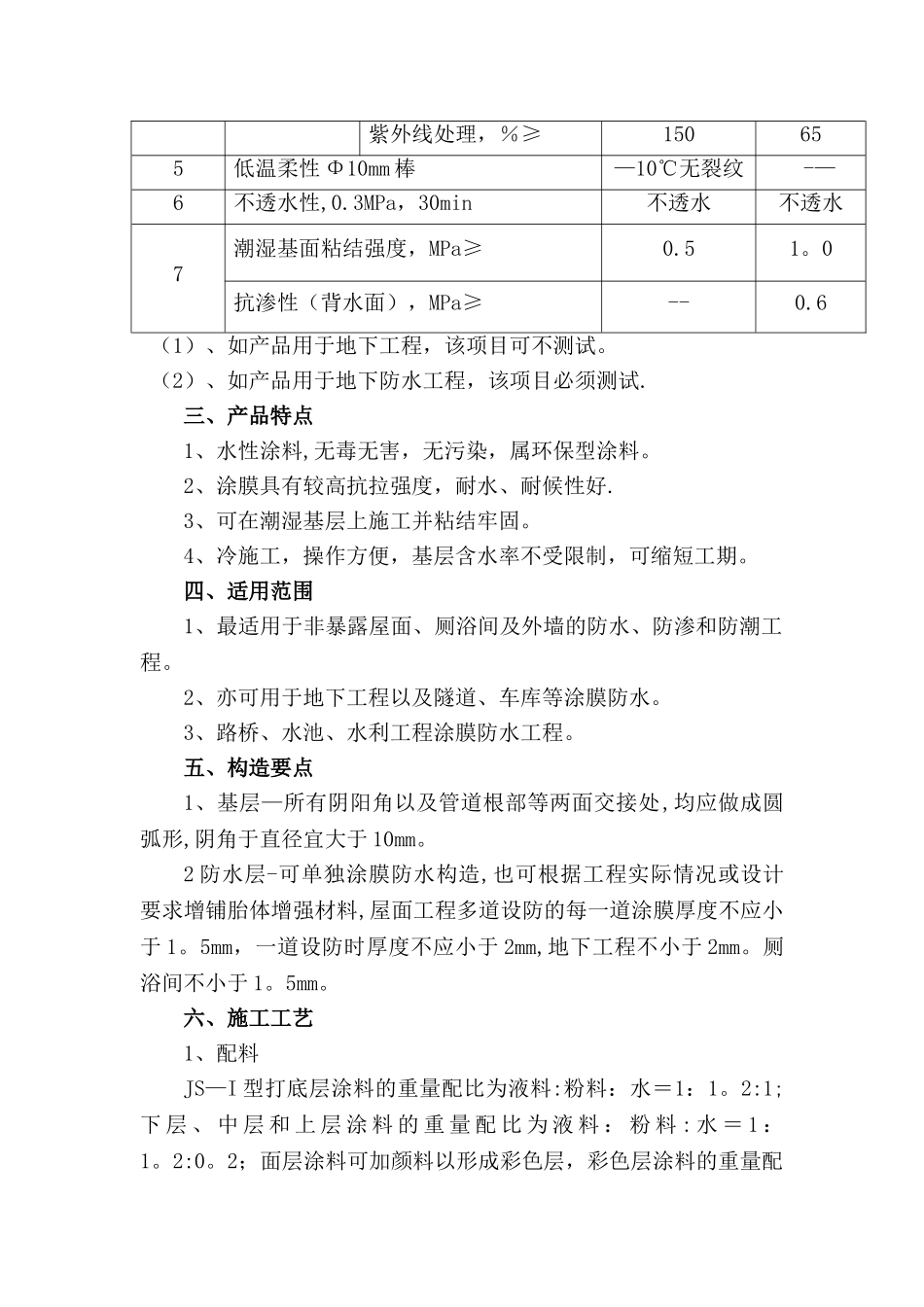

8加热处理后保持率,％≥8080碱处理后保持率，％≥7080紫外线处理后保持率，％≥80804断裂伸长率无处理，％≥20080加热处理，％≥15065碱处理，%≥14065紫外线处理，％≥150655低温柔性 Φ10mm 棒—10℃无裂纹-—6不透水性,0
3MPa，30min不透水不透水7潮湿基面粘结强度，MPa≥0
0抗渗性（背水面），MPa≥--0
6（1）、如产品用于地下工程，该项目可不测试
（2）、如产品用于地下防水工程，该项目必须测试
三、产品特点1、水性涂料,无毒无害，无污染，属环保型涂料
2、涂膜具有较高抗拉强度，耐水、耐候性好
3、可在潮湿基层上施工并粘结牢固
4、冷施工，操作方便，基层含水率不受限制，可缩短工期
四、适用范围1、最适用于非暴露屋面、厕浴间及外墙的防水、防渗和防潮工程
2、亦可用于地下工程以及隧道、车库等涂膜防水
3、路桥、水池、水利工程涂膜防水工程
五、构造要点1、基层—所有阴阳角以及管道根部等两面交接处,均应做成圆弧形,阴角于直径宜大于 10mm
2 防水层-可单独涂膜防水构造,也可根据工
