PLC彩灯控制-课程设计

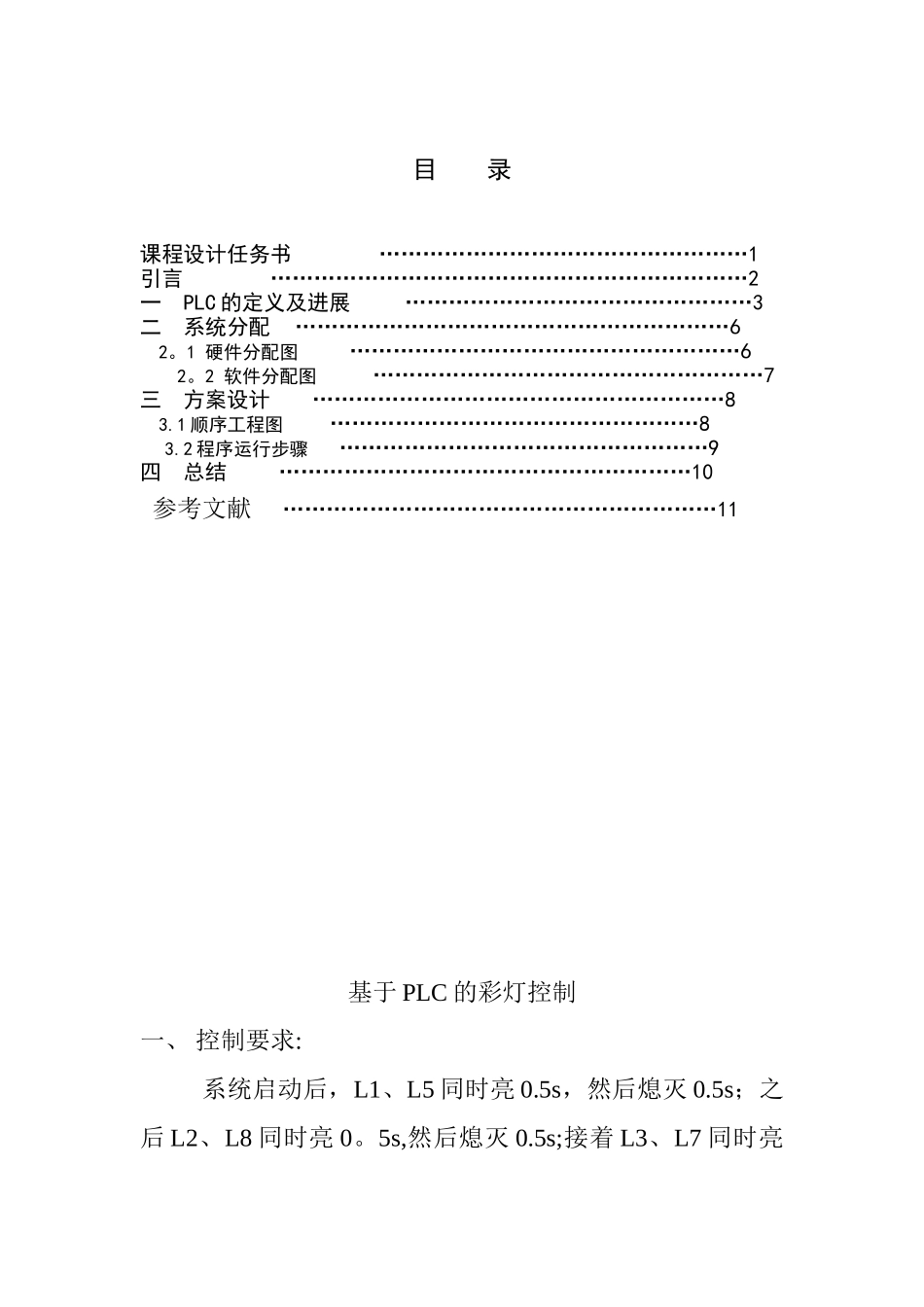

基于PLC的彩灯控制目 录课程设计任务书 ……………………………………………1引言 …………………………………………………………2一 PLC 的定义及进展 …………………………………………3二 系统分配 ……………………………………………………6 2。1 硬件分配图 ………………………………………………6 2。2 软件分配图 ………………………………………………7三 方案设计 …………………………………………………8 3.1 顺序工程图 ……………………………………………8 3.2 程序运行步骤 ……………………………………………9四 总结 …………………………………………………10参考文献 ……………………………………………………11基于 PLC 的彩灯控制一、 控制要求:系统启动后，L1、L5 同时亮 0.5s，然后熄灭 0.5s；之后 L2、L8 同时亮 0。5s,然后熄灭 0.5s;接着 L3、L7 同时亮0.5s，然后熄灭 0。5s;最后 L4、L6 同时亮 0.5s,然后熄灭0.5s，根据此方式循环 5 次后再逆向闪耀 5 次，并循环。二、 设计任务1. 设计出硬件系统的结构图、接线图；2. 系统有启动、停止功能；3. 运用功能指令进行 PLC 控制程序设计;4. 程序结构与控制功能自行创新设计；5. 进行系统调试，实现上述功能.引言 随着社会市场经济的不断繁荣和进展，各种装饰彩灯、广告彩灯越来越多地出现在城市中。在大型晚会的现场，彩灯更是成为不可缺少的一道景观。小型的彩灯多为采纳霓虹灯管做成各种各样和多种色彩的灯管，或是以日光灯、白炽灯作为光源，另配大型广告语、宣传画来达到效果。这些灯的控制设备多为数字电路.而在现代生活中,大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多、功率大,数字电路则不能胜任。针对 PLC 日益得到广泛应用的现状，本文介绍 PLC 在不同变化类型的彩灯控制中的应用，灯的亮灭、闪耀时间及流动方向的控制均通过 PLC 来达到控制要求。在彩灯的应用中，装饰灯、广告灯、布景灯的变化多种多样，但就其工作模式，可分为三种主要类型：长明灯、流水灯及变幻灯。长明灯的特点是只要灯投入工作,负载即长期接通，一般在彩灯中用以照明或衬托底色，没有频繁的动态切换过程，因此可用开关直接控制，不需经过 PLC 控制.流水灯负载变化频率高，变换速度快，使人有眼花缭乱之感，分为多灯流动、单灯流动等情形。变幻灯则包括字形变化、色彩变化、位置变化等，其主要特点是在整个工作过...
