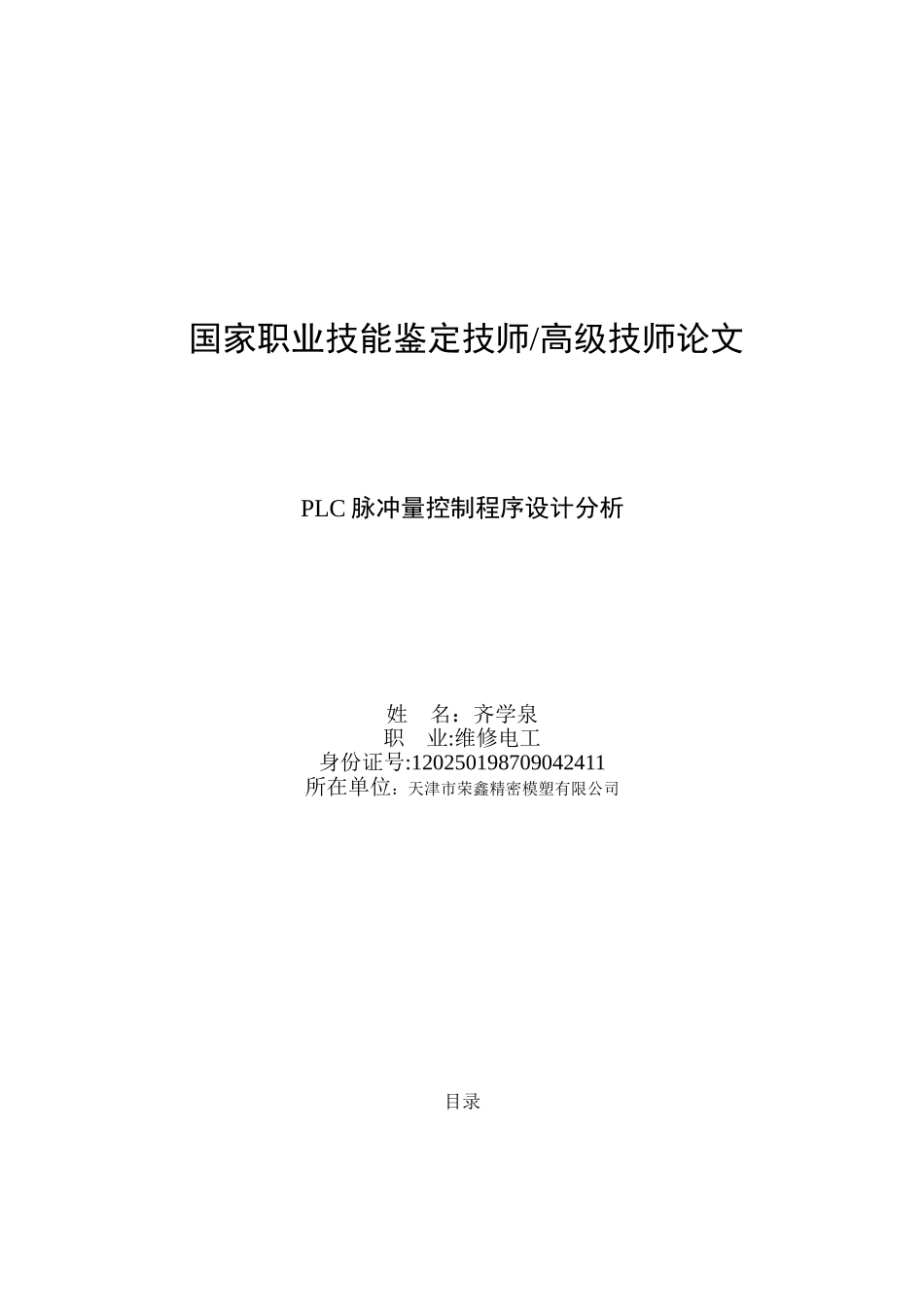

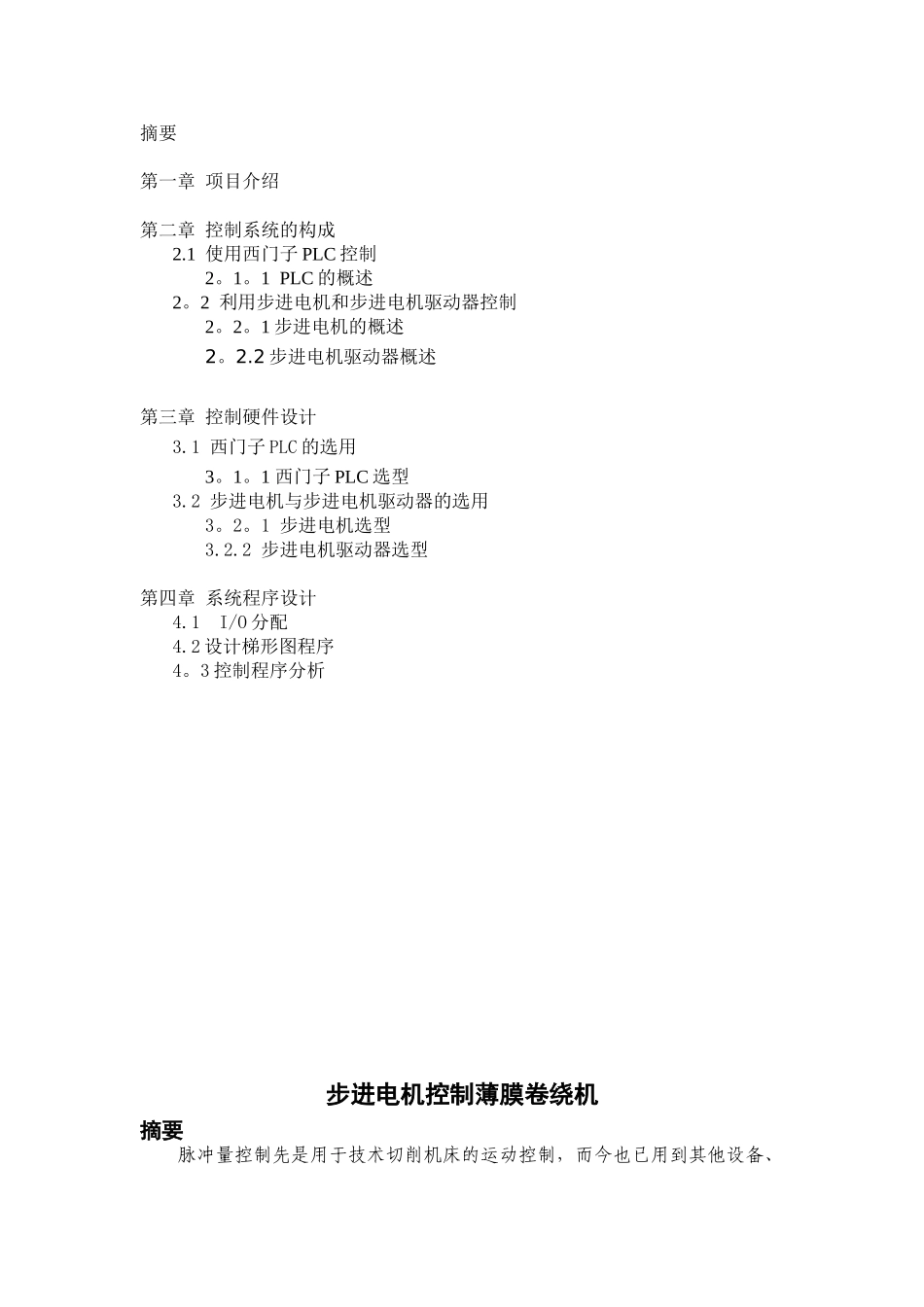

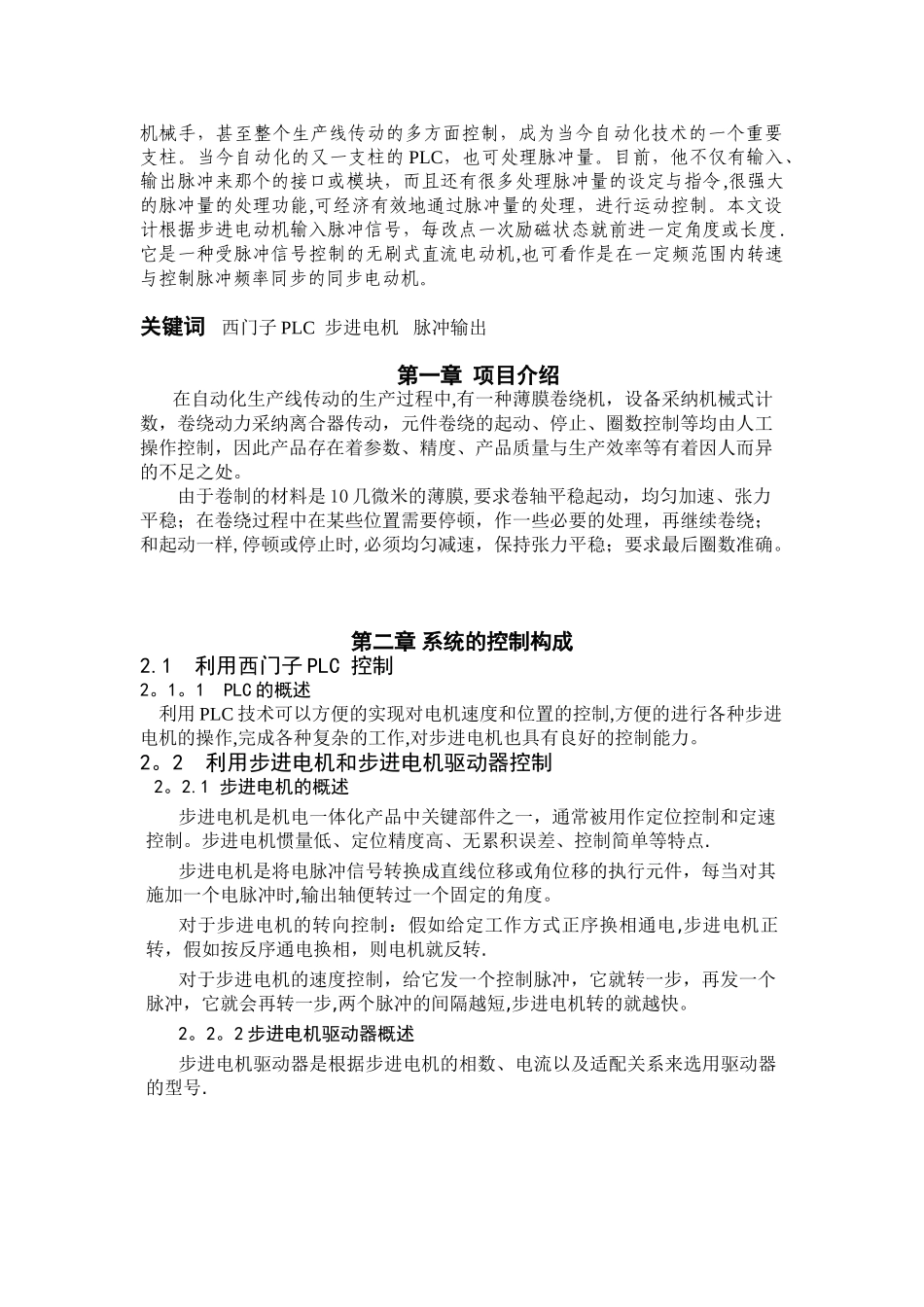

国家职业技能鉴定技师/高级技师论文PLC 脉冲量控制程序设计分析姓 名：齐学泉职 业:维修电工身份证号:120250198709042411所在单位：天津市荣鑫精密模塑有限公司目录 摘要第一章 项目介绍 第二章 控制系统的构成2.1 使用西门子 PLC 控制2。1。1 PLC 的概述2。2 利用步进电机和步进电机驱动器控制2。2。1 步进电机的概述2。2.2 步进电机驱动器概述第三章 控制硬件设计3.1 西门子 PLC 的选用3。1。1 西门子 PLC 选型3.2 步进电机与步进电机驱动器的选用 3。2。1 步进电机选型3.2.2 步进电机驱动器选型第四章 系统程序设计4.1 I/O 分配4.2 设计梯形图程序4。3 控制程序分析步进电机控制薄膜卷绕机摘要 脉冲量控制先是用于技术切削机床的运动控制，而今也已用到其他设备、机械手，甚至整个生产线传动的多方面控制，成为当今自动化技术的一个重要支柱。当今自动化的又一支柱的 PLC，也可处理脉冲量。目前，他不仅有输入、输出脉冲来那个的接口或模块，而且还有很多处理脉冲量的设定与指令,很强大的脉冲量的处理功能,可经济有效地通过脉冲量的处理，进行运动控制。本文设计根据步进电动机输入脉冲信号，每改点一次励磁状态就前进一定角度或长度.它是一种受脉冲信号控制的无刷式直流电动机,也可看作是在一定频范围内转速与控制脉冲频率同步的同步电动机。关键词 西门子 PLC 步进电机 脉冲输出 第一章 项目介绍在自动化生产线传动的生产过程中,有一种薄膜卷绕机，设备采纳机械式计数，卷绕动力采纳离合器传动，元件卷绕的起动、停止、圈数控制等均由人工操作控制，因此产品存在着参数、精度、产品质量与生产效率等有着因人而异的不足之处。由于卷制的材料是 10 几微米的薄膜,要求卷轴平稳起动，均匀加速、张力平稳；在卷绕过程中在某些位置需要停顿，作一些必要的处理，再继续卷绕；和起动一样,停顿或停止时,必须均匀减速，保持张力平稳；要求最后圈数准确。第二章 系统的控制构成2.1 利用西门子 PLC 控制2。1。1 PLC 的概述 利用 PLC 技术可以方便的实现对电机速度和位置的控制,方便的进行各种步进电机的操作,完成各种复杂的工作,对步进电机也具有良好的控制能力。2。2 利用步进电机和步进电机驱动器控制 2。2.1 步进电机的概述步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。步进电机惯量低、定位精度高、无累积误差、控制简单等特点.步进电机是将电脉冲信号转换成直线位...
