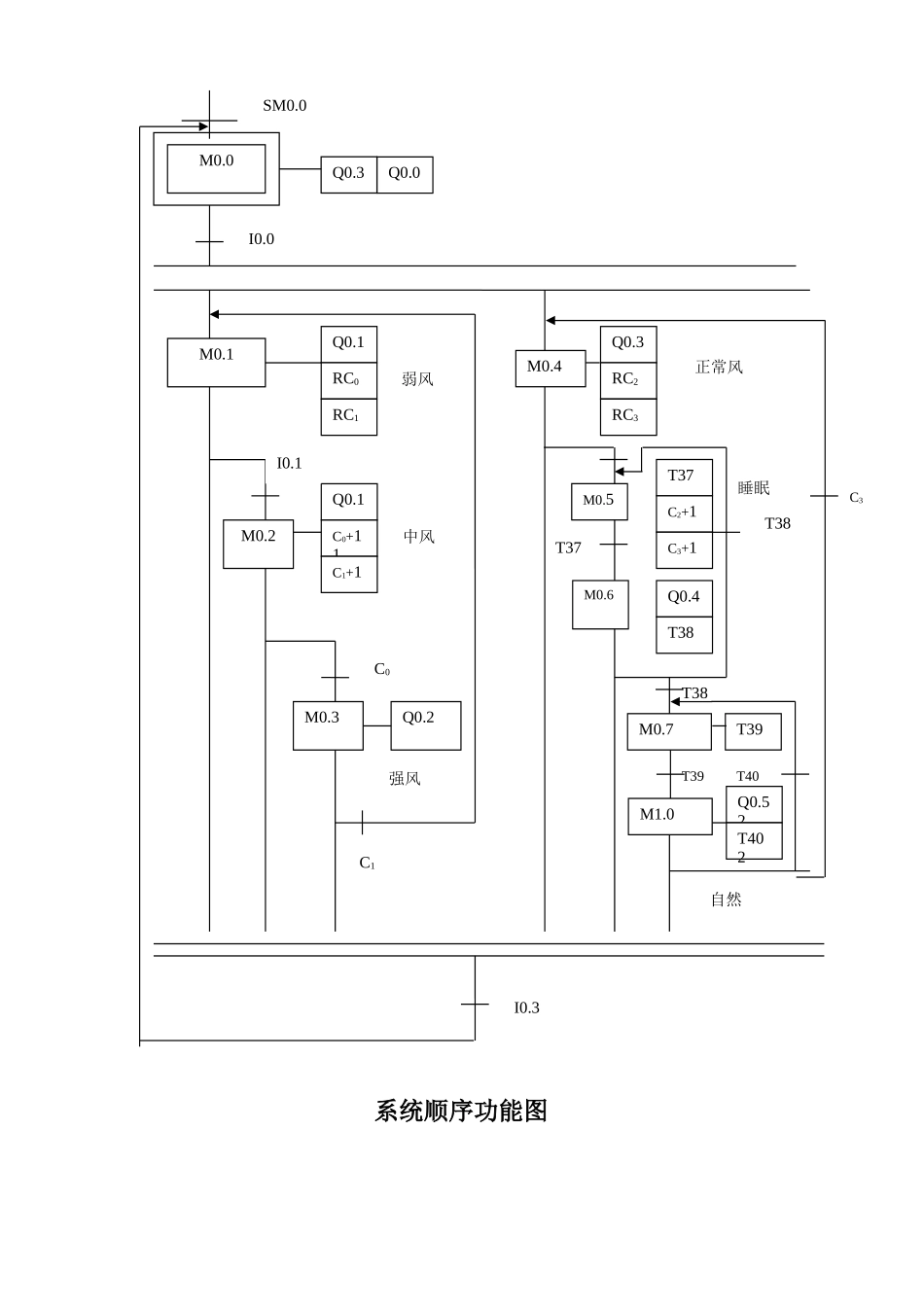

一、设计任务1、课题内容设计课题：家用风扇控制器2、课程设计内容（一）系统功能任务要求1）按钮三个，分别为风速、类型和停止,LED 指示灯六个，指示风速强、中、弱，类型为睡眠、自然和正常.2）电扇处于停转状态时,所有指示灯不亮,只有按下“风速”键时，才会响应，进入起始工作状态；电扇在任何状态,只要按停止键,进入停转状态。3）处于工作状态时，有：（1） 初始状态为:风速-“弱"，类型—“正常”；（2） 按“风速”键，其状态由“弱”®“中”®“强” ®“弱” … 往复循环改变，每按一下按键改变一次；(3) 按“类型”键，其状态由“正常”®“睡眠”®“自然”®“正常" … 往复循环改变；4)风速的弱、中、强对应于电扇的转动由慢到快5）类型的不同选择，分别为：（1）正常电扇连续运转；(2）自然电扇模拟自然风，即转 4s，停 8s；（3）睡眠电扇慢转，产生轻柔的微风，运转 8s，停转 8s;6）根据风速与类型的设置输出相应的控制信号（二）系统设计说明1）可以自增系统功能2）硬件原理图采纳电子、机械 CAD 及其它绘图软件绘制3）画出硬件电路原理图、I/O 编址,编程并调试、I/O 端子接线图4）在编程平台上设计出软件、并经过仿真调试二、系统顺序功能图及说明说明:初始状态，进入 M0。0 步。通过 I0.0 来控制风扇控制器的启动，进入 M0。1 和 M0.4（弱风，正常类型）通过 I0.1，I0。2 来选择风速和类型.风速和类型都是通过计数器来检测 I0.1 和 I0.2 的输入信号。按 I0。1 一次进入中风，两次强风，再次按 I0.1 回到初始弱风，依次循环.按 I0.2 一次进入睡眠风，两次自然风，再按 I0.2 进入正常风状态，依次循环。不管处于任何状态时，按 I0.3 复位，所有指示灯都灭。顺序功能图如下页所示:睡眠T38T37T40T39M0.0Q0.3Q0.0M0.1Q0.1RC0RC1M0.2Q0.1C0+11C1+1M0.3Q0.2I0.0C0I0.1C1M0.4Q0.3RC2RC3M0.5M0.6Q0.4T38T37C2+1C3+1M0.7M1.0T39Q0.52T38T402弱风中风强风自然正常风I0.3系统顺序功能图SM0.0C3四、PLC 设计（一）I/O 地址的分布（二）器件的选择1、PLC 的选择：S7-200 S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200 系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。PLC 输入端地址PLC 输出端地址启动按钮 SB1I0.0弱风Q0.0风速调节按钮 SB2I0。1中风Q0.1工作类型按钮 SB3I0。2强风Q0.2停止按钮 SB4I0。3...
