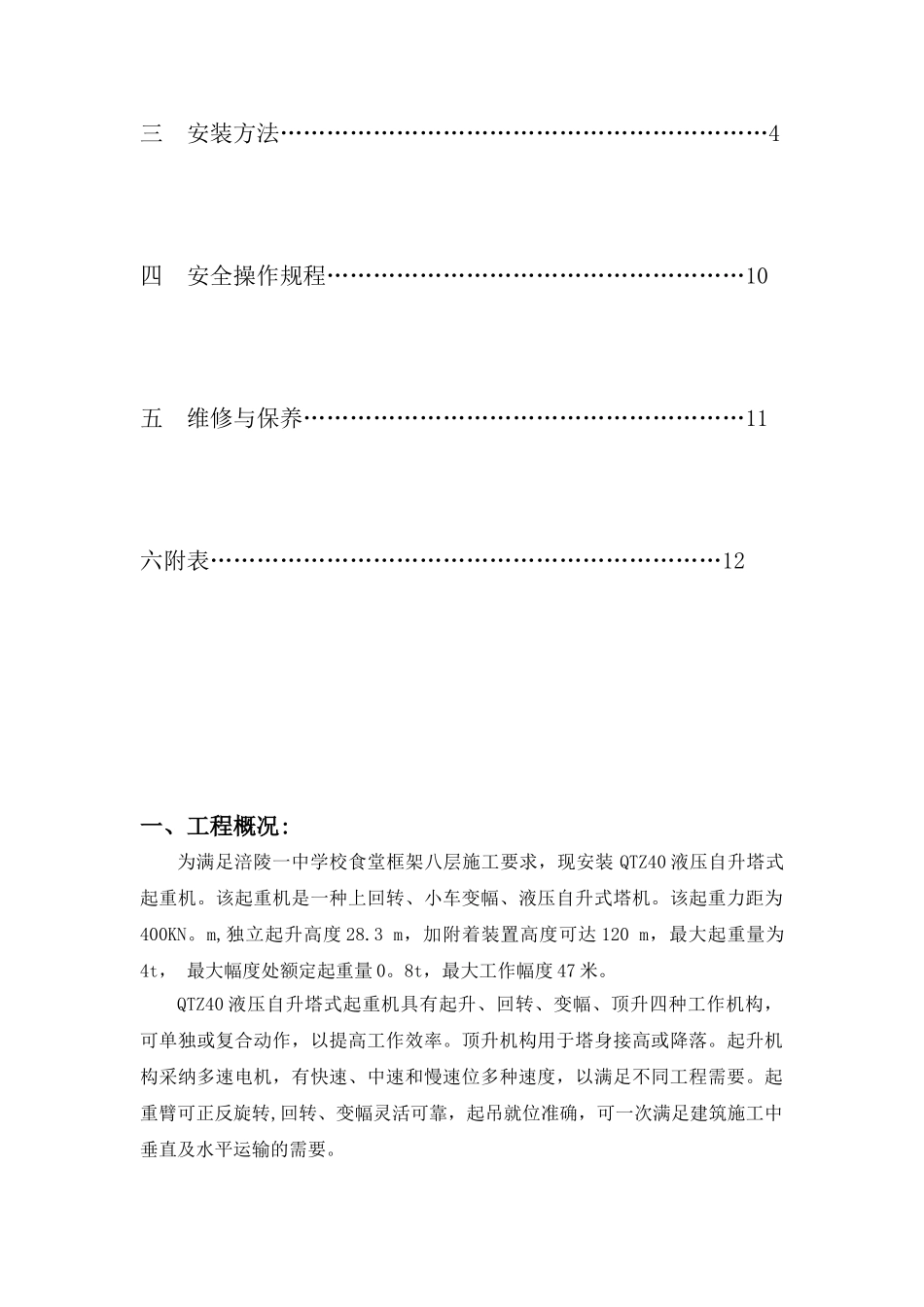

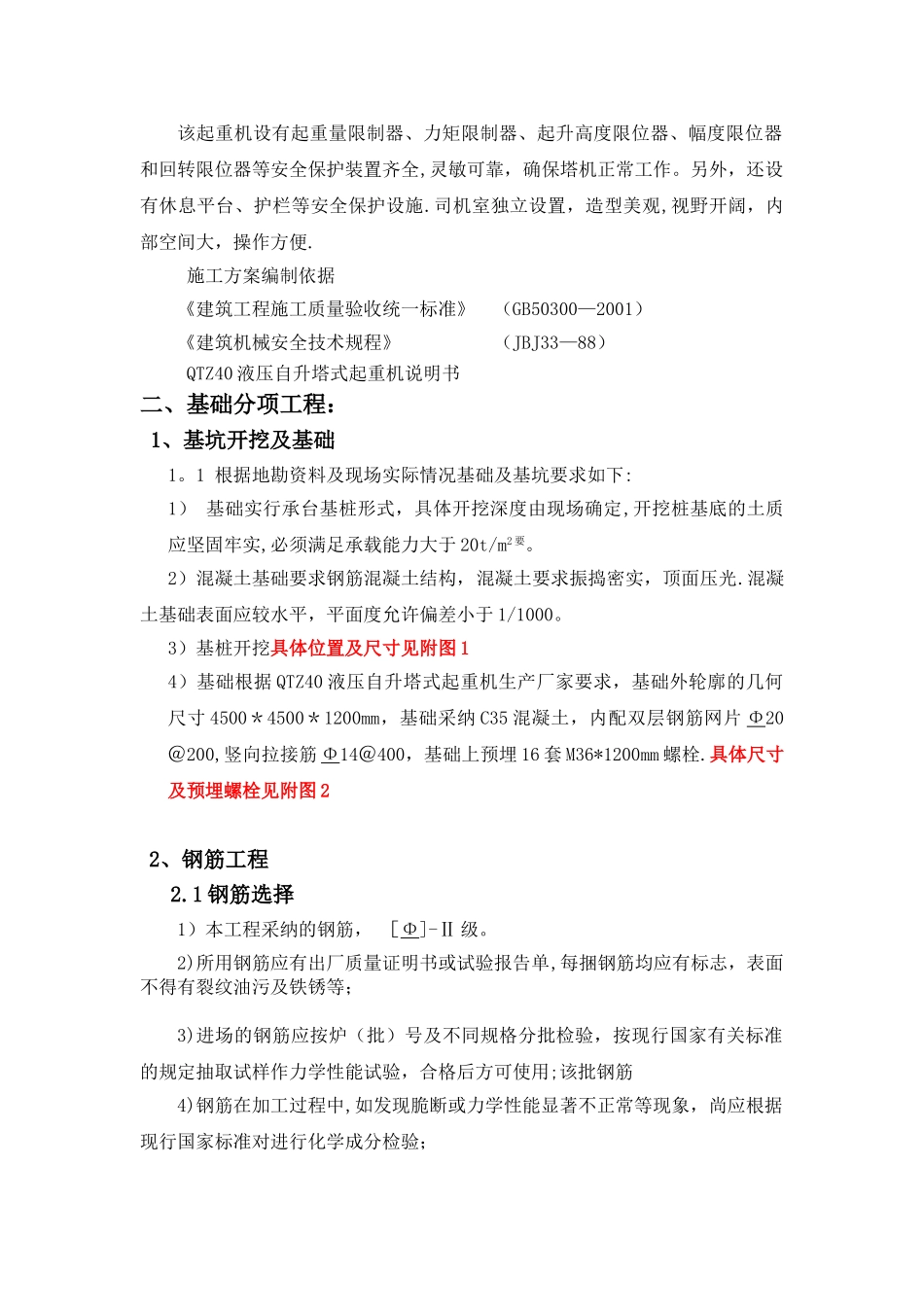

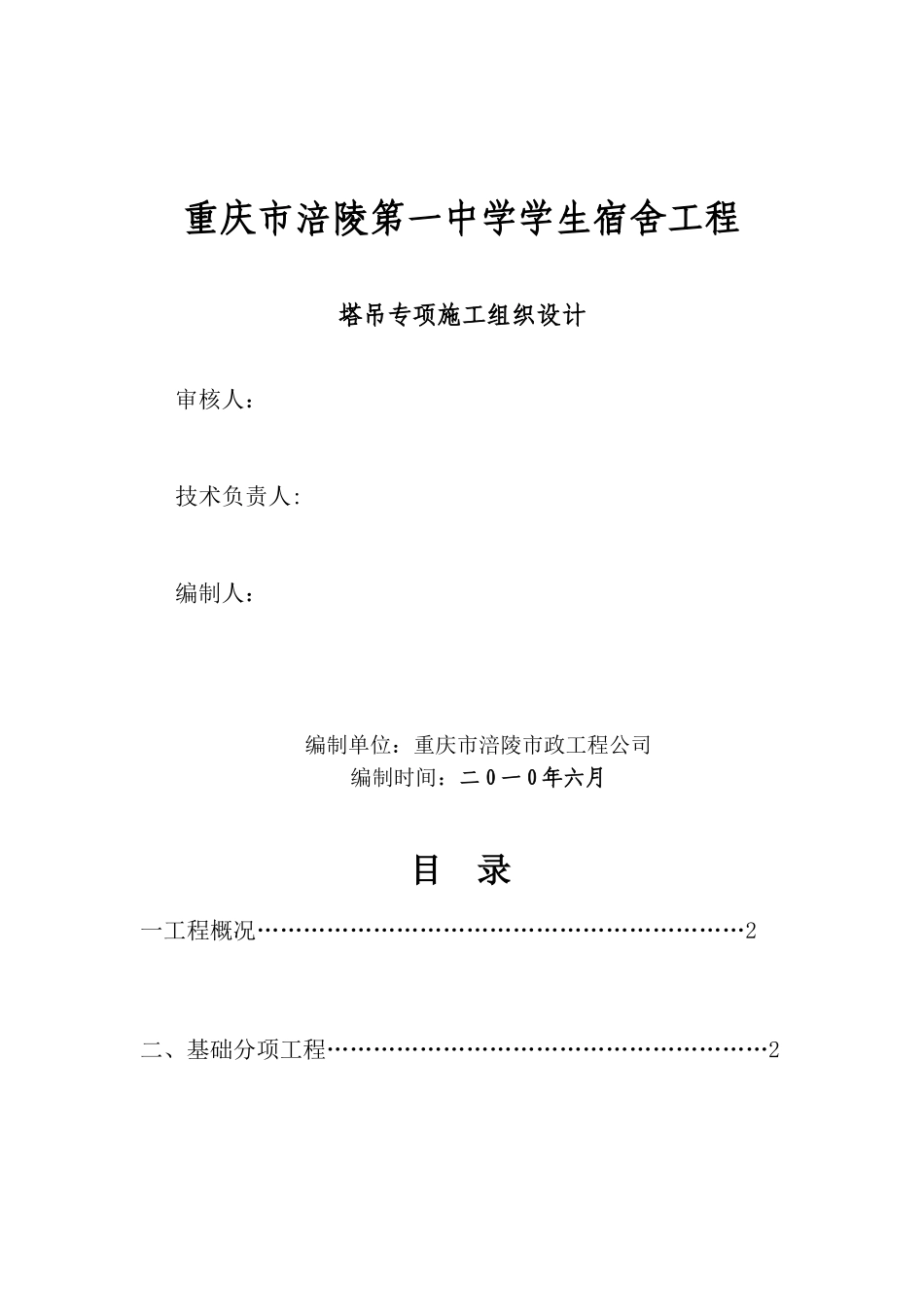

重庆市涪陵第一中学学生宿舍工程塔吊专项施工组织设计审核人：技术负责人:编制人：编制单位：重庆市涪陵市政工程公司编制时间：二 0 一 0 年六月目 录一工程概况………………………………………………………2 二、基础分项工程…………………………………………………2 三 安装方法………………………………………………………4 四 安全操作规程………………………………………………10 五 维修与保养…………………………………………………11六附表…………………………………………………………12一、工程概况:为满足涪陵一中学校食堂框架八层施工要求，现安装 QTZ40 液压自升塔式起重机。该起重机是一种上回转、小车变幅、液压自升式塔机。该起重力距为400KN。m,独立起升高度 28.3 m，加附着装置高度可达 120 m，最大起重量为4t， 最大幅度处额定起重量 0。8t，最大工作幅度 47 米。QTZ40 液压自升塔式起重机具有起升、回转、变幅、顶升四种工作机构，可单独或复合动作，以提高工作效率。顶升机构用于塔身接高或降落。起升机构采纳多速电机，有快速、中速和慢速位多种速度，以满足不同工程需要。起重臂可正反旋转,回转、变幅灵活可靠，起吊就位准确，可一次满足建筑施工中垂直及水平运输的需要。该起重机设有起重量限制器、力矩限制器、起升高度限位器、幅度限位器和回转限位器等安全保护装置齐全,灵敏可靠，确保塔机正常工作。另外，还设有休息平台、护栏等安全保护设施.司机室独立设置，造型美观,视野开阔，内部空间大，操作方便.施工方案编制依据《建筑工程施工质量验收统一标准》 （GB50300—2001）《建筑机械安全技术规程》 （JBJ33—88）QTZ40 液压自升塔式起重机说明书二、基础分项工程：1、基坑开挖及基础1。1 根据地勘资料及现场实际情况基础及基坑要求如下:1） 基础实行承台基桩形式，具体开挖深度由现场确定,开挖桩基底的土质应坚固牢实,必须满足承载能力大于 20t/m2 要。2）混凝土基础要求钢筋混凝土结构，混凝土要求振捣密实，顶面压光.混凝土基础表面应较水平，平面度允许偏差小于 1/1000。3）基桩开挖具体位置及尺寸见附图 14）基础根据 QTZ40 液压自升塔式起重机生产厂家要求，基础外轮廓的几何尺寸 4500＊4500＊1200mm，基础采纳 C35 混凝土，内配双层钢筋网片 Φ20＠200,竖向拉接筋 Φ14＠400，基础上预埋 16 套 M36*1200mm 螺栓.具体尺寸及预埋螺栓见附图 22、钢筋工程2.1 钢...
