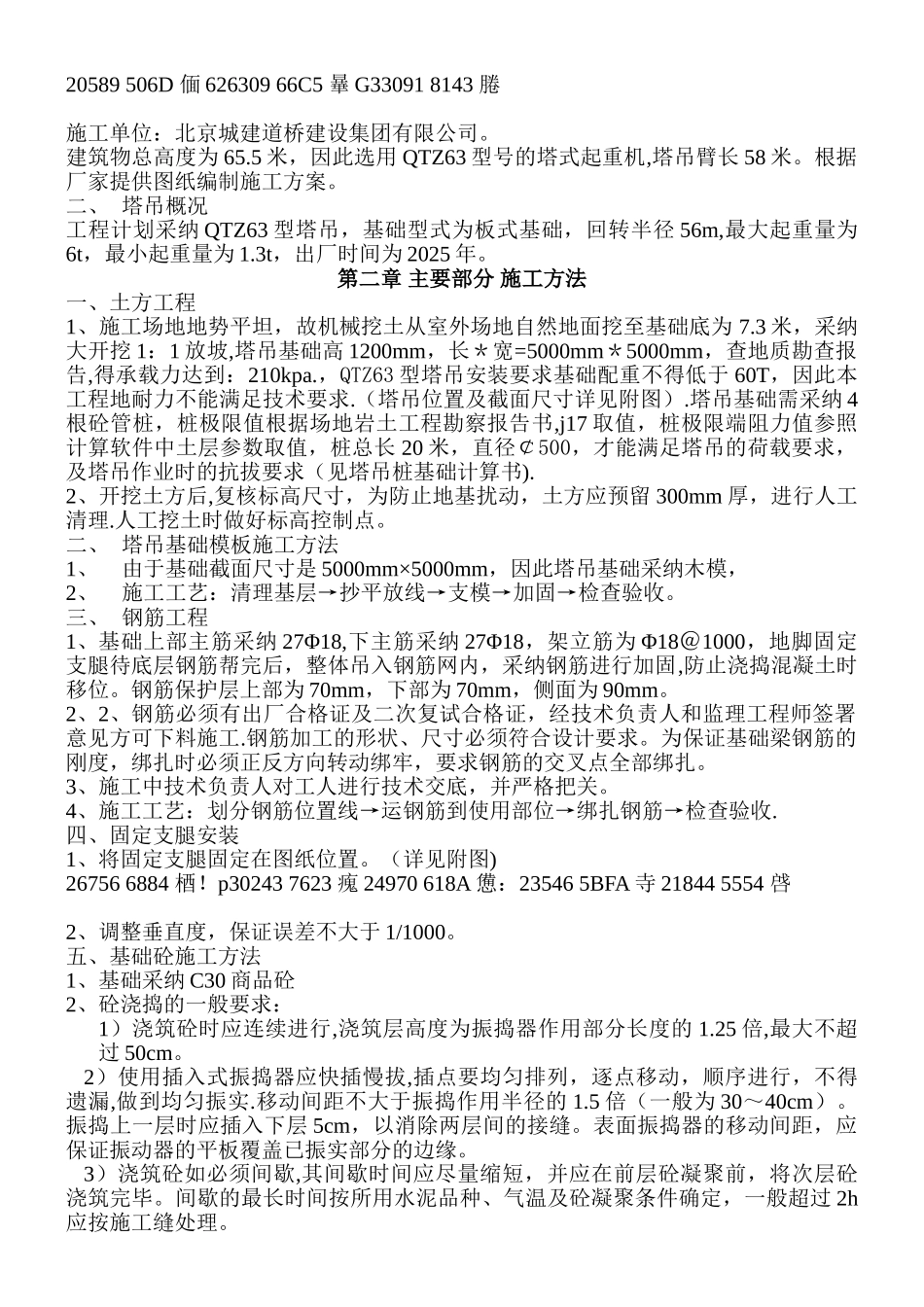

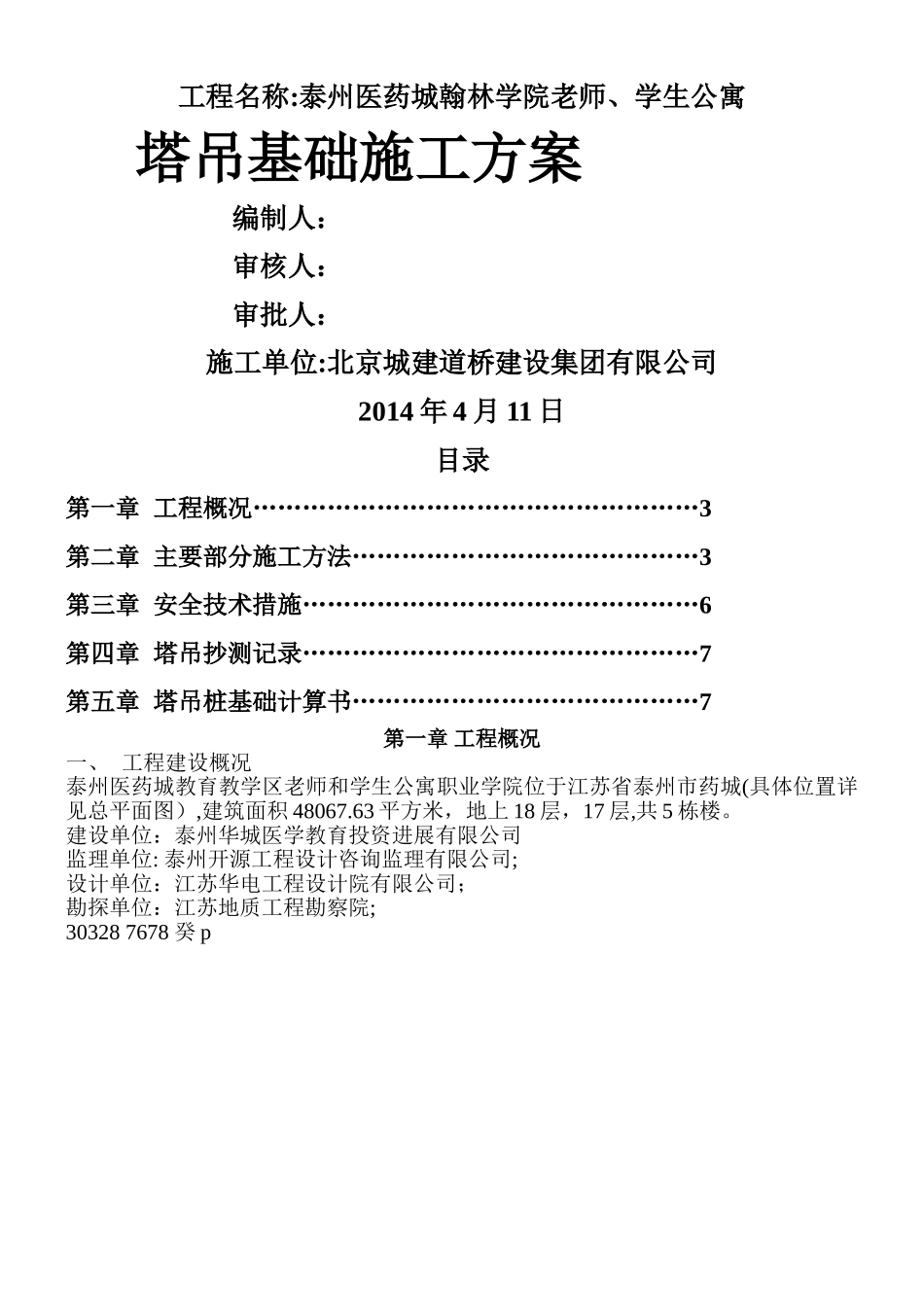

工程名称:泰州医药城翰林学院老师、学生公寓 塔吊基础施工方案编制人：审核人：审批人：施工单位:北京城建道桥建设集团有限公司2014 年 4 月 11 日目录第一章 工程概况………………………………………………3第二章 主要部分施工方法……………………………………3第三章 安全技术措施…………………………………………6第四章 塔吊抄测记录…………………………………………7第五章 塔吊桩基础计算书……………………………………7第一章 工程概况一、 工程建设概况泰州医药城教育教学区老师和学生公寓职业学院位于江苏省泰州市药城(具体位置详见总平面图）,建筑面积 48067.63 平方米，地上 18 层，17 层,共 5 栋楼。建设单位：泰州华城医学教育投资进展有限公司监理单位: 泰州开源工程设计咨询监理有限公司;设计单位：江苏华电工程设计院有限公司；勘探单位：江苏地质工程勘察院;30328 7678 癸 p20589 506D 偭 626309 66C5 曅 G33091 8143 腃施工单位：北京城建道桥建设集团有限公司。建筑物总高度为 65.5 米，因此选用 QTZ63 型号的塔式起重机,塔吊臂长 58 米。根据厂家提供图纸编制施工方案。二、 塔吊概况工程计划采纳 QTZ63 型塔吊，基础型式为板式基础，回转半径 56m,最大起重量为6t，最小起重量为 1.3t，出厂时间为 2025 年。第二章 主要部分 施工方法一、土方工程1、施工场地地势平坦，故机械挖土从室外场地自然地面挖至基础底为 7.3 米，采纳大开挖 1：1 放坡,塔吊基础高 1200mm，长＊宽=5000mm＊5000mm，查地质勘查报告,得承载力达到：210kpa.，QTZ63 型塔吊安装要求基础配重不得低于 60T，因此本工程地耐力不能满足技术要求.（塔吊位置及截面尺寸详见附图）.塔吊基础需采纳 4根砼管桩，桩极限值根据场地岩土工程勘察报告书,j17 取值，桩极限端阻力值参照计算软件中土层参数取值，桩总长 20 米，直径￠500，才能满足塔吊的荷载要求，及塔吊作业时的抗拔要求（见塔吊桩基础计算书).2、开挖土方后,复核标高尺寸，为防止地基扰动，土方应预留 300mm 厚，进行人工清理.人工挖土时做好标高控制点。二、 塔吊基础模板施工方法1、由于基础截面尺寸是 5000mm×5000mm，因此塔吊基础采纳木模，2、施工工艺：清理基层→抄平放线→支模→加固→检查验收。三、 钢筋工程1、基础上部主筋采纳 27Φ18,下主筋采纳 27Φ18，架立筋为 Φ18＠1000，地脚固定支腿待底层钢筋帮完后，整体...
