SMA-13上面层混合料配合比设计VIP专享

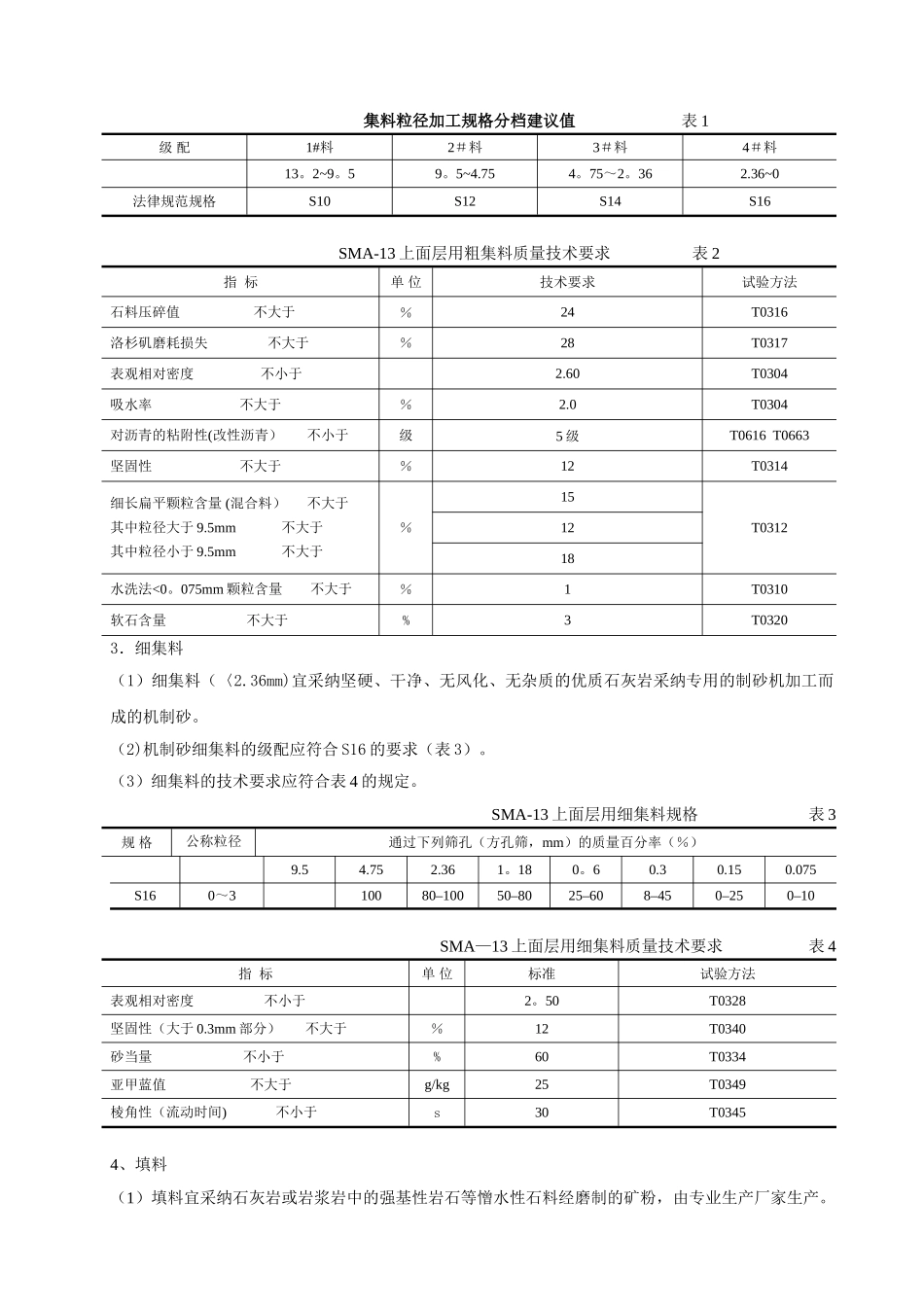

SMA—13 上面层配合比设计本项目沥青上面层采纳 4cm SMA－13 细粒式沥青玛蹄脂碎石混合料(改性沥青），具有平整、密实、耐久及抗车辙、抗裂、抗滑、抗水害等多方面的综合性能。根据部颁标准 JTG F40—2025《公路沥青路面施工技术法律规范》、SHC F40-01—2025《沥青玛蹄脂碎石混合料设计施工指南》设计法律规范及作业指导书，将试验原材料、混合料及配合比设计方面重点要求进行学习.一、原材料原材料自检合格认可的首要条件是必须经监理抽检确认并经总监办批准使用后方可使用.1．改性沥青(1）沥青采纳经 SBS 改性的聚合物改性沥青,其技术要求应符合下表的规定。（2）进场改性沥青每车都应进行取样和试验，取样和试验应符合《公路工程沥青及沥青混合料试验规程》(JTJ052－2000)的规定.（3）沥青性能整套检验应委托有关试验单位进行（每批检测一次)，施工场地试验室对针入度、延度、软化点进行检验,还应检验老化后的质量损失、针入度比、延度、并留样备检。 改性沥青技术要求 试 验 项 目单 位技术要求试验方法针入度(25,100g℃，5s） 0.1mm40–60T0604针入度指数 PI 不小于0T0604延度(5cm./min，5℃） 不小于cm20T0605软化点（环球法) 不小于℃60T0606运动粘度 135 ℃不大于pa•s3T0625 T0619闪点(coc） 不小于℃230T0611溶解度（三氯乙烯） 不小于％99T0607弹性恢复 25℃ 不小于％75T0662离析,48h 软化点差 不大于℃2。5T0661相对密度(25℃） 实测记录T0603RTFOT后残留物质量损失 不大于％±1.0T0610针入度比 25 ℃ 不小于％65T0604延度（5℃） 不小于cm15T06052、粗集料（1）上面层粗集料（>2。36mm）采纳玄武岩碎石.（2）所有面层石料要求采纳反击式破裂机加工成近似立方体形状、干净、干燥、无风化、无杂质，具有足够的强度、耐磨耗、耐磨光性能的碎石。（3)集料粒径的规格分档建议采纳表 1 建议值。技术质量应符合表 2 的规定。（4）检测频率根据要求进行。 集料粒径加工规格分档建议值 表 1级 配1#料2＃料3＃料4＃料13。2~9。59。5~4.754。75～2。362.36~0法律规范规格S10S12S14S16 SMA-13 上面层用粗集料质量技术要求 表 2指 标单 位技术要求试验方法石料压碎值 不大于％24T0316洛杉矶磨耗损失 不大于％28T0317表观相对密度 不小于2.60T0304吸水率 不大于％2.0T0304对沥青的粘附性(改性沥青） 不小于级5 级T0616 T0663坚固性 不大于％12T0314细长扁平颗粒含量 (混合料） 不大于...
