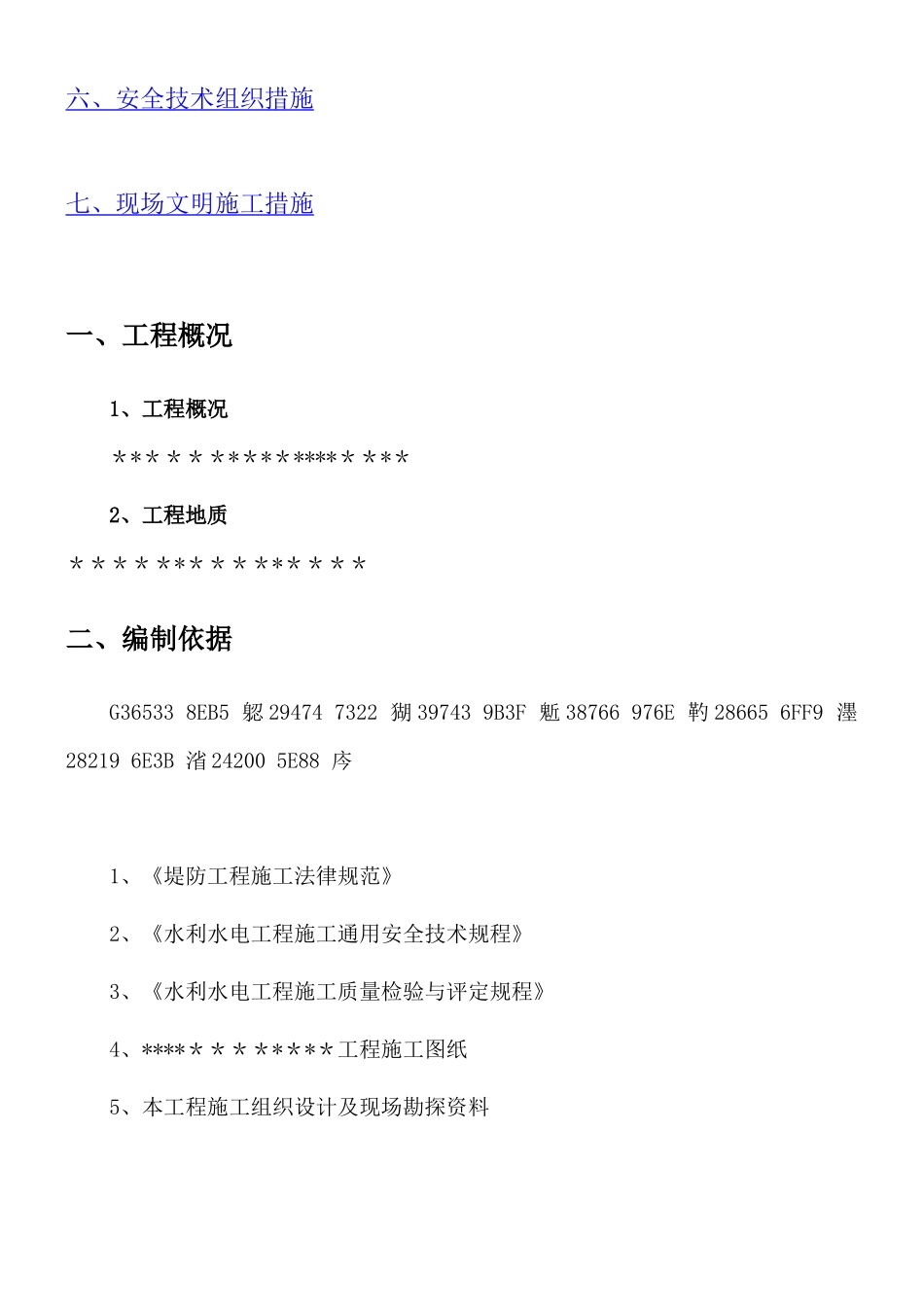

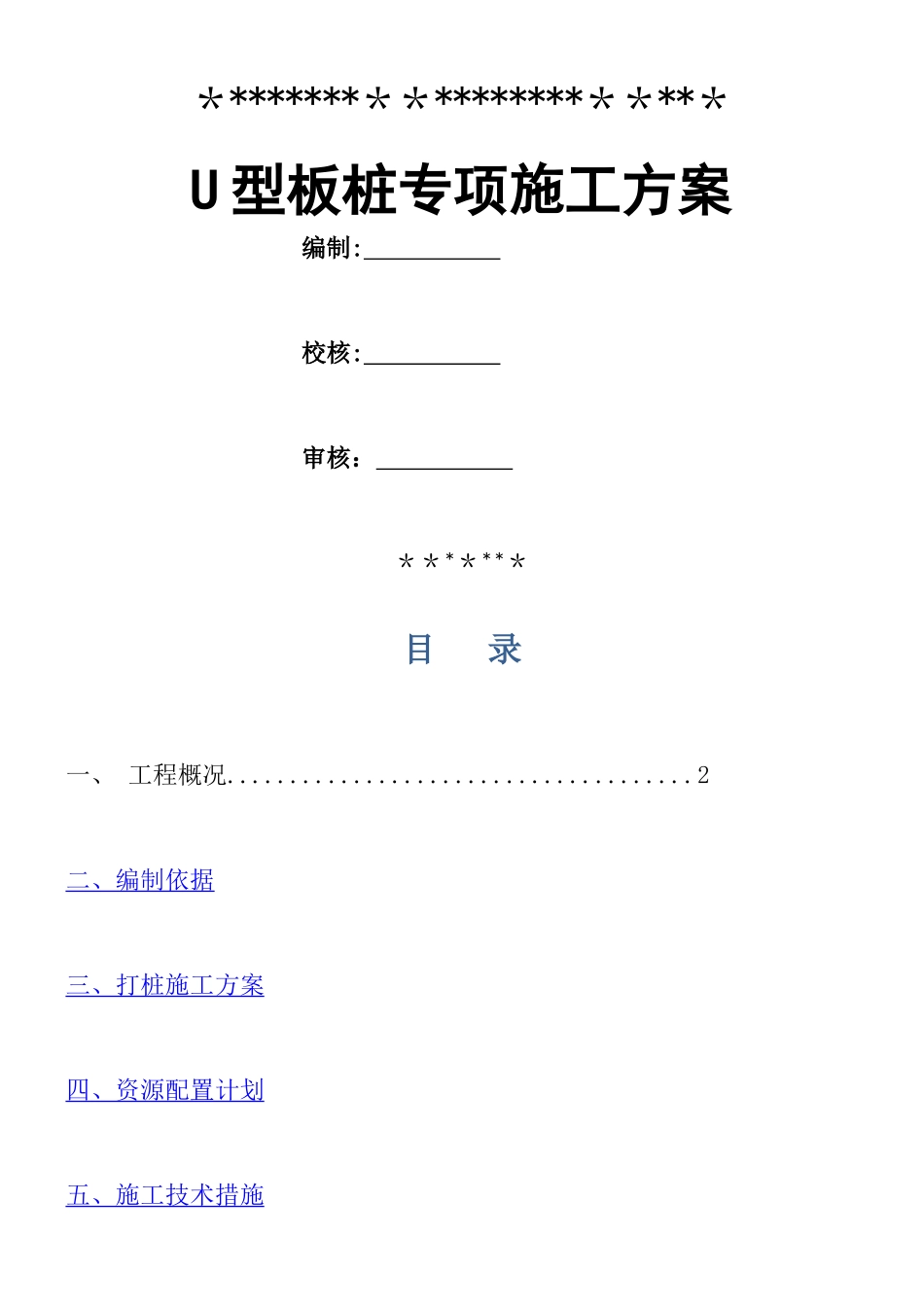

＊*******＊＊********＊＊**＊U 型板桩专项施工方案 编制: 校核: 审核： ＊＊*＊**＊目 录一、 工程概况.....................................2二、编制依据 三、打桩施工方案 四、资源配置计划 五、施工技术措施 六、安全技术组织措施 七、现场文明施工措施 一、工程概况1、工程概况＊*＊＊＊＊*＊*＊****＊＊*＊2、工程地质＊＊＊＊＊*＊＊＊＊*＊＊＊＊二、编制依据G36533 8EB5 躵 29474 7322 猢 39743 9B3F 鬿 38766 976E 靮 28665 6FF9 濹28219 6E3B 渻 24200 5E88 庈1、《堤防工程施工法律规范》2、《水利水电工程施工通用安全技术规程》3、《水利水电工程施工质量检验与评定规程》4、****＊＊＊＊*＊*＊工程施工图纸5、本工程施工组织设计及现场勘探资料三、打桩施工方案1、施工准备（1） 施工前甲方应作好“三通一平”，确保设备安全进场。（2） 施工用电量要满足 120KW，作业区域配足照明设施,以便夜间施工。（3） 施工前应清除河底块石，大致平整工作面，放样核对后进行沉桩，施工场地周围应排水畅通.（4） U 型板桩须具备产品合格证,施工按《先张法 U 型预应力混凝土板桩》（图集号 ZPZ-QC-BZ0012025）要求进行。（5） 边桩与周围建筑物（包括临时设施）的距离应大于 4。5 米，打桩区域内的场地边桩轴线外扩 5 米范围内用压机压实.（6） 主要机械设备调试正常,安全进场。见表 1,如下所示：机械名称调试检查主要内容备注打桩机电路系统、关键结构m26348 66EC 曬32515 7F03 缃电焊机防护罩、电源、接地、接零装置（7）测量仪器及其校核。见表 2仪器名称校核内容备注水准仪光学系统、调平装置等经纬仪光学系统、调平装置等钢尺热变形特性、刻度、精度等2、桩的验收、起吊、搬运、堆放.（1）预制板桩由预制厂生产,进入现场的成品桩，在施工前应由甲方、监理方、总包方、施工单位共同验收。验收依据：桩的结构图，法律规范中有关预制砼板桩外观检查条款，同时应提供以下资料：桩的结构图，材料检验试验报告,隐蔽工程验收记录，砼强度试验报告、养护方法等.（2）预制桩应达到设计强度的 100%方可起吊，桩在起吊和搬用时，必须做到平衡并不得损坏,水平调运时，吊点距桩端 0.207L(L 为桩长)，单点起吊时,吊点距桩端 0。293L。(3）桩的堆放场地应平整坚实，不得产生不均匀沉陷,堆放层数不得超过两层，不同规格的桩应分别堆放。（4)板桩在施工过程中,搁置点和起吊点应设置在吊钩的位...
