U型桥台施工方案

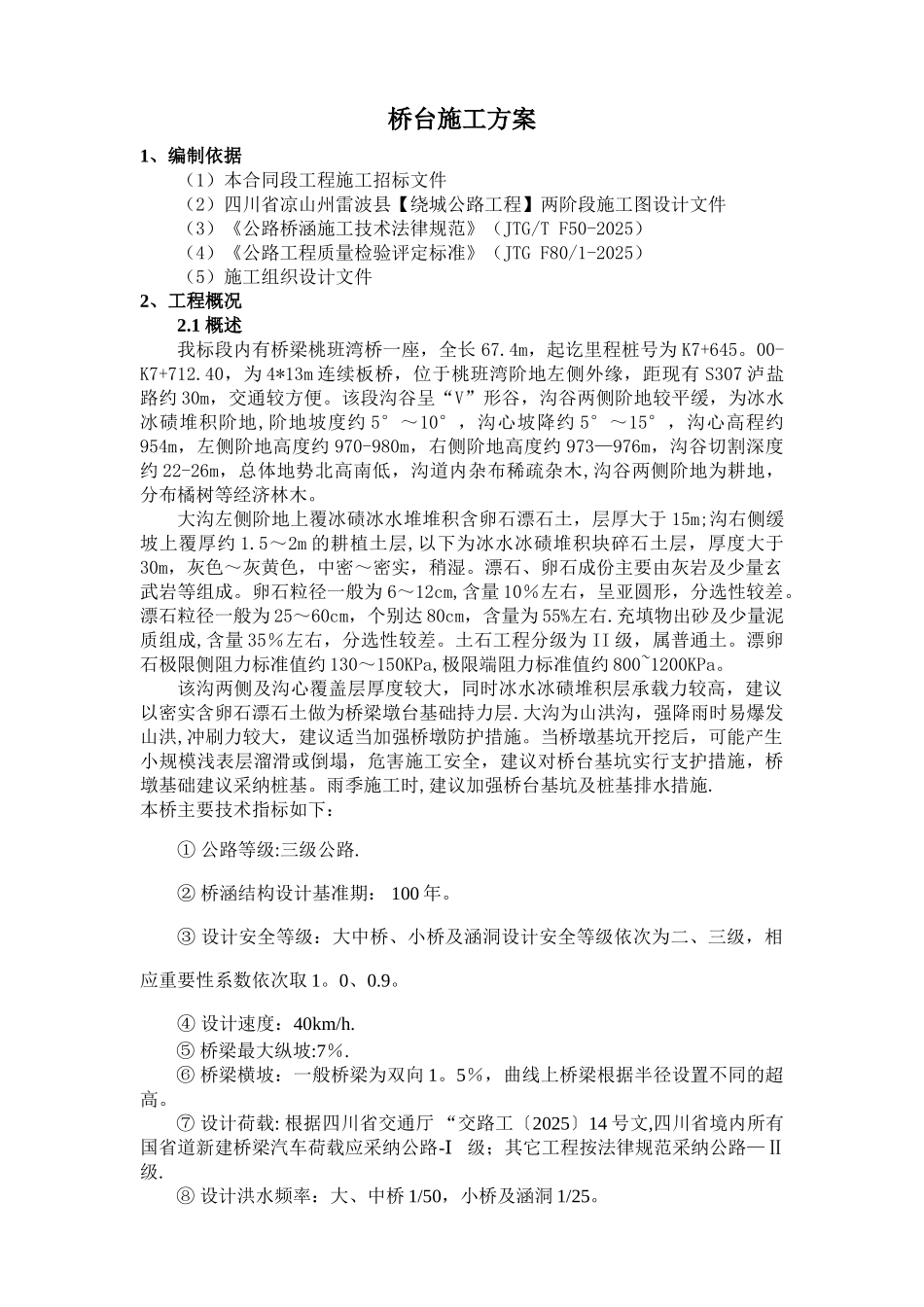

桥台施工方案1、编制依据（1）本合同段工程施工招标文件（2）四川省凉山州雷波县【绕城公路工程】两阶段施工图设计文件（3）《公路桥涵施工技术法律规范》（JTG/T F50-2025）（4）《公路工程质量检验评定标准》（JTG F80/1-2025）（5）施工组织设计文件2、工程概况2.1 概述我标段内有桥梁桃班湾桥一座，全长 67.4m，起讫里程桩号为 K7+645。00-K7+712.40，为 4*13m 连续板桥，位于桃班湾阶地左侧外缘，距现有 S307 泸盐路约 30m，交通较方便。该段沟谷呈“V”形谷，沟谷两侧阶地较平缓，为冰水冰碛堆积阶地,阶地坡度约 5°～10°，沟心坡降约 5°～15°，沟心高程约954m，左侧阶地高度约 970-980m，右侧阶地高度约 973—976m，沟谷切割深度约 22-26m，总体地势北高南低，沟道内杂布稀疏杂木,沟谷两侧阶地为耕地，分布橘树等经济林木。大沟左侧阶地上覆冰碛冰水堆堆积含卵石漂石土，层厚大于 15m;沟右侧缓坡上覆厚约 1.5～2m 的耕植土层,以下为冰水冰碛堆积块碎石土层，厚度大于30m，灰色～灰黄色，中密～密实，稍湿。漂石、卵石成份主要由灰岩及少量玄武岩等组成。卵石粒径一般为 6～12cm,含量 10％左右，呈亚圆形，分选性较差。漂石粒径一般为 25～60cm，个别达 80cm，含量为 55%左右.充填物出砂及少量泥质组成,含量 35％左右，分选性较差。土石工程分级为 II 级，属普通土。漂卵石极限侧阻力标准值约 130～150KPa,极限端阻力标准值约 800~1200KPa。该沟两侧及沟心覆盖层厚度较大，同时冰水冰碛堆积层承载力较高，建议以密实含卵石漂石土做为桥梁墩台基础持力层.大沟为山洪沟，强降雨时易爆发山洪,冲刷力较大，建议适当加强桥墩防护措施。当桥墩基坑开挖后，可能产生小规模浅表层溜滑或倒塌，危害施工安全，建议对桥台基坑实行支护措施，桥墩基础建议采纳桩基。雨季施工时,建议加强桥台基坑及桩基排水措施.本桥主要技术指标如下：① 公路等级:三级公路.② 桥涵结构设计基准期： 100 年。③ 设计安全等级：大中桥、小桥及涵洞设计安全等级依次为二、三级，相应重要性系数依次取 1。0、0.9。④ 设计速度：40km/h.⑤ 桥梁最大纵坡:7％.⑥ 桥梁横坡：一般桥梁为双向 1。5％，曲线上桥梁根据半径设置不同的超高。⑦ 设计荷载: 根据四川省交通厅 “交路工〔2025〕14 号文,四川省境内所有国省道新建桥梁汽车荷载应采纳公路-Ⅰ级；其它工程按法律规范采纳公路—Ⅱ级.⑧ 设计洪水频率：大、中桥 1/50，小桥及...
