WJ-8B型扣件安装技术交底

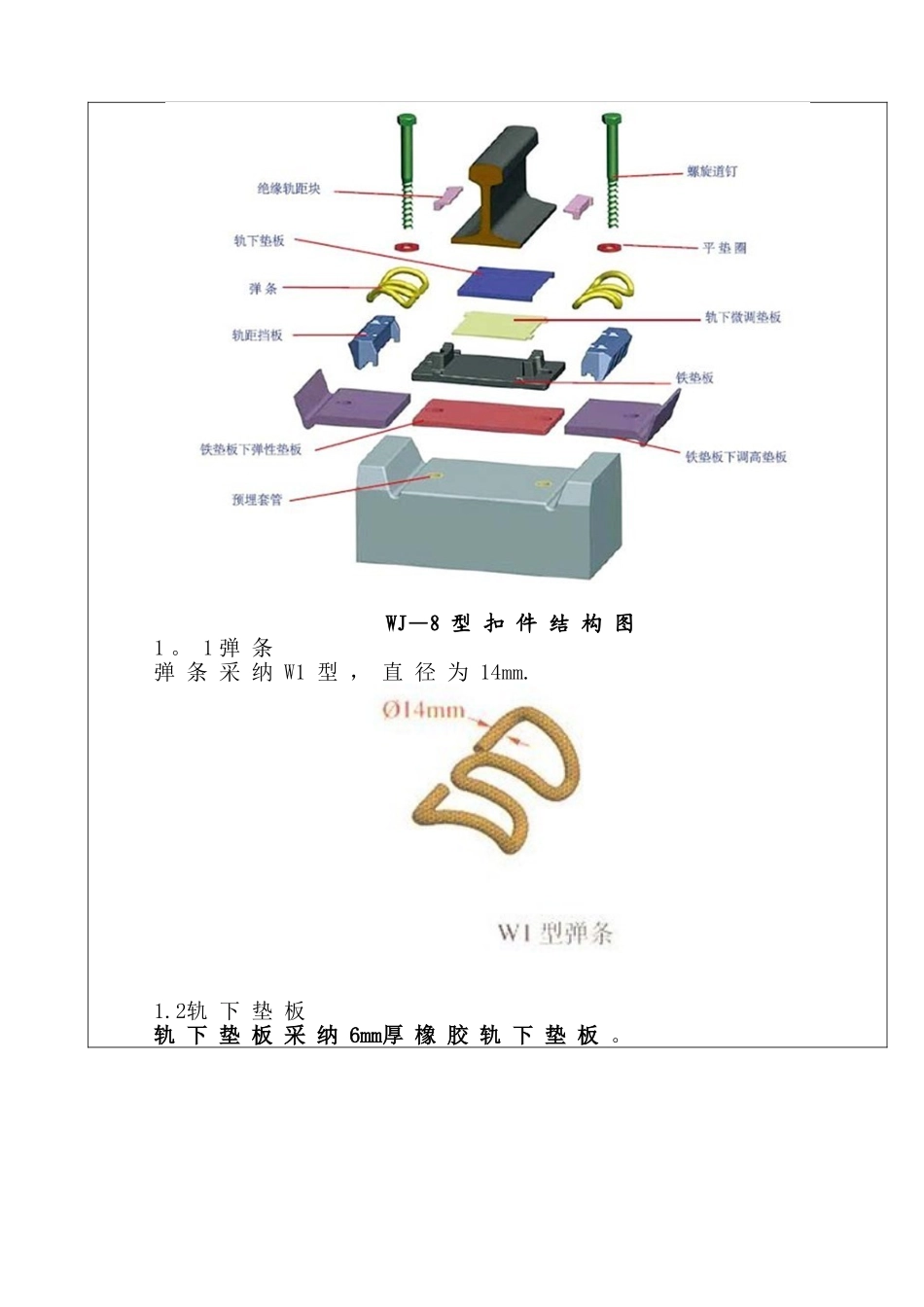

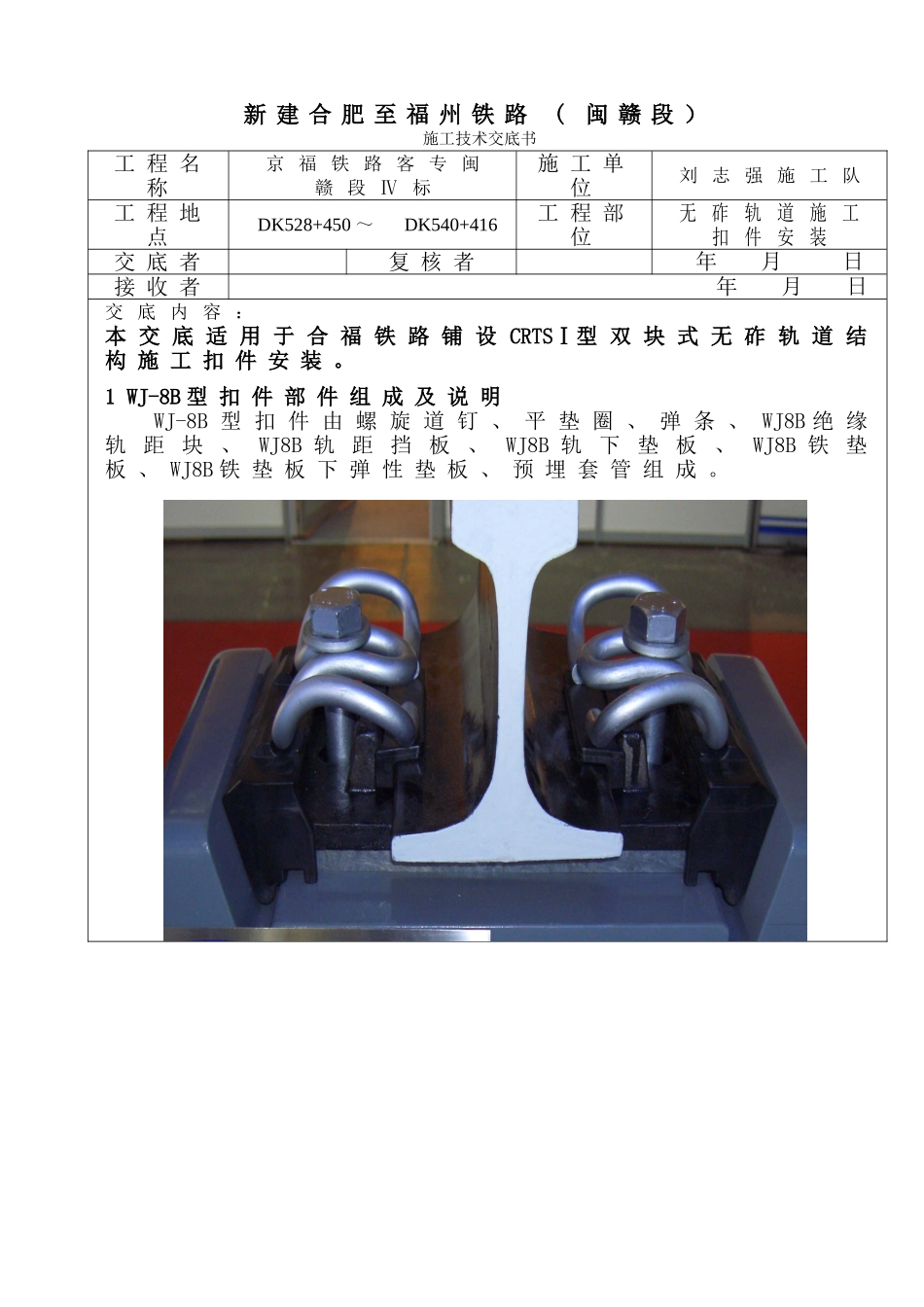

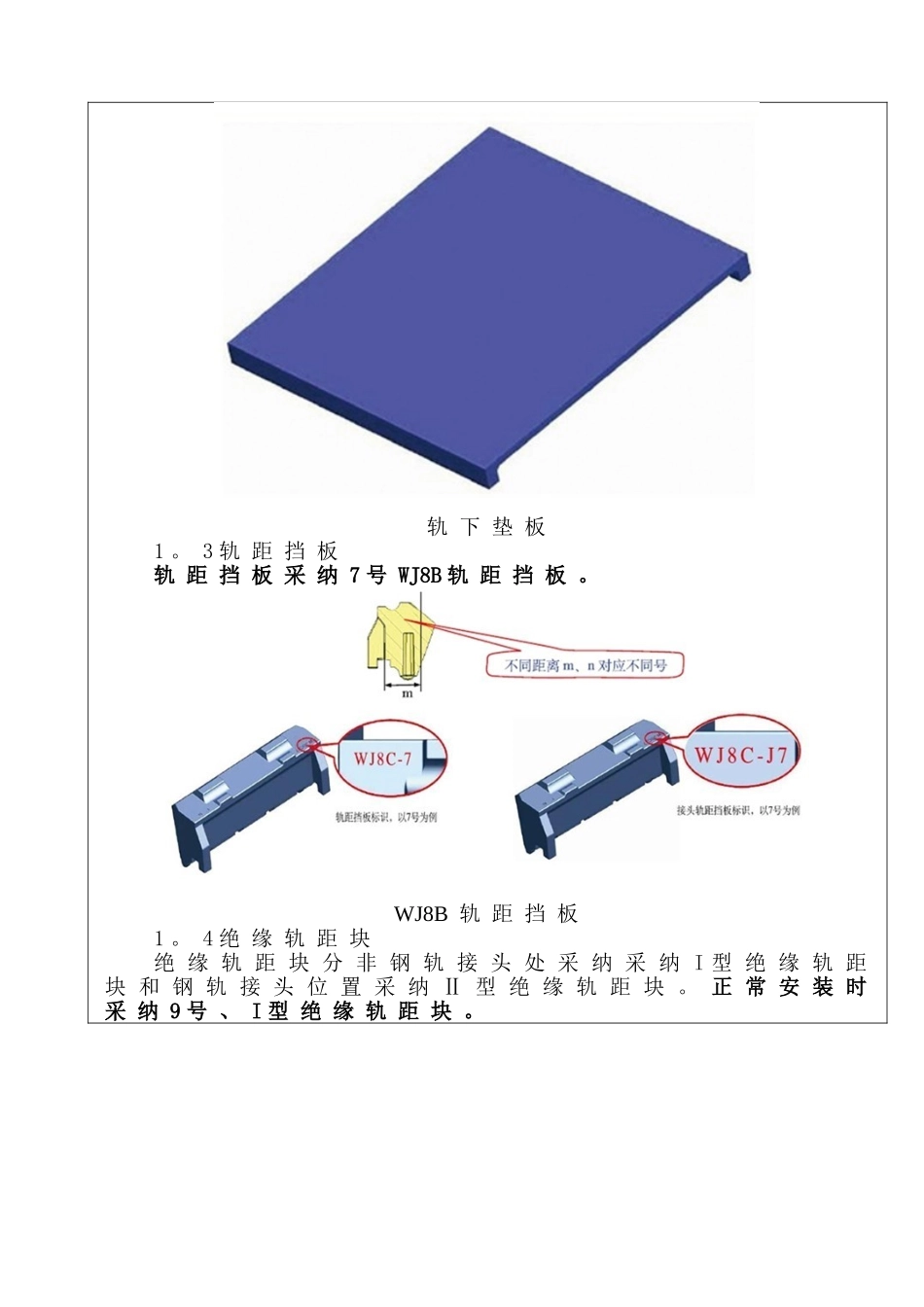

新 建 合 肥 至 福 州 铁 路(闽 赣 段 ）施工技术交底书工 程 名称京 福 铁 路 客 专 闽赣 段 Ⅳ 标施 工 单位刘 志 强 施 工 队工 程 地点DK528+450 ～ DK540+416工 程 部位无 砟 轨 道 施 工扣 件 安 装交 底 者复 核 者 年 月 日接 收 者 年 月 日交 底 内 容 ：本 交 底 适 用 于 合 福 铁 路 铺 设 CRTSⅠ型 双 块 式 无 砟 轨 道 结构 施 工 扣 件 安 装 。1 WJ-8B 型 扣 件 部 件 组 成 及 说 明WJ-8B 型 扣 件 由 螺 旋 道 钉 、 平 垫 圈 、 弹 条 、 WJ8B 绝 缘轨 距 块 、 WJ8B 轨 距 挡 板 、 WJ8B 轨 下 垫 板 、 WJ8B 铁 垫板 、 WJ8B 铁 垫 板 下 弹 性 垫 板 、 预 埋 套 管 组 成 。WJ-8 型 扣 件 组 装 图WJ—8 型 扣 件 结 构 图1 。 1 弹 条弹 条 采 纳 W1 型 ， 直 径 为 14mm.1.2轨 下 垫 板轨 下 垫 板 采 纳 6mm厚 橡 胶 轨 下 垫 板 。轨 下 垫 板1 。 3 轨 距 挡 板轨 距 挡 板 采 纳 7 号 WJ8B 轨 距 挡 板 。WJ8B 轨 距 挡 板1 。 4 绝 缘 轨 距 块绝 缘 轨 距 块 分 非 钢 轨 接 头 处 采 纳 采 纳 I 型 绝 缘 轨 距块 和 钢 轨 接 头 位 置 采 纳 Ⅱ 型 绝 缘 轨 距 块 。 正 常 安 装 时采 纳 9 号 、 I 型 绝 缘 轨 距 块 。9 号 、 I 型 绝 缘 轨 距 块1 。 5 铁 垫 板 下 弹 性 垫 板铁 垫 板 下 弹 性 垫 板 采 纳 A 型 铁 垫 板 下 弹 性 垫 板 。WJ8B 铁 垫 板 下 弹 性 垫 板1 。 6 螺 旋 道 钉螺 旋 道 钉 采 纳 S2 、 S3 型 螺 旋 道 钉 两 种 , 在 钢 轨 调 高量 不 大 于 15mm 时 使 用 S2 型 ， 大 于 15mm 时 采 纳 S3 型 .S2 型 螺 旋 道 钉1.7预 埋 套 管该 部 件 预 先 埋 设 于 轨 枕 或 轨 道 板 中 ， 埋 设 精 度 应 满足 要 求 ， 且 预 埋 套 管 顶 面 应 与 轨 枕 或 轨 道 板 承 轨 面 齐平 。 预 埋 套 管 埋 设 后 ， 应 加 盖 塑 料 ( 或 其 他 材 料 ） 盖 以防 雨 水 和 泥 污 进 入 。预 埋...
