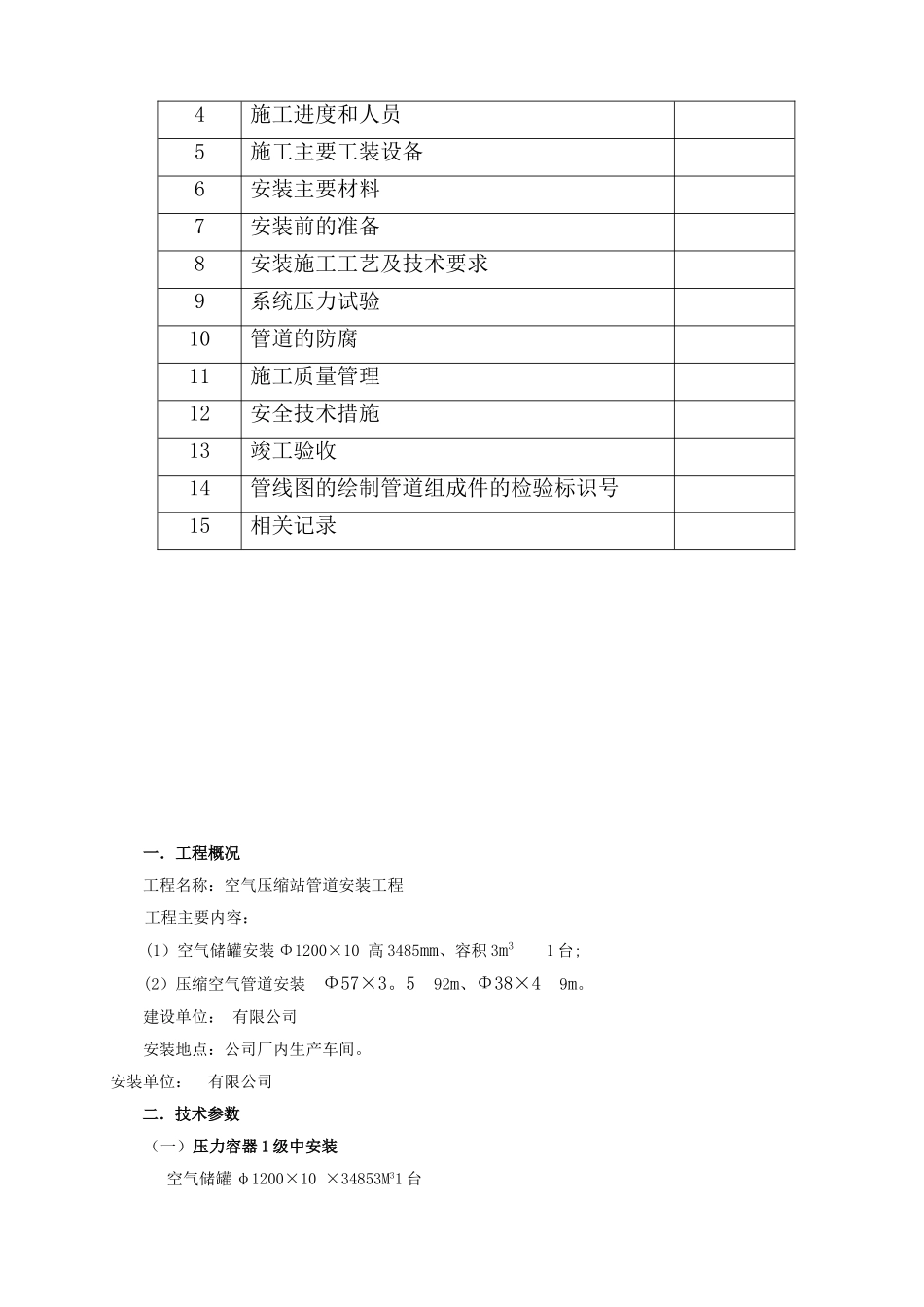

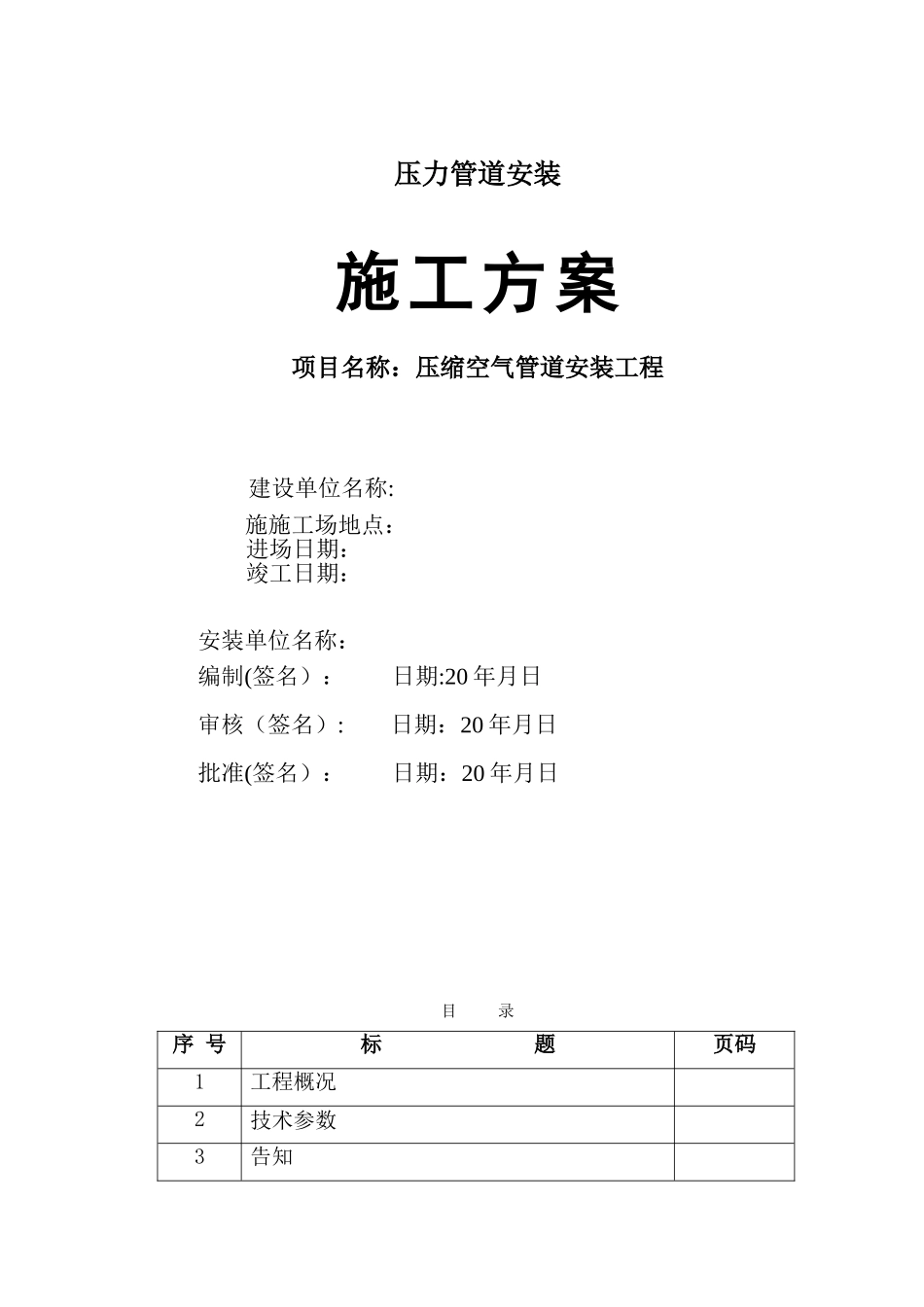

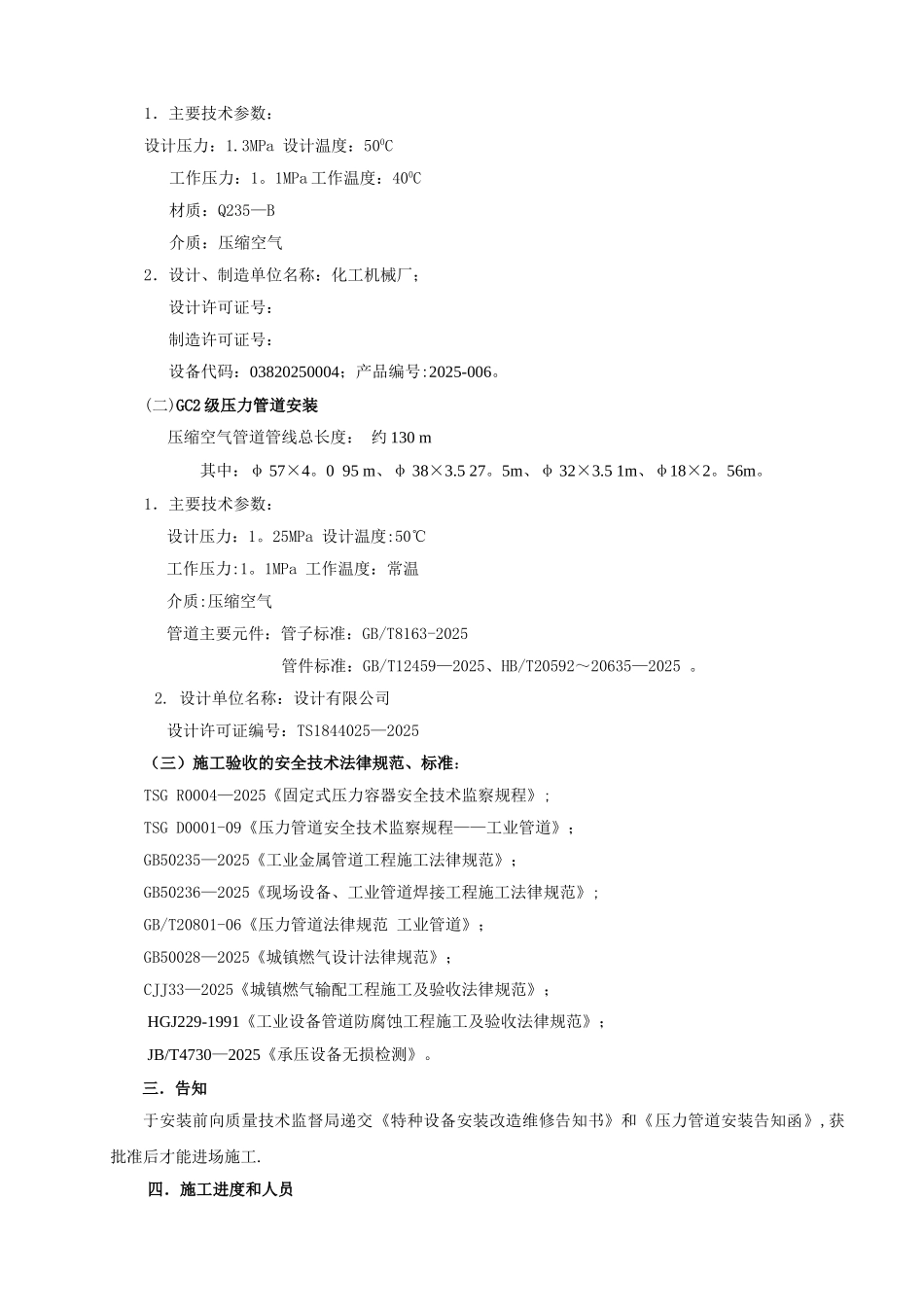

压力管道安装施工方案项目名称：压缩空气管道安装工程建设单位名称:施施工场地点：进场日期：竣工日期：安装单位名称：编制(签名）： 日期:20 年月日审核（签名）: 日期：20 年月日批准(签名）： 日期：20 年月日目 录序 号标 题页码1工程概况2技术参数3告知4施工进度和人员5施工主要工装设备6安装主要材料7安装前的准备8安装施工工艺及技术要求9系统压力试验10管道的防腐11施工质量管理12安全技术措施13竣工验收14管线图的绘制管道组成件的检验标识号15相关记录一．工程概况工程名称：空气压缩站管道安装工程工程主要内容：(1）空气储罐安装 Φ1200×10 高 3485mm、容积 3m3 1 台;(2）压缩空气管道安装 Φ57×3。5 92m、Φ38×4 9m。 建设单位： 有限公司安装地点：公司厂内生产车间。安装单位： 有限公司二．技术参数（一）压力容器 1 级中安装空气储罐 φ1200×10 ×34853M31 台1．主要技术参数：设计压力：1.3MPa 设计温度：500C工作压力：1。1MPa 工作温度：400C材质：Q235—B介质：压缩空气2．设计、制造单位名称：化工机械厂；设计许可证号：制造许可证号：设备代码：03820250004；产品编号:2025-006。(二)GC2 级压力管道安装压缩空气管道管线总长度： 约 130 m其中：φ 57×4。0 95 m、φ 38×3.5 27。5m、φ 32×3.5 1m、φ18×2。56m。1．主要技术参数：设计压力：1。25MPa 设计温度:50℃工作压力:1。1MPa 工作温度：常温介质:压缩空气管道主要元件：管子标准：GB/T8163-2025管件标准：GB/T12459—2025、HB/T20592～20635—2025 。2. 设计单位名称：设计有限公司设计许可证编号：TS1844025—2025 （三）施工验收的安全技术法律规范、标准：TSG R0004—2025《固定式压力容器安全技术监察规程》;TSG D0001-09《压力管道安全技术监察规程——工业管道》；GB50235—2025《工业金属管道工程施工法律规范》；GB50236—2025《现场设备、工业管道焊接工程施工法律规范》;GB/T20801-06《压力管道法律规范 工业管道》；GB50028—2025《城镇燃气设计法律规范》；CJJ33—2025《城镇燃气输配工程施工及验收法律规范》；HGJ229-1991《工业设备管道防腐蚀工程施工及验收法律规范》；JB/T4730—2025《承压设备无损检测》。三．告知于安装前向质量技术监督局递交《特种设备安装改造维修告知书》和《压力管道安装告知函》,获批准后才能进场施工.四．施工进度和人员1．施工进度安装计划工期为 30 天(即进...
