《安全监测监控课》课程设计报告

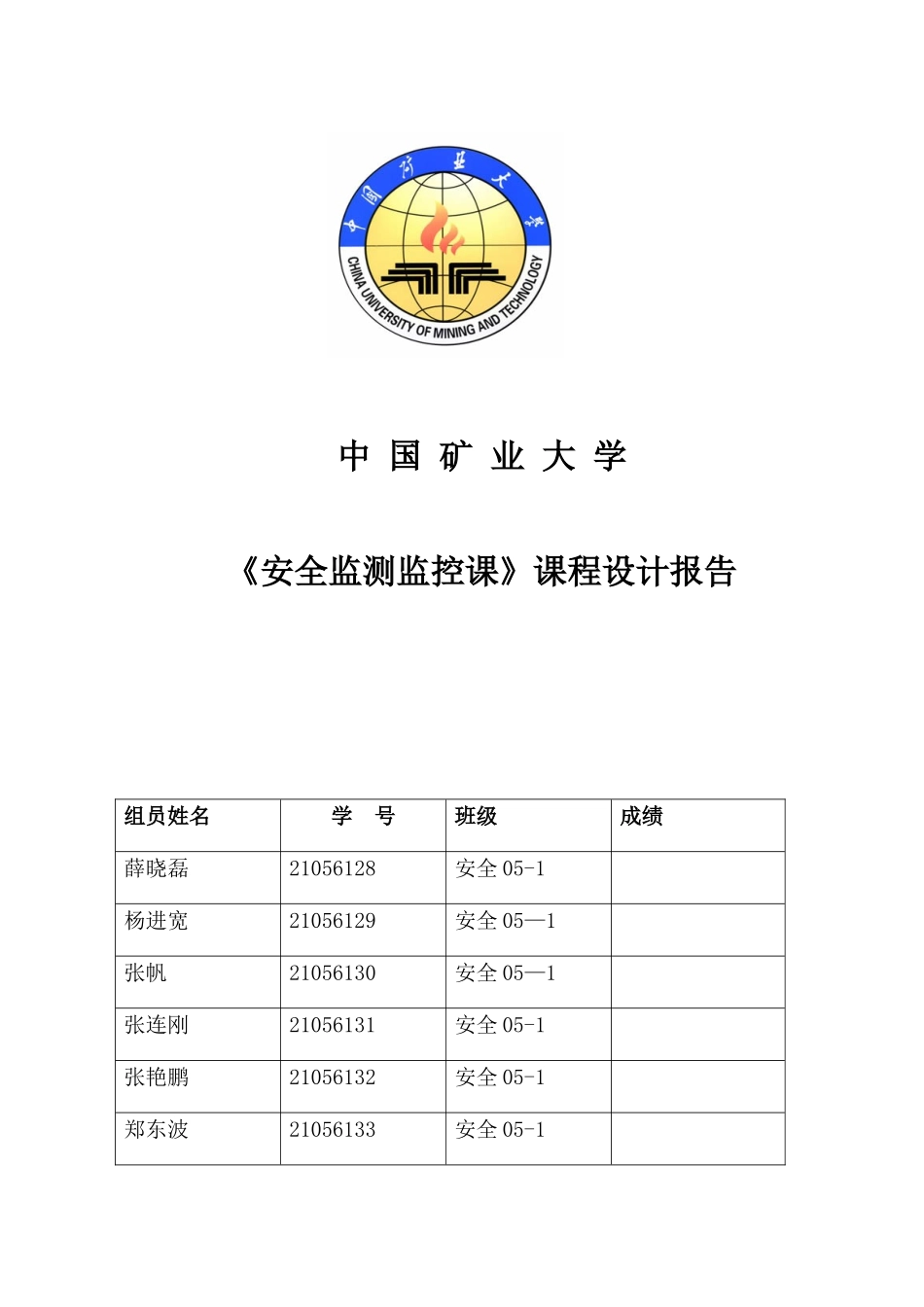

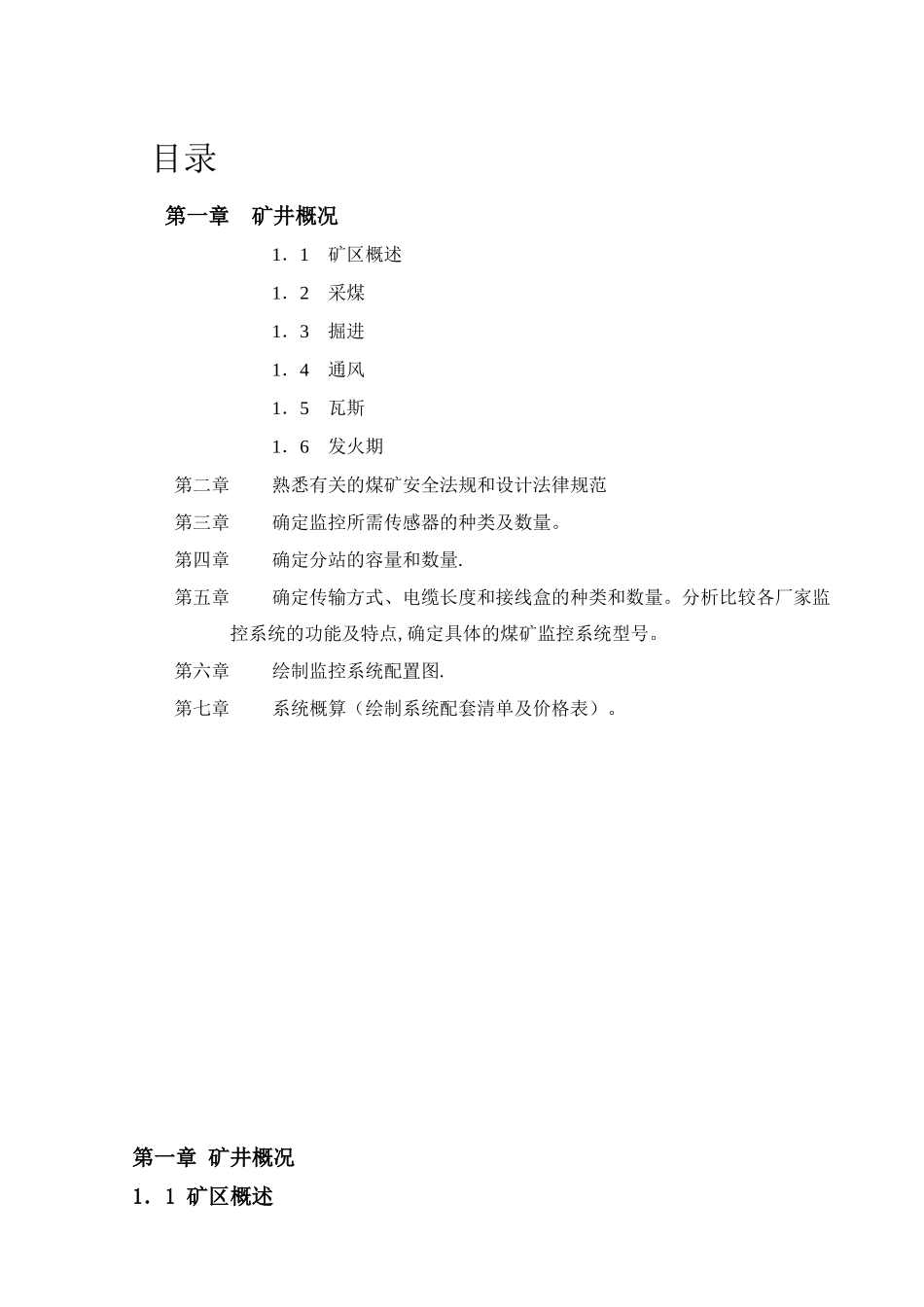

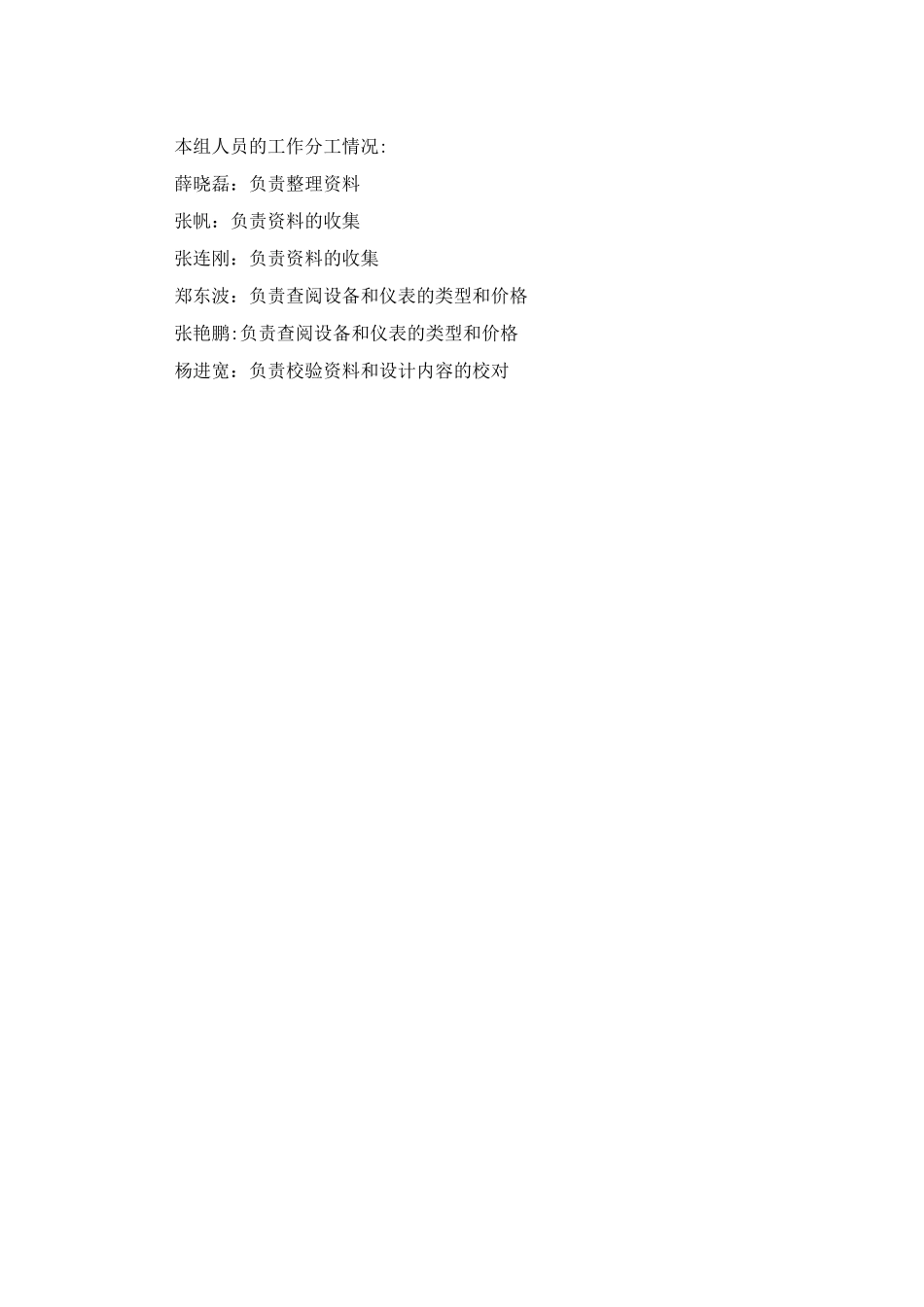

中 国 矿 业 大 学《安全监测监控课》课程设计报告组员姓名学 号班级成绩薛晓磊21056128安全 05-1杨进宽21056129安全 05—1张帆21056130安全 05—1张连刚21056131安全 05-1张艳鹏21056132安全 05-1郑东波21056133安全 05-1本组人员的工作分工情况:薛晓磊：负责整理资料张帆：负责资料的收集张连刚：负责资料的收集郑东波：负责查阅设备和仪表的类型和价格张艳鹏:负责查阅设备和仪表的类型和价格杨进宽：负责校验资料和设计内容的校对 目录第一章 矿井概况 1．1矿区概述1．2采煤1．3掘进1．4通风1．5瓦斯1．6发火期第二章 熟悉有关的煤矿安全法规和设计法律规范第三章 确定监控所需传感器的种类及数量。第四章 确定分站的容量和数量.第五章 确定传输方式、电缆长度和接线盒的种类和数量。分析比较各厂家监控系统的功能及特点,确定具体的煤矿监控系统型号。第六章 绘制监控系统配置图.第七章 系统概算（绘制系统配套清单及价格表）。第一章 矿井概况1．1 矿区概述本矿井设计生产能力为 240 万 t/a，服务年限为 55.14a。本矿井采纳立井单水平上下山方式开拓，第一水平为+855m。主井井筒直径为 6.5m，净断面积为 33。18㎡;副井井筒直径为 7。5m，净断面积为 44.18㎡.井下煤炭主要采纳胶带输送机运输；辅助运输采纳架线式电机车牵引矿车运输，带区采纳无极绳绞车牵引 1.5t 固定式矿车、5t材料车、1.5t 平板车运输。矿井为低瓦斯矿,煤尘有爆炸危险。矿井工作制度为“三八”制，提升设备年工作日为 330 天.由于矿井的井型较大，所以主井采纳箕斗提升煤炭，副井采纳罐笼提升设备、材料、运送人员。1。1．1 矿区的地理位置汾西矿业集团新峪煤矿有限责任公司，位于山西省吕梁地区孝义市兑镇镇，在孝义市城西 20 处，距介休城约 45。地理坐标东经 111°35′12″～111°39′03″，北纬 37°00′40″～37°07′29″。1。1.2 矿区的地形特点矿区位于吕梁山中段,汾河中游西岸,属黄土高原中丘陵地貌,矿区最高点位于南部海拔标高 1150。2，最低点位于矿区中北部的兑镇河谷，海拔标高 847.50.相对高差302.7，矿区地势形态为南部中部相对较高,北部东部相对较低,区内沟谷纵横呈“V”字型发育，沟谷基本呈南北向,新生界的黄土主要分布在山梁垣上，基岩一般多出露在沟谷中，纵观全区其地貌特征为中等切割至轻微切割的中低丘陵类型。1.1.3 矿区的交通条件矿区交通便利，南同蒲铁路介（休）西(泉)支线从矿区边界穿过，并设有...
