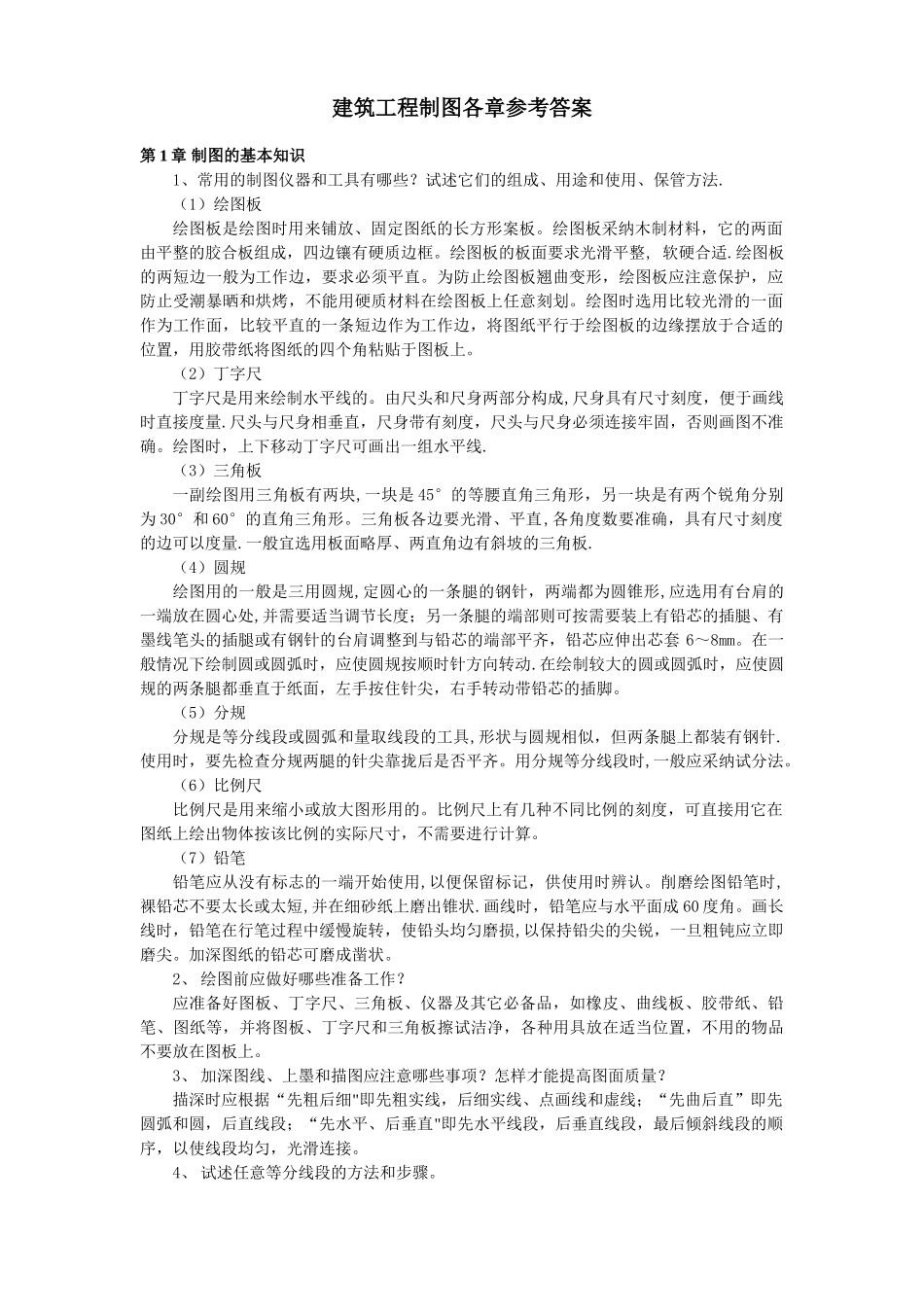

建筑工程制图各章参考答案第 1 章 制图的基本知识1、常用的制图仪器和工具有哪些？试述它们的组成、用途和使用、保管方法.（1）绘图板绘图板是绘图时用来铺放、固定图纸的长方形案板。绘图板采纳木制材料，它的两面由平整的胶合板组成，四边镶有硬质边框。绘图板的板面要求光滑平整, 软硬合适.绘图板的两短边一般为工作边，要求必须平直。为防止绘图板翘曲变形，绘图板应注意保护，应防止受潮暴晒和烘烤，不能用硬质材料在绘图板上任意刻划。绘图时选用比较光滑的一面作为工作面，比较平直的一条短边作为工作边，将图纸平行于绘图板的边缘摆放于合适的位置，用胶带纸将图纸的四个角粘贴于图板上。（2）丁字尺丁字尺是用来绘制水平线的。由尺头和尺身两部分构成,尺身具有尺寸刻度，便于画线时直接度量.尺头与尺身相垂直，尺身带有刻度，尺头与尺身必须连接牢固，否则画图不准确。绘图时，上下移动丁字尺可画出一组水平线.（3）三角板一副绘图用三角板有两块,一块是 45°的等腰直角三角形，另一块是有两个锐角分别为 30°和 60°的直角三角形。三角板各边要光滑、平直,各角度数要准确，具有尺寸刻度的边可以度量.一般宜选用板面略厚、两直角边有斜坡的三角板.（4）圆规绘图用的一般是三用圆规,定圆心的一条腿的钢针，两端都为圆锥形,应选用有台肩的一端放在圆心处,并需要适当调节长度；另一条腿的端部则可按需要装上有铅芯的插腿、有墨线笔头的插腿或有钢针的台肩调整到与铅芯的端部平齐，铅芯应伸出芯套 6～8mm。在一般情况下绘制圆或圆弧时，应使圆规按顺时针方向转动.在绘制较大的圆或圆弧时，应使圆规的两条腿都垂直于纸面，左手按住针尖，右手转动带铅芯的插脚。（5）分规分规是等分线段或圆弧和量取线段的工具,形状与圆规相似，但两条腿上都装有钢针.使用时，要先检查分规两腿的针尖靠拢后是否平齐。用分规等分线段时,一般应采纳试分法。（6）比例尺比例尺是用来缩小或放大图形用的。比例尺上有几种不同比例的刻度，可直接用它在图纸上绘出物体按该比例的实际尺寸，不需要进行计算。（7）铅笔铅笔应从没有标志的一端开始使用,以便保留标记，供使用时辨认。削磨绘图铅笔时,裸铅芯不要太长或太短,并在细砂纸上磨出锥状.画线时，铅笔应与水平面成 60 度角。画长线时，铅笔在行笔过程中缓慢旋转，使铅头均匀磨损,以保持铅尖的尖锐，一旦粗钝应立即磨尖。加深图纸的铅芯可磨成凿状。2、 绘图前应做好哪些准备工作？应准备好图板、丁字尺...
