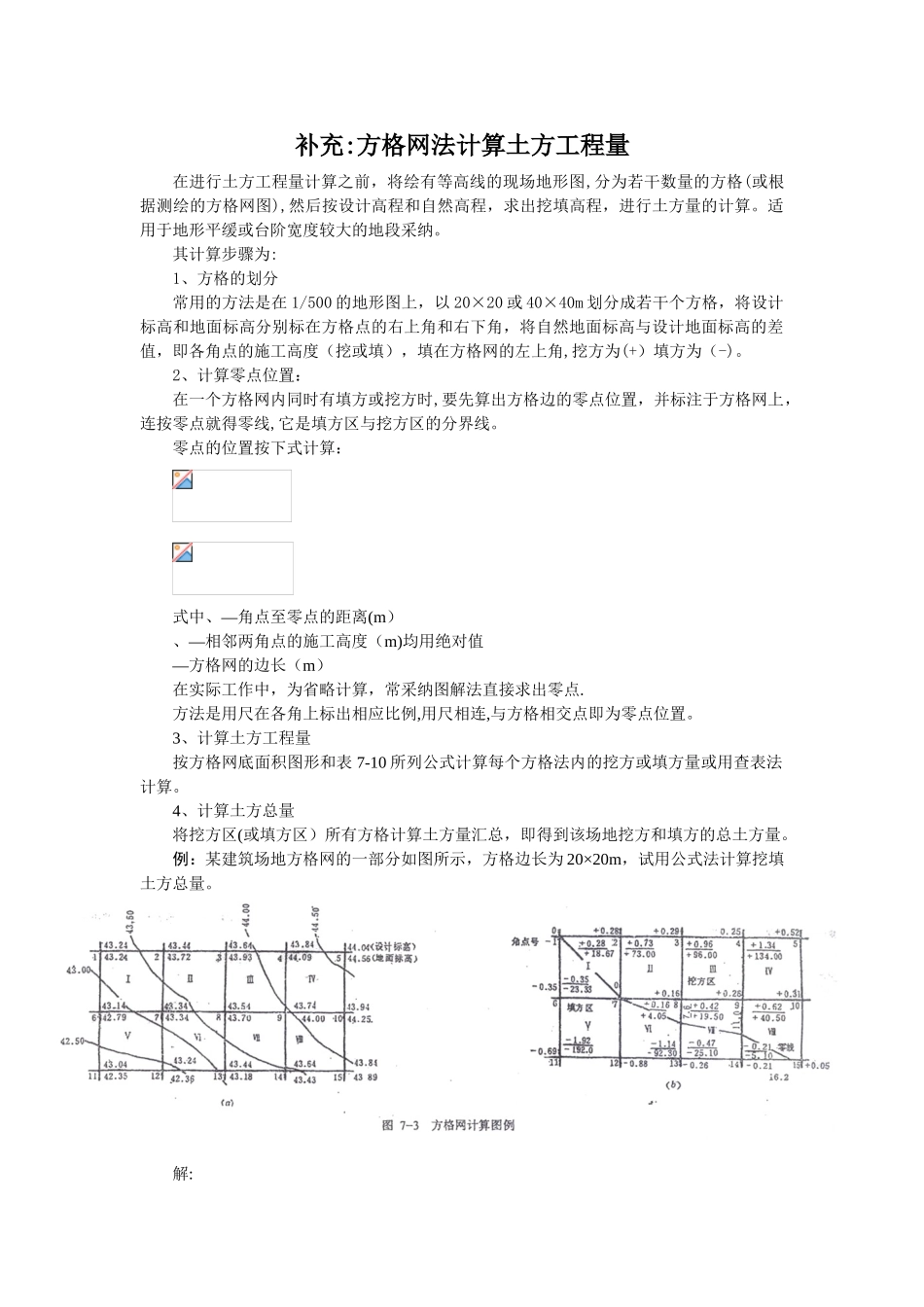

补充:方格网法计算土方工程量在进行土方工程量计算之前，将绘有等高线的现场地形图,分为若干数量的方格(或根据测绘的方格网图),然后按设计高程和自然高程，求出挖填高程，进行土方量的计算。适用于地形平缓或台阶宽度较大的地段采纳。其计算步骤为:1、方格的划分常用的方法是在 1/500 的地形图上，以 20×20 或 40×40m 划分成若干个方格，将设计标高和地面标高分别标在方格点的右上角和右下角，将自然地面标高与设计地面标高的差值，即各角点的施工高度（挖或填），填在方格网的左上角,挖方为(+）填方为（-)。2、计算零点位置：在一个方格网内同时有填方或挖方时,要先算出方格边的零点位置，并标注于方格网上，连按零点就得零线,它是填方区与挖方区的分界线。零点的位置按下式计算：式中、—角点至零点的距离(m）、—相邻两角点的施工高度（m)均用绝对值—方格网的边长（m）在实际工作中，为省略计算，常采纳图解法直接求出零点.方法是用尺在各角上标出相应比例,用尺相连,与方格相交点即为零点位置。3、计算土方工程量按方格网底面积图形和表 7-10 所列公式计算每个方格法内的挖方或填方量或用查表法计算。4、计算土方总量将挖方区(或填方区）所有方格计算土方量汇总，即得到该场地挖方和填方的总土方量。例：某建筑场地方格网的一部分如图所示，方格边长为 20×20m，试用公式法计算挖填土方总量。解:（1）划分方格网计算方格各点的施工高度(2）计算零点位置：从图 7—3（b)中知，8~13，9~14，14~15 三条方格边两端的施工高度符号不同，说明在此方格边上有零点存在。8—13 线9—14 线14-15 线将各零点标于图上,并将零点线连接起来。(3）计算土方量方格 I：底面为两个三角形三角形 127：:三角形 167：方格ⅡⅢⅣⅤ底面为正方形：方格 V，底面为一个三角形，一个梯形:三角形：梯形： 方格网Ⅶ：底面为两个梯形方格网Ⅷ:底面为三角形和五边形（4）土方量汇总：假如地形起伏变化较大地区，或者挖填深度较大又不规则的地区采纳横断面法，计算较为方便.
