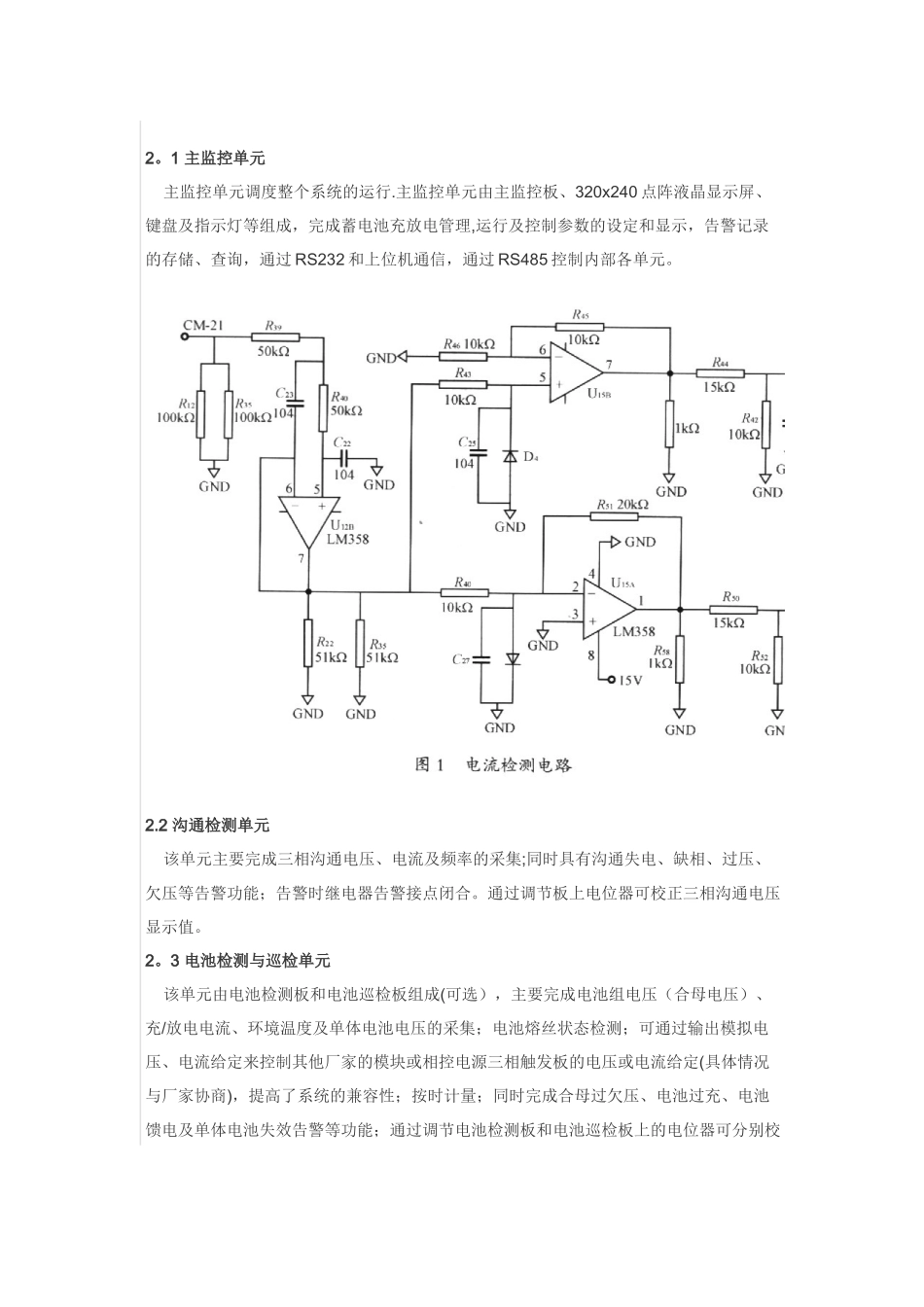

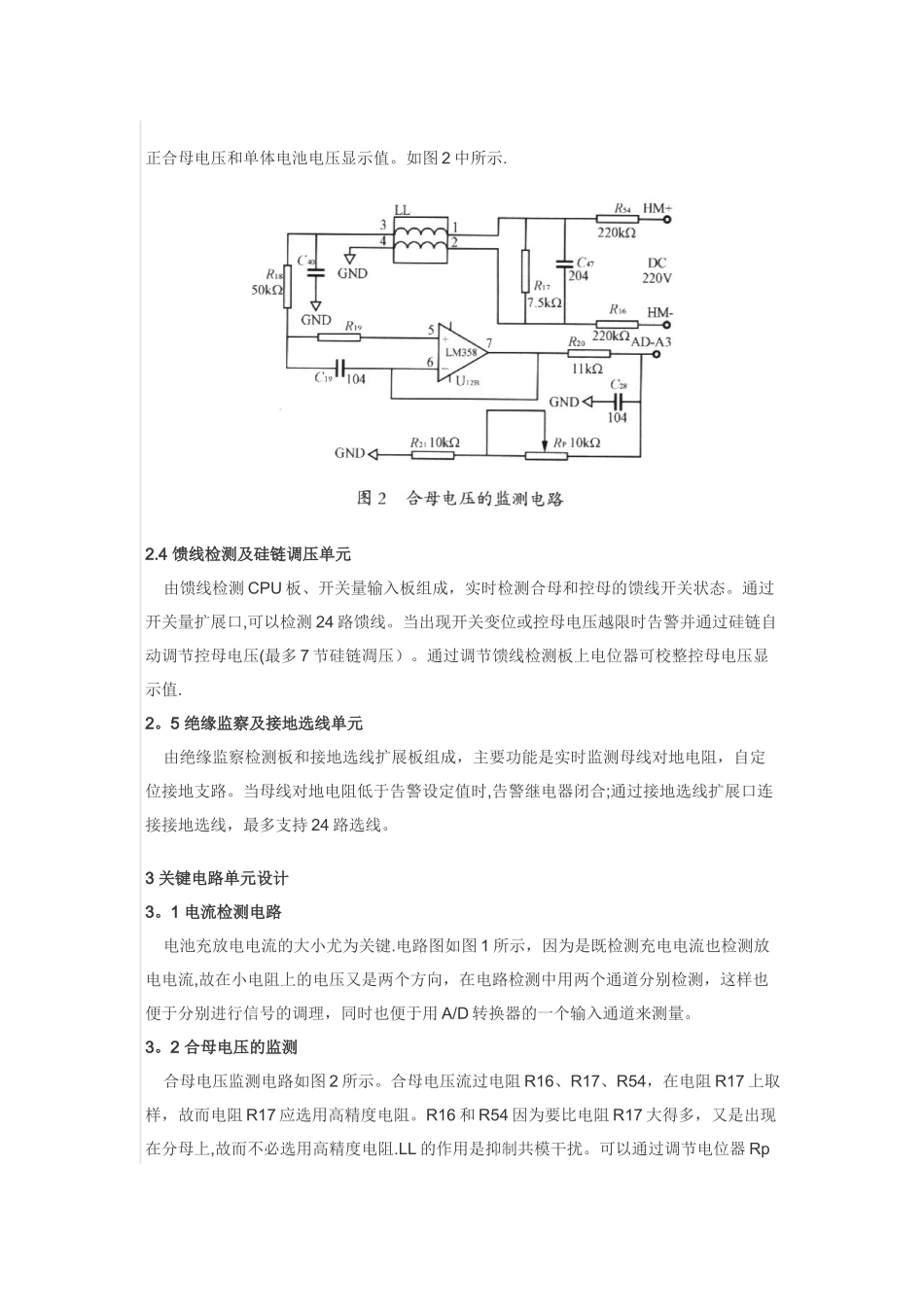

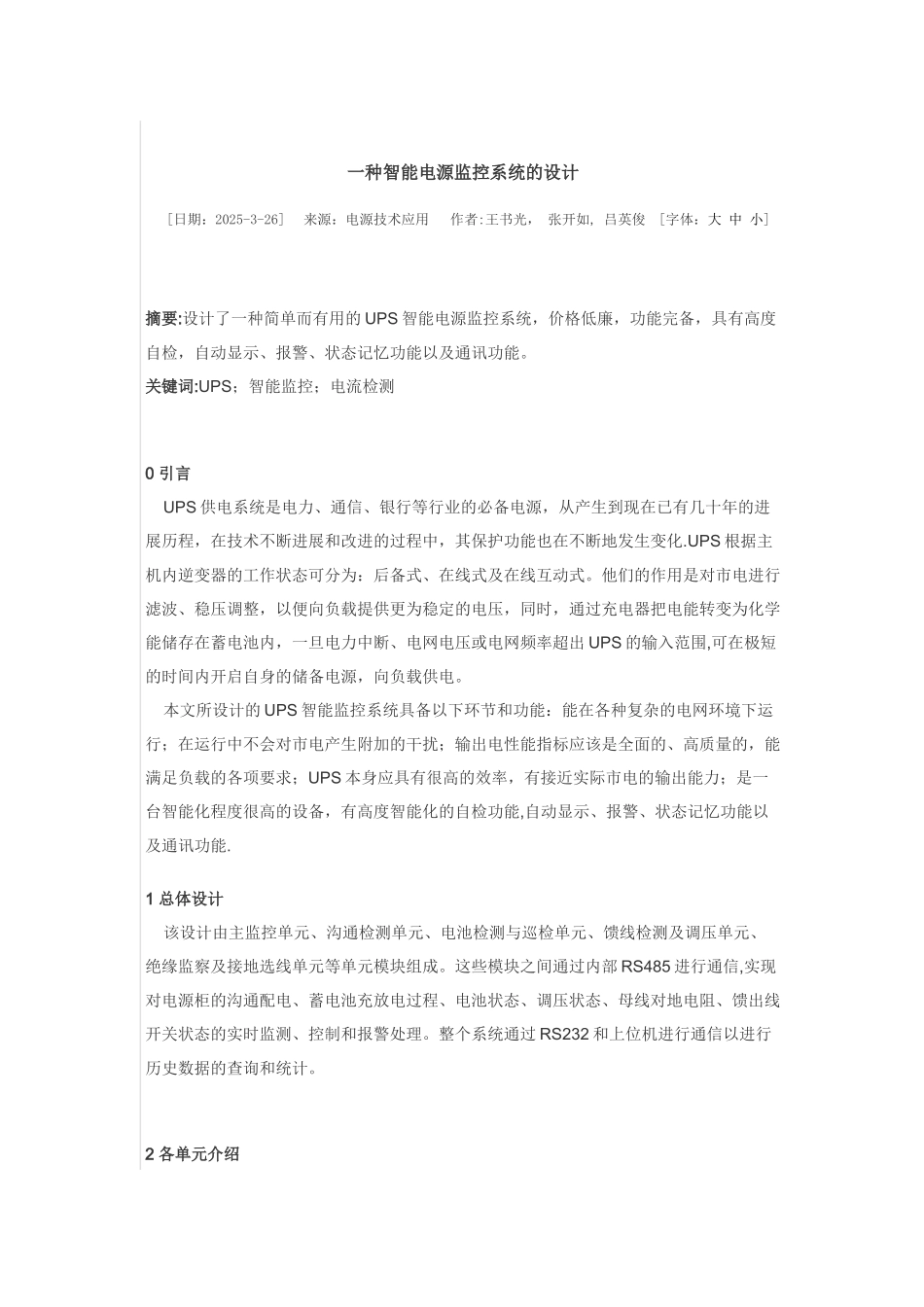

一种智能电源监控系统的设计[日期：2025-3-26]来源：电源技术应用 作者:王书光， 张开如, 吕英俊[字体：大 中 小] 摘要:设计了一种简单而有用的 UPS 智能电源监控系统，价格低廉，功能完备，具有高度自检，自动显示、报警、状态记忆功能以及通讯功能。关键词:UPS；智能监控；电流检测 0 引言 UPS 供电系统是电力、通信、银行等行业的必备电源，从产生到现在已有几十年的进展历程，在技术不断进展和改进的过程中，其保护功能也在不断地发生变化.UPS 根据主机内逆变器的工作状态可分为：后备式、在线式及在线互动式。他们的作用是对市电进行滤波、稳压调整，以便向负载提供更为稳定的电压，同时，通过充电器把电能转变为化学能储存在蓄电池内，一旦电力中断、电网电压或电网频率超出 UPS 的输入范围,可在极短的时间内开启自身的储备电源，向负载供电。 本文所设计的 UPS 智能监控系统具备以下环节和功能：能在各种复杂的电网环境下运行；在运行中不会对市电产生附加的干扰；输出电性能指标应该是全面的、高质量的，能满足负载的各项要求；UPS 本身应具有很高的效率，有接近实际市电的输出能力；是一台智能化程度很高的设备，有高度智能化的自检功能,自动显示、报警、状态记忆功能以及通讯功能.1 总体设计 该设计由主监控单元、沟通检测单元、电池检测与巡检单元、馈线检测及调压单元、绝缘监察及接地选线单元等单元模块组成。这些模块之间通过内部 RS485 进行通信,实现对电源柜的沟通配电、蓄电池充放电过程、电池状态、调压状态、母线对地电阻、馈出线开关状态的实时监测、控制和报警处理。整个系统通过 RS232 和上位机进行通信以进行历史数据的查询和统计。2 各单元介绍2。1 主监控单元 主监控单元调度整个系统的运行.主监控单元由主监控板、320x240 点阵液晶显示屏、键盘及指示灯等组成，完成蓄电池充放电管理,运行及控制参数的设定和显示，告警记录的存储、查询，通过 RS232 和上位机通信，通过 RS485 控制内部各单元。2.2 沟通检测单元 该单元主要完成三相沟通电压、电流及频率的采集;同时具有沟通失电、缺相、过压、欠压等告警功能；告警时继电器告警接点闭合。通过调节板上电位器可校正三相沟通电压显示值。2。3 电池检测与巡检单元 该单元由电池检测板和电池巡检板组成(可选），主要完成电池组电压（合母电压）、充/放电电流、环境温度及单体电池电压的采集；电池熔丝状态检测；可通过输出模拟电压、电...
