一般四级公路设计流程

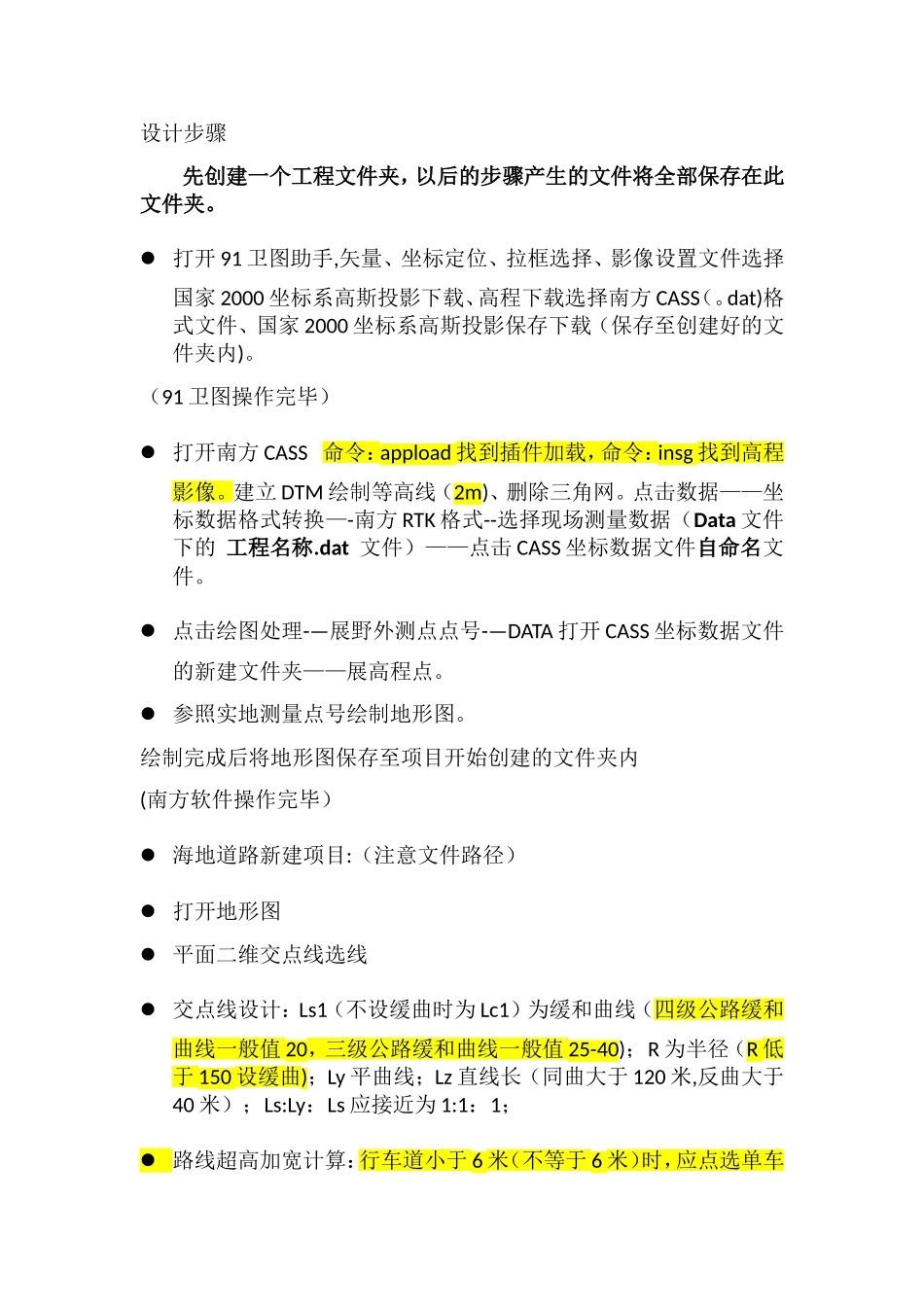

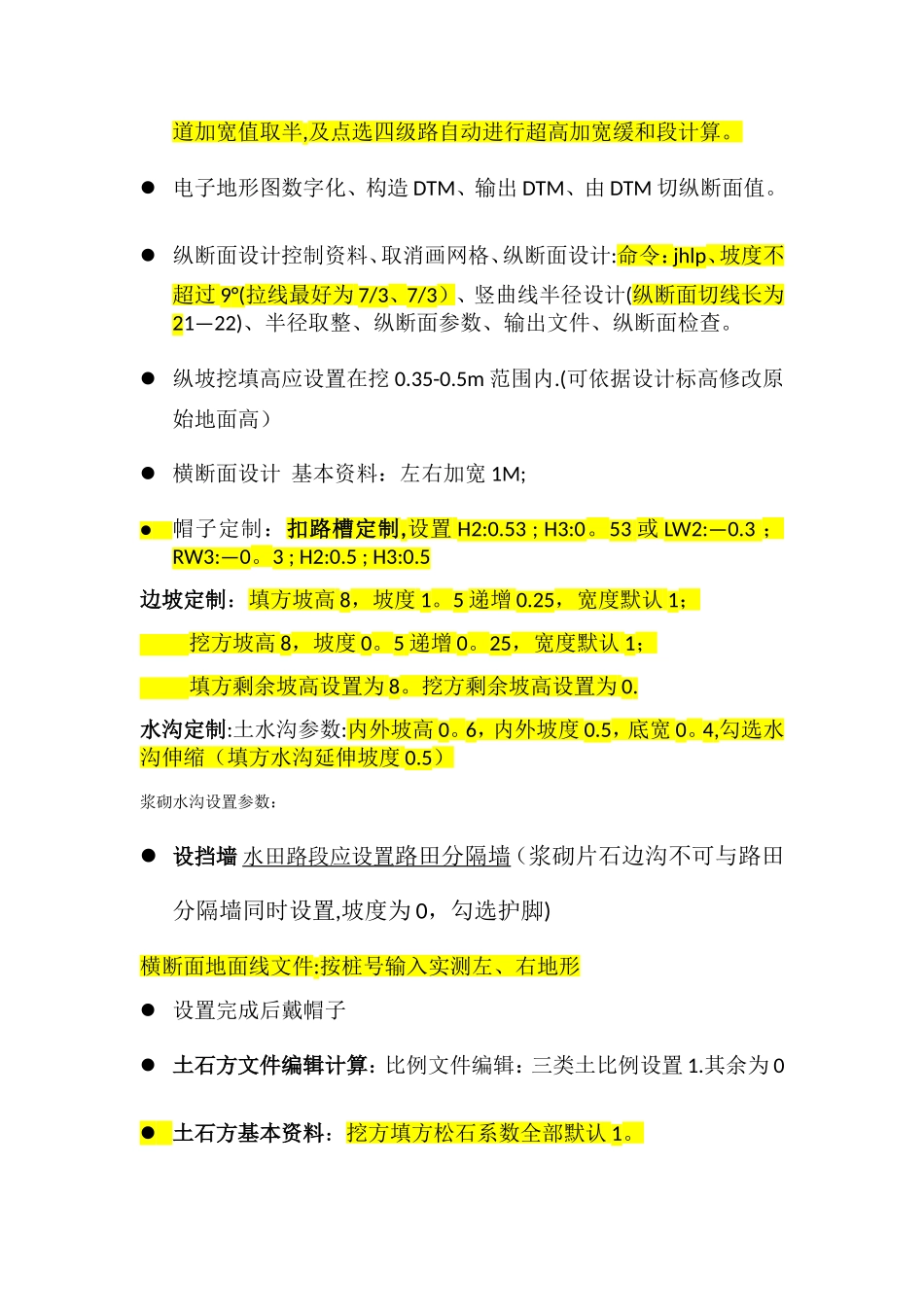

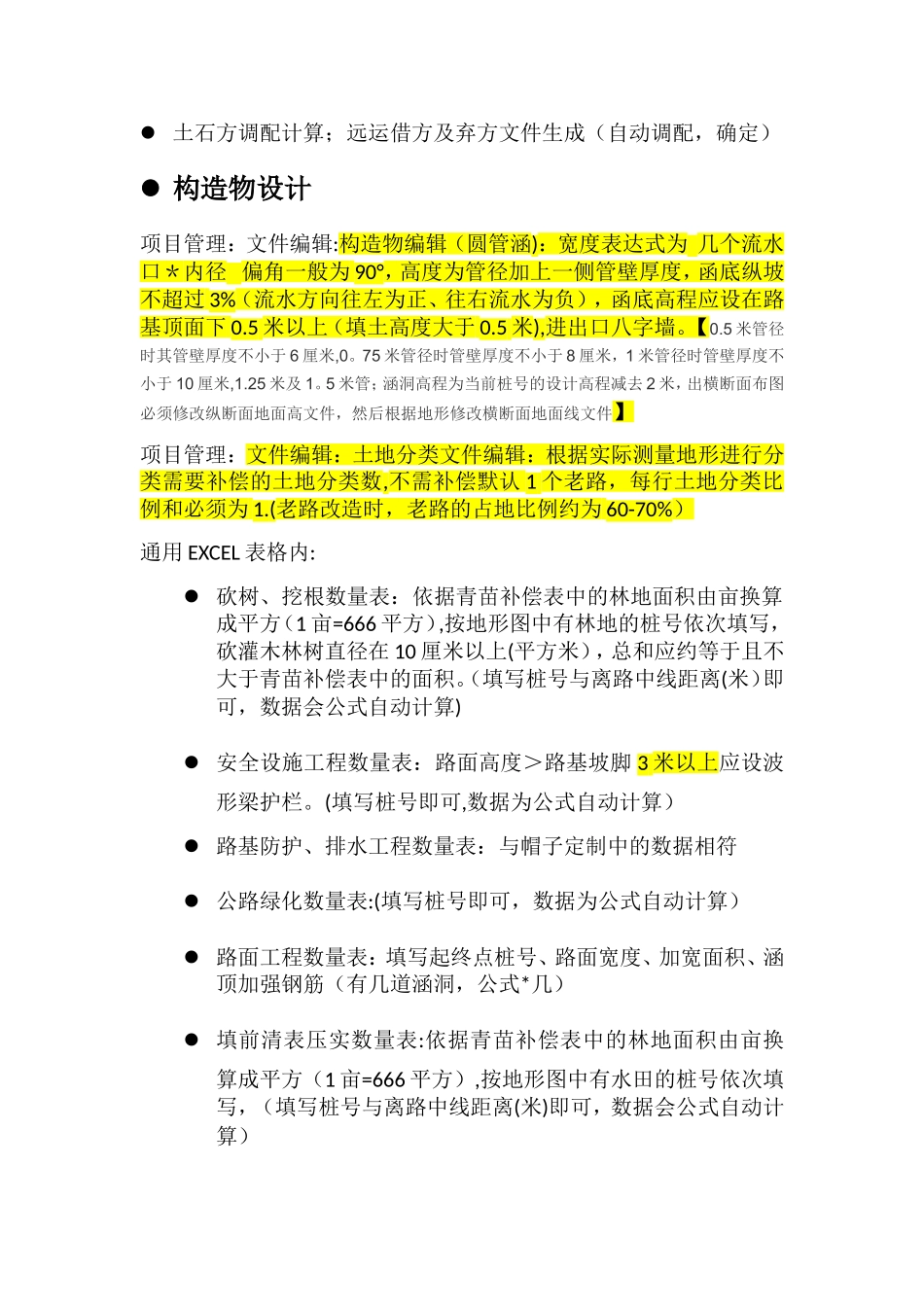

设计步骤先创建一个工程文件夹，以后的步骤产生的文件将全部保存在此文件夹。 打开 91 卫图助手,矢量、坐标定位、拉框选择、影像设置文件选择国家 2000 坐标系高斯投影下载、高程下载选择南方 CASS（。dat)格式文件、国家 2000 坐标系高斯投影保存下载（保存至创建好的文件夹内)。（91 卫图操作完毕） 打开南方 CASS 命令：appload 找到插件加载，命令：insg 找到高程影像。建立 DTM 绘制等高线（2m)、删除三角网。点击数据——坐标数据格式转换—-南方 RTK 格式--选择现场测量数据（Data 文件下的 工程名称.dat 文件）——点击 CASS 坐标数据文件自命名文件。 点击绘图处理-—展野外测点点号-—DATA 打开 CASS 坐标数据文件的新建文件夹——展高程点。 参照实地测量点号绘制地形图。绘制完成后将地形图保存至项目开始创建的文件夹内(南方软件操作完毕） 海地道路新建项目:（注意文件路径） 打开地形图 平面二维交点线选线 交点线设计：Ls1（不设缓曲时为 Lc1）为缓和曲线（四级公路缓和曲线一般值 20，三级公路缓和曲线一般值 25-40)； R 为半径（R 低于 150 设缓曲)；Ly 平曲线；Lz 直线长（同曲大于 120 米,反曲大于40 米）；Ls:Ly：Ls 应接近为 1:1：1； 路线超高加宽计算：行车道小于 6 米（不等于 6 米）时，应点选单车道加宽值取半,及点选四级路自动进行超高加宽缓和段计算。 电子地形图数字化、构造 DTM、输出 DTM、由 DTM 切纵断面值。 纵断面设计控制资料、取消画网格、纵断面设计:命令：jhlp、坡度不超过 9°(拉线最好为 7/3、7/3）、竖曲线半径设计(纵断面切线长为21—22)、半径取整、纵断面参数、输出文件、纵断面检查。 纵坡挖填高应设置在挖 0.35-0.5m 范围内.(可依据设计标高修改原始地面高） 横断面设计 基本资料：左右加宽 1M;帽子定制：扣路槽定制,设置 H2:0.53 ; H3:0。53 或 LW2:—0.3 ； RW3:—0。3 ; H2:0.5 ; H3:0.5边坡定制：填方坡高 8，坡度 1。5 递增 0.25，宽度默认 1； 挖方坡高 8，坡度 0。5 递增 0。25，宽度默认 1； 填方剩余坡高设置为 8。挖方剩余坡高设置为 0.水沟定制:土水沟参数:内外坡高 0。6，内外坡度 0.5，底宽 0。4,勾选水沟伸缩（填方水沟延伸坡度 0.5）浆砌水沟设置参数： 设挡墙 水田路段应设置 路田分隔墙 （浆砌片石边沟不可与路田分隔墙同时设置,坡度为 0...
