七氟丙烷气体灭火系统施工方案

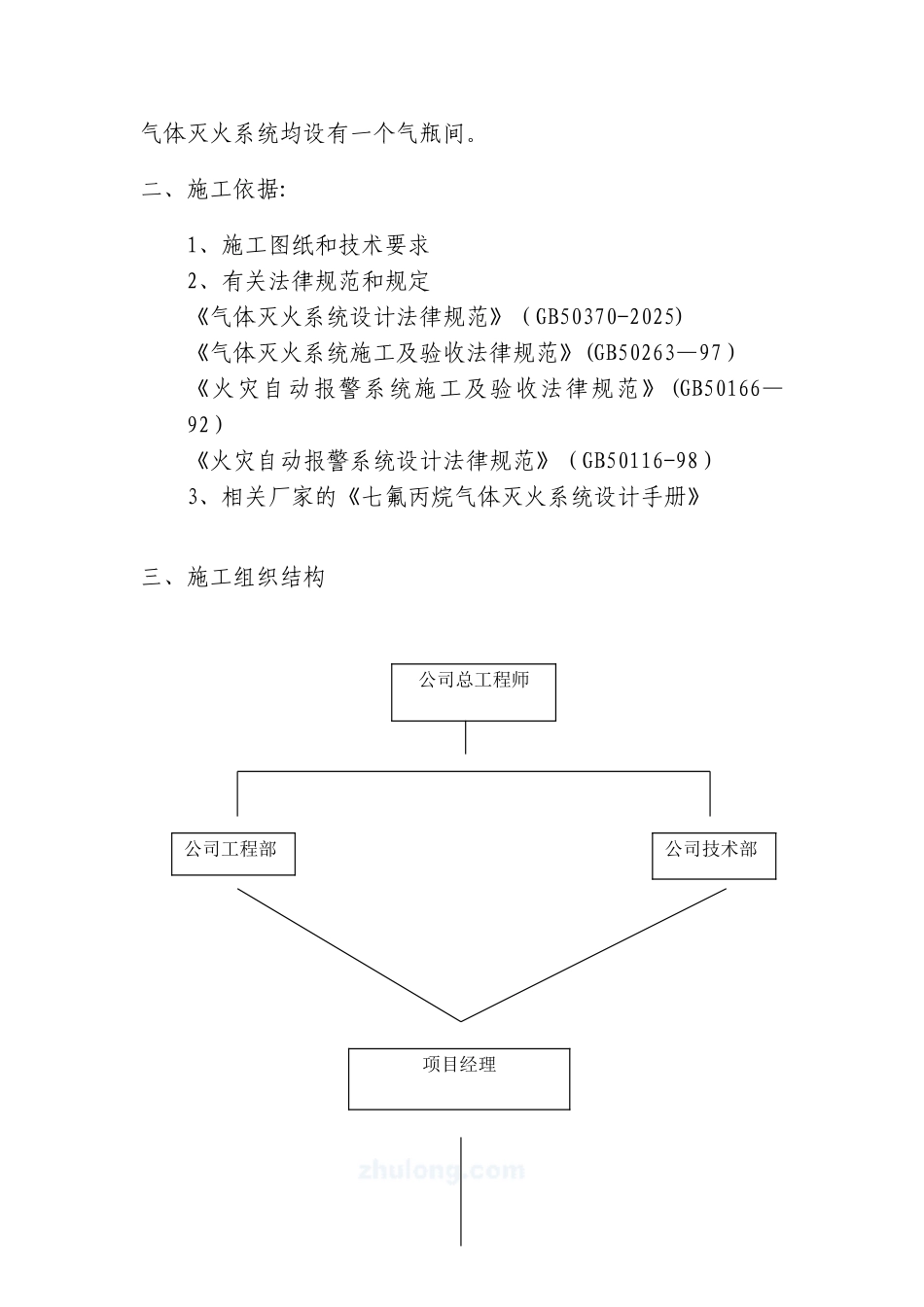

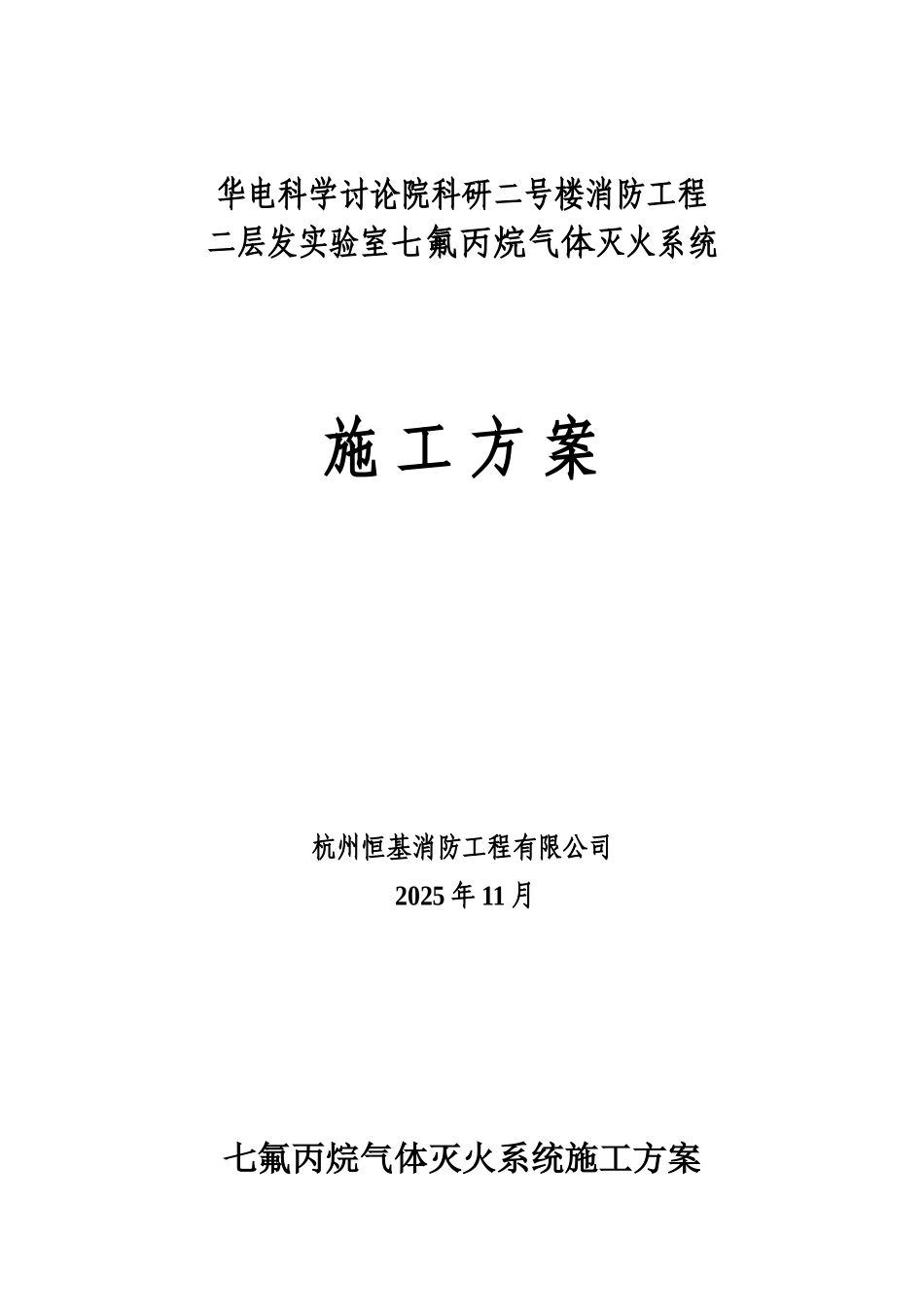

华电科学讨论院科研二号楼消防工程二层发实验室七氟丙烷气体灭火系统施 工 方 案杭州恒基消防工程有限公司 2025 年 11 月七氟丙烷气体灭火系统施工方案目 录一、概述 3二、施工依据 3三、施工组织结构 4四、气体灭火系统施工 5五、火灾自动报警及其联动系统施工 13六、安全措施 18七、文明施工 20八、成品保护 20九、降低成本技术措施 21一、工程概况：2。2 本工程由综合楼、科研 1 号、科研 2 号楼、科研 3 号楼、综合楼、园区食堂、实验平台组成。科研 2 号楼、科研 3号楼。建筑面积为 7477m2,地上四层，计高 20m。科研 1 号楼建筑面积 2535m2,,地上四层局部三层，计高 14.4m。宿舍建筑面积 3138m2，地上六层，计高 15。7m。食堂建筑面积 616m2,计高5。7m。试验平台建筑面积 3544m2,，地上一层，计高 4m。本工程二层共设有一套七氟丙烷气体灭火系统，七氟丙烷气体灭火系统均设有一个气瓶间。二、施工依据:1、施工图纸和技术要求2、有关法律规范和规定《气体灭火系统设计法律规范》（GB50370-2025)《气体灭火系统施工及验收法律规范》(GB50263—97）《火灾自动报警系统施工及验收法律规范》(GB50166—92）《火灾自动报警系统设计法律规范》（GB50116-98）3、相关厂家的《七氟丙烷气体灭火系统设计手册》三、施工组织结构公司总工程师公司工程部公司技术部项目经理四、气体灭火系统施工4.1 施工准备4。1。1 熟读图纸及主要组件的使用、维护说明书；充分了解产品的结构、技术参数、安装的特别要求、维护方法与要求。4。1.2 对系统所用设备和材料必须有检验报告和合格证明。如储罐、压力控制监视报警系统、安全阀、压力开关、主控阀、选择阀、单向阀、喷嘴等,必须有国家质量监督检验测试中心的检验合格报告。而对集流管与管道附件则应有制造单位出具的检验合格报告，其中包括水压强度试验，气压严密性试验等；对灭火剂输送管道应有相应规格的材质证明，仔细填写“钢管检查验收记录"，对安全阀上的安全膜片、膜片密封式容器阀上的密封膜片，可抽样检验，此类产品必须有生产厂出具的同批产品的检验报告和合格证。4.1。3 机具准备机具名称规格单位数量空压机台1电焊机30KVA台2套丝机4”、3”、2"台3砂轮机ф200台2切割机ф400台2台钻ф13台2电动试压泵ф25台2钻孔机ф200台14。2 施工方法和技术质量要求4.2.1 严格安照施工图纸及《工业管道工程施工及验收法律规范》进行施工与安装，气体管道均采纳镀锌无缝...
