七氟丙烷灭火系统施工方案

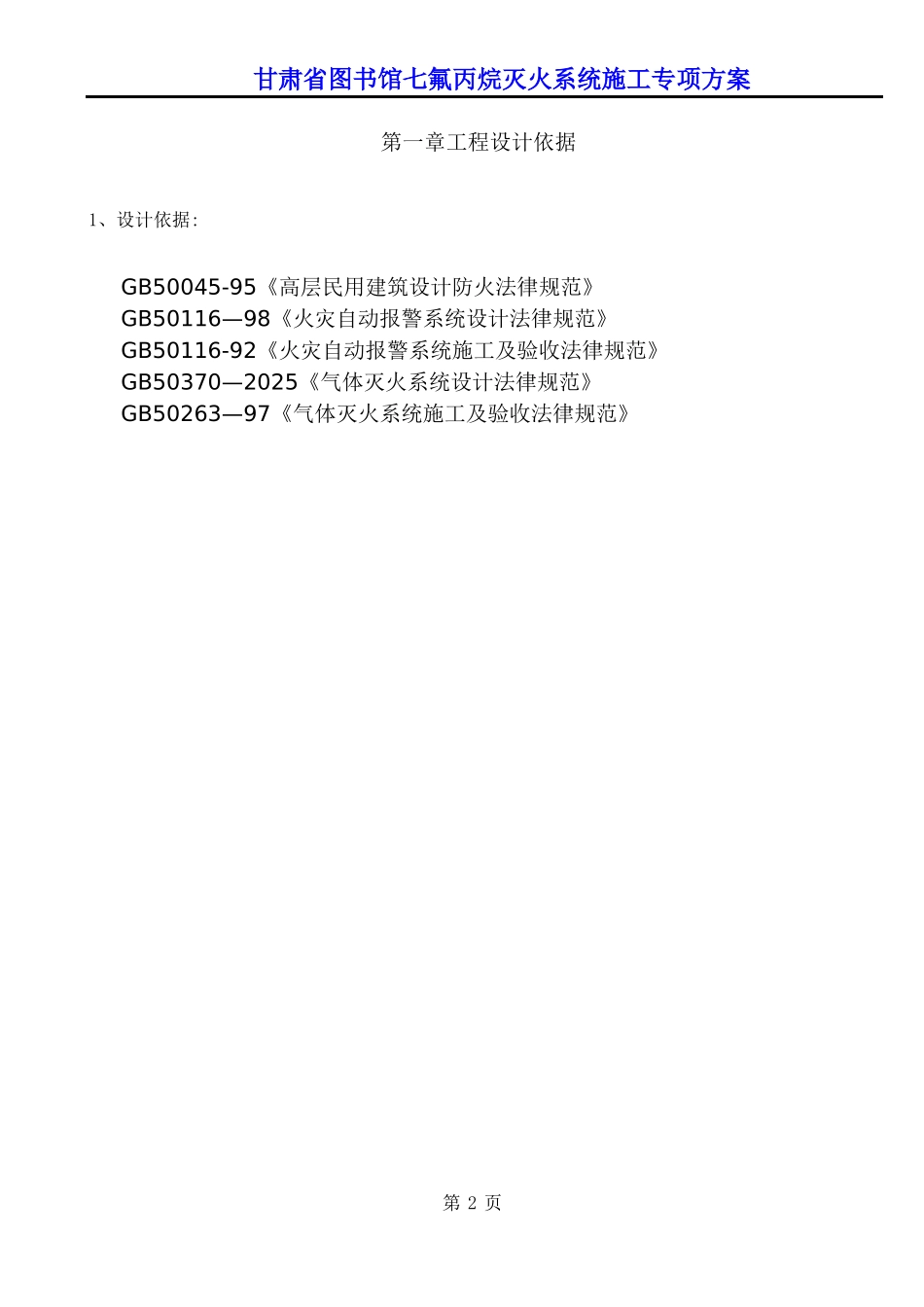

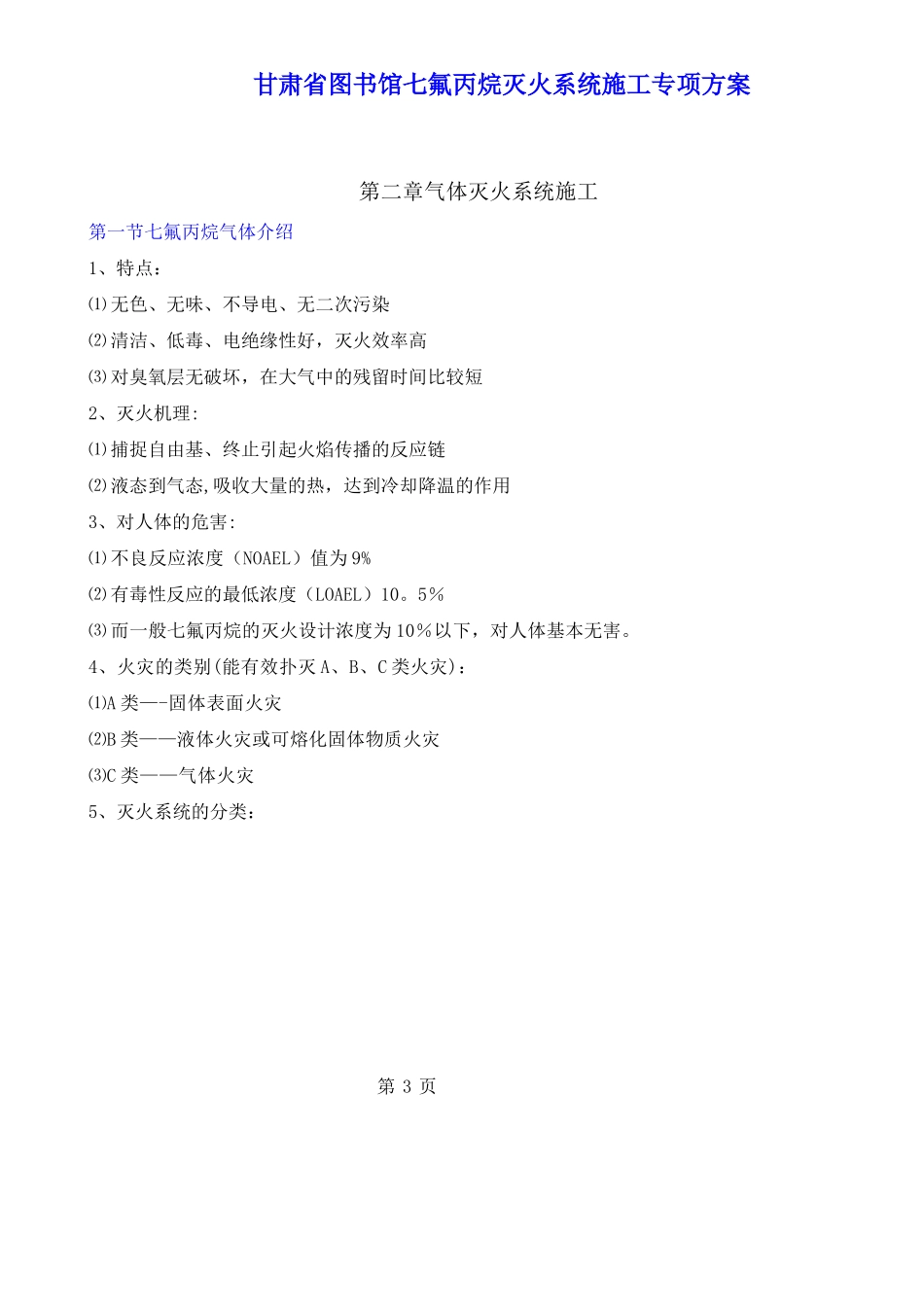

甘肃省图书馆七氟丙烷灭火系统施工专项方案第一章工程设计依据1、设计依据:GB50045-95《高层民用建筑设计防火法律规范》GB50116—98《火灾自动报警系统设计法律规范》GB50116-92《火灾自动报警系统施工及验收法律规范》GB50370—2025《气体灭火系统设计法律规范》GB50263—97《气体灭火系统施工及验收法律规范》第 2 页甘肃省图书馆七氟丙烷灭火系统施工专项方案第二章气体灭火系统施工第一节七氟丙烷气体介绍1、特点：⑴ 无色、无味、不导电、无二次污染⑵ 清洁、低毒、电绝缘性好，灭火效率高⑶ 对臭氧层无破坏，在大气中的残留时间比较短2、灭火机理:⑴ 捕捉自由基、终止引起火焰传播的反应链⑵ 液态到气态,吸收大量的热，达到冷却降温的作用3、对人体的危害:⑴ 不良反应浓度（NOAEL）值为 9%⑵ 有毒性反应的最低浓度（LOAEL）10。5％⑶ 而一般七氟丙烷的灭火设计浓度为 10％以下，对人体基本无害。4、火灾的类别(能有效扑灭 A、B、C 类火灾)：⑴A 类—-固体表面火灾⑵B 类——液体火灾或可熔化固体物质火灾⑶C 类——气体火灾5、灭火系统的分类：第 3 页甘肃省图书馆七氟丙烷灭火系统施工专项方案6、普通规定：⑴ 气体灭火系统施工前应具备下列技术资料：⑵ 设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。⑶ 容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。⑸ 系统中采纳的不能复验的产品如安全膜片等,应具有生产厂出具的同批产品检验报告与合格证.⑹ 气体灭火系统的施工应具备下列条件：1) 防护区和灭火剂贮瓶间设置条件与设计相符。2) 系统组件与主要材料齐全，其品种、规格、型号符合设计要求。第二节气体灭火系统1、施工前准备:⑴ 在正式施工前应具备以下条件：设计施工图纸，说明书,系统组件及主要材料齐全，规格，型号，品种等合设计，及法律规范要求。⑵ 组织相对技术人员及施工人员熟悉设计图纸及施工现场.安排好操作面及临电等的安装。2、施工工艺：⑴ 一般要求:气体灭火系统的施工应按设计施工图和相应技术文件进行,不得随意改动施工过程，及时填写各种施工记录。⑵ 灭火剂贮存的瓶安装:1) 灭火剂贮存瓶应安装在防护区外的专门房间内，并尽量靠近防护区。2） 灭火剂贮存瓶操作界面距墙不宜小于 1.0m.3) 灭火剂贮存瓶上的压力表应朝向操作面,安装方面高度应一...
