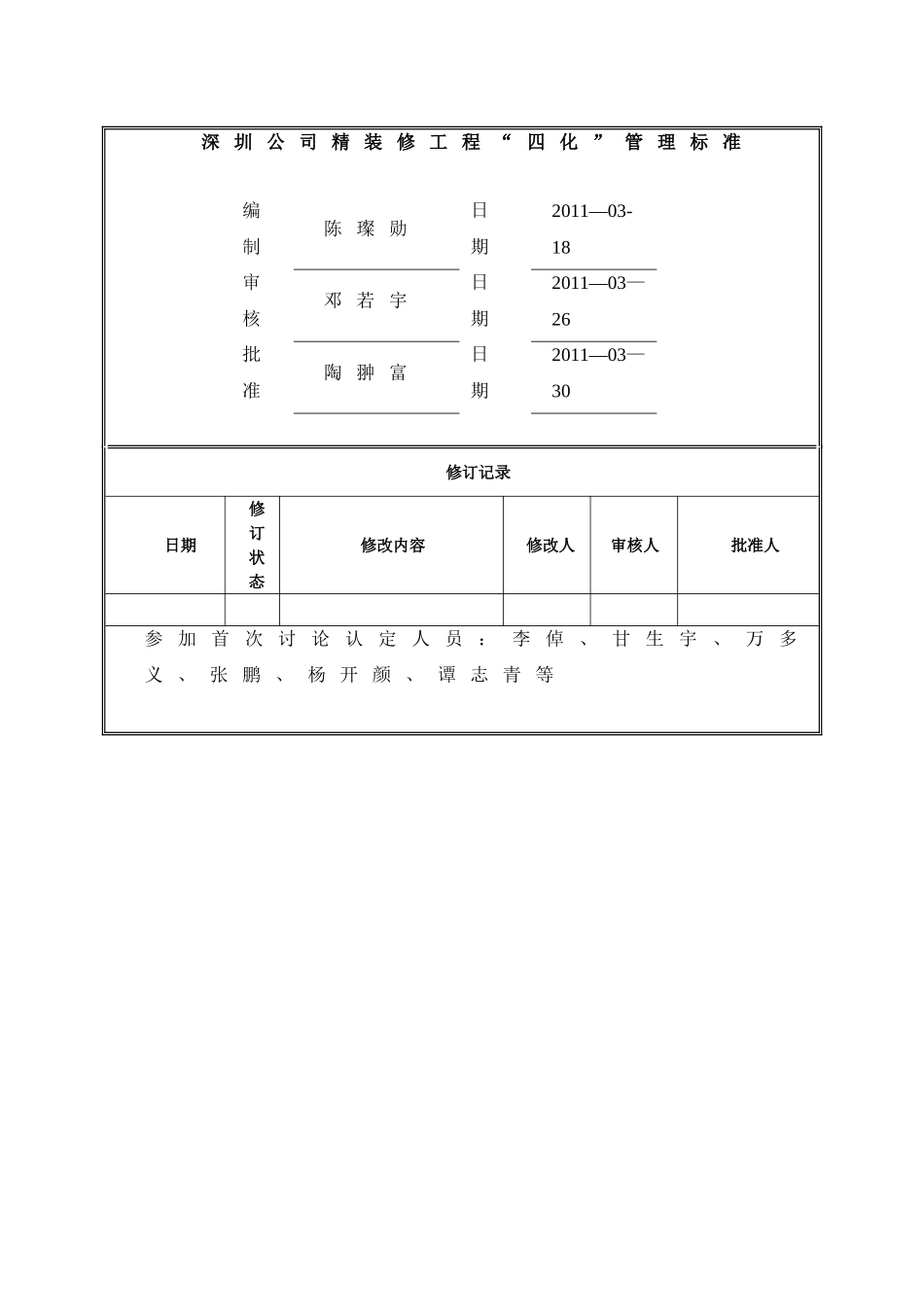

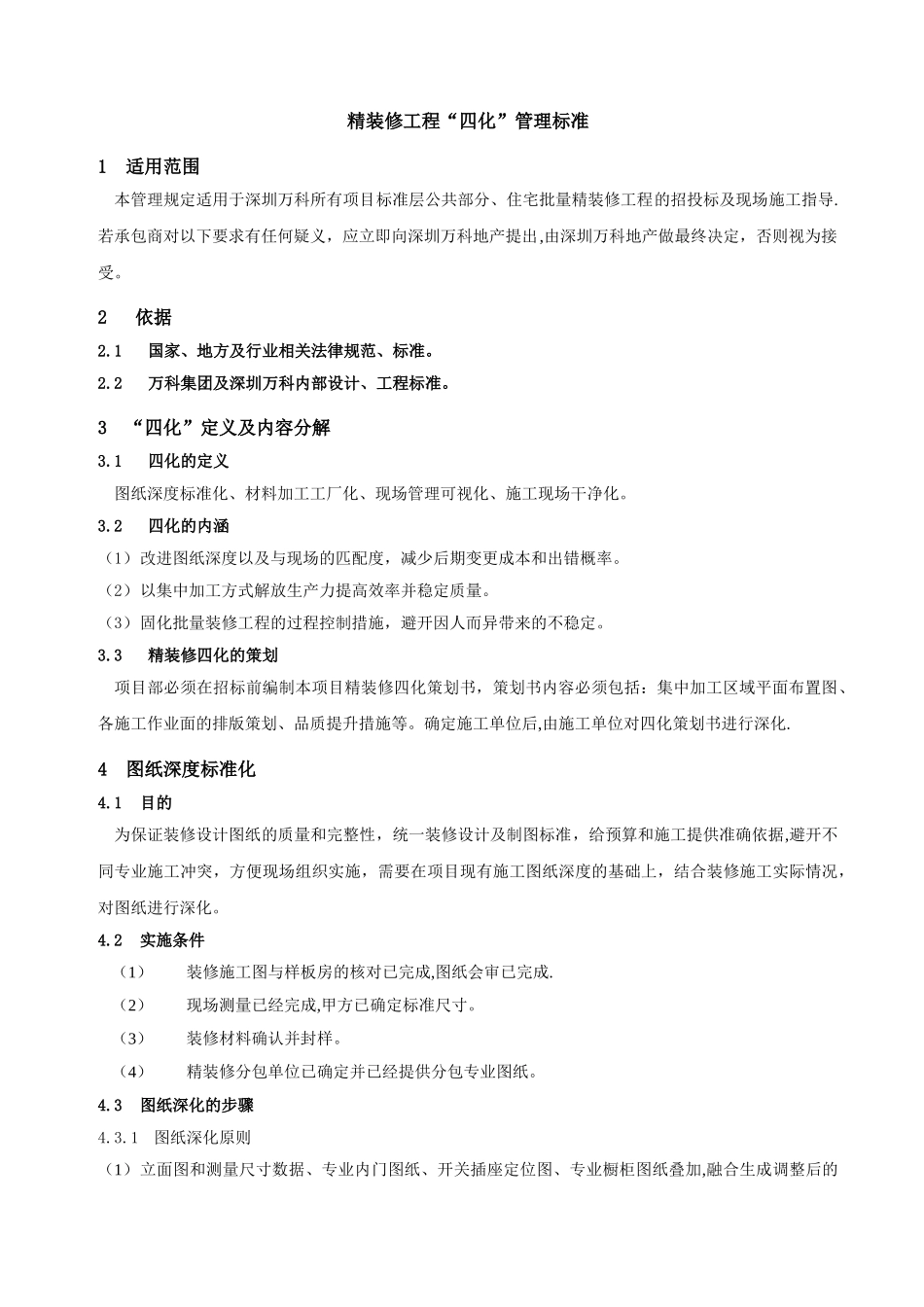

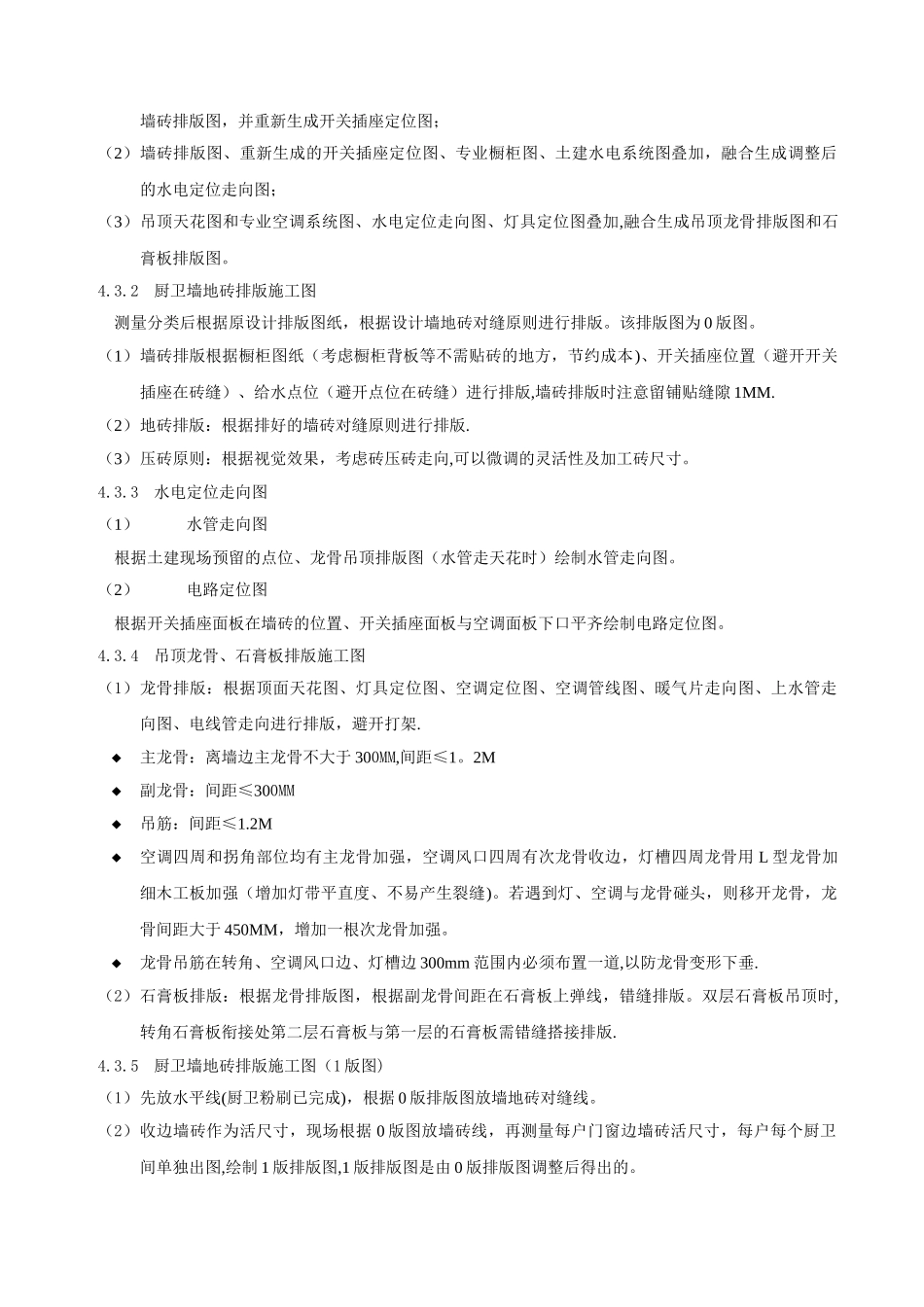

深 圳 公 司 精 装 修 工 程 “ 四 化 ” 管 理 标 准编制陈 璨 勋日期2011—03-18审核邓 若 宇日期2011—03—26批准陶 翀 富日期2011—03—30修订记录日期修订状态修改内容修改人审核人批准人参 加 首 次 讨 论 认 定 人 员 ：李 倬 、 甘 生 宇 、 万 多义 、 张 鹏 、 杨 开 颜 、 谭 志 青 等 精装修工程“四化”管理标准1适用范围本管理规定适用于深圳万科所有项目标准层公共部分、住宅批量精装修工程的招投标及现场施工指导.若承包商对以下要求有任何疑义，应立即向深圳万科地产提出,由深圳万科地产做最终决定，否则视为接受。2 依据2.1 国家、地方及行业相关法律规范、标准。2.2 万科集团及深圳万科内部设计、工程标准。3“四化”定义及内容分解3.1 四化的定义图纸深度标准化、材料加工工厂化、现场管理可视化、施工现场干净化。3.2 四化的内涵（1）改进图纸深度以及与现场的匹配度，减少后期变更成本和出错概率。（2）以集中加工方式解放生产力提高效率并稳定质量。（3）固化批量装修工程的过程控制措施，避开因人而异带来的不稳定。3.3 精装修四化的策划项目部必须在招标前编制本项目精装修四化策划书，策划书内容必须包括：集中加工区域平面布置图、各施工作业面的排版策划、品质提升措施等。确定施工单位后,由施工单位对四化策划书进行深化.4图纸深度标准化4.1目的为保证装修设计图纸的质量和完整性，统一装修设计及制图标准，给预算和施工提供准确依据,避开不同专业施工冲突，方便现场组织实施，需要在项目现有施工图纸深度的基础上，结合装修施工实际情况，对图纸进行深化。4.2实施条件（1）装修施工图与样板房的核对已完成,图纸会审已完成.（2）现场测量已经完成,甲方已确定标准尺寸。（3）装修材料确认并封样。（4）精装修分包单位已确定并已经提供分包专业图纸。 4.3图纸深化的步骤4.3.1图纸深化原则（1）立面图和测量尺寸数据、专业内门图纸、开关插座定位图、专业橱柜图纸叠加,融合生成调整后的墙砖排版图，并重新生成开关插座定位图；（2）墙砖排版图、重新生成的开关插座定位图、专业橱柜图、土建水电系统图叠加，融合生成调整后的水电定位走向图；（3）吊顶天花图和专业空调系统图、水电定位走向图、灯具定位图叠加,融合生成吊顶龙骨排版图和石膏板排版图。4.3.2厨卫墙地砖排版施工图测量分类后根据原设计排版图纸，根据设计墙地砖对缝原则进行排版。该排版图为...
