三、炼铁设备安装分项工程质量检验评定表

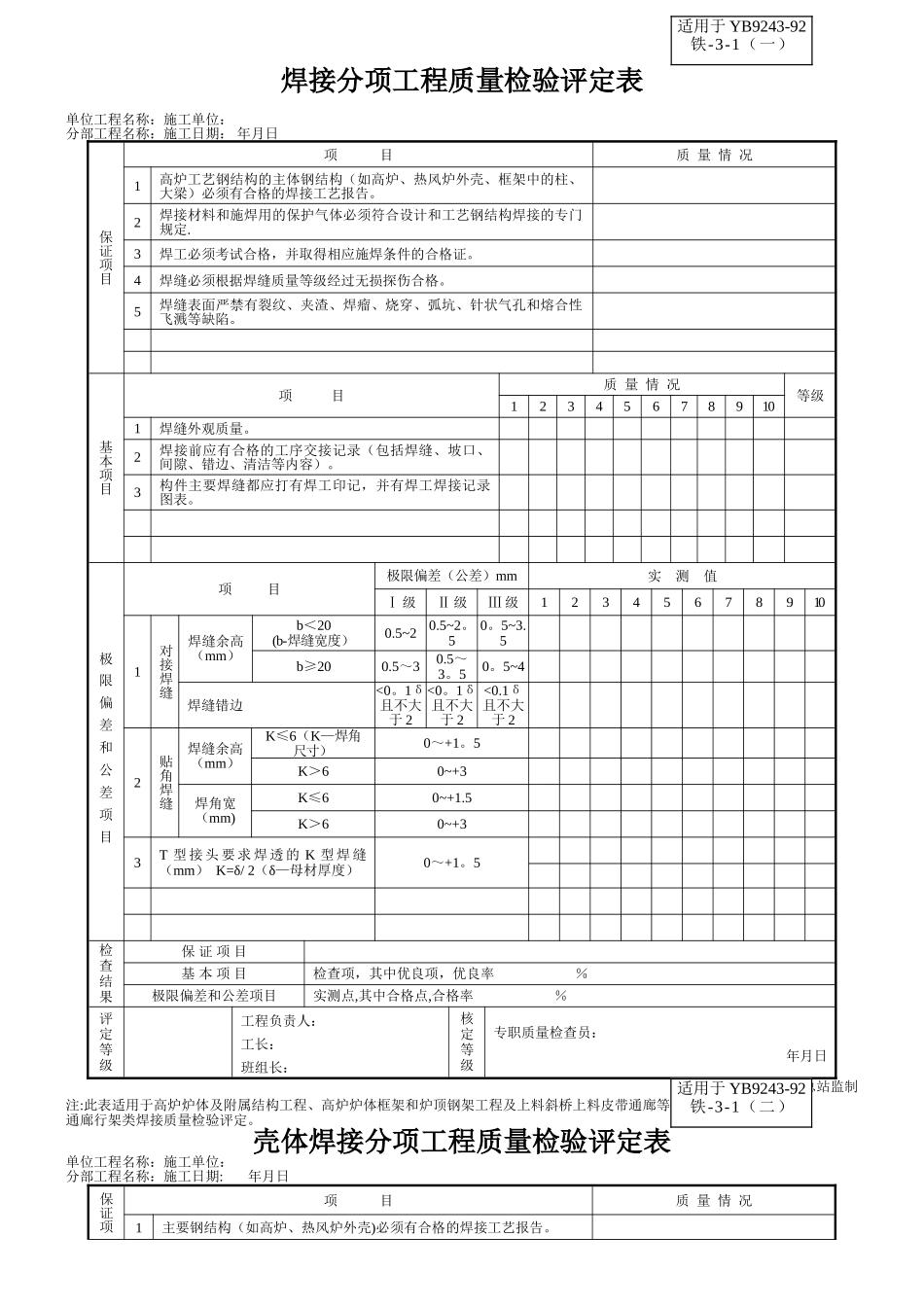

焊接分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期： 年月日保证项目项 目质 量 情 况1高炉工艺钢结构的主体钢结构（如高炉、热风炉外壳、框架中的柱、大梁）必须有合格的焊接工艺报告。2焊接材料和施焊用的保护气体必须符合设计和工艺钢结构焊接的专门规定.3焊工必须考试合格，并取得相应施焊条件的合格证。4焊缝必须根据焊缝质量等级经过无损探伤合格。5焊缝表面严禁有裂纹、夹渣、焊瘤、烧穿、弧坑、针状气孔和熔合性飞溅等缺陷。基本项目项 目质 量 情 况等级123456789101焊缝外观质量。2焊接前应有合格的工序交接记录（包括焊缝、坡口、间隙、错边、清洁等内容）。3构件主要焊缝都应打有焊工印记，并有焊工焊接记录图表。极 限 偏 差 和 公 差 项 目项 目极限偏差（公差）mm实 测 值Ⅰ 级Ⅱ 级Ⅲ 级123456789101对接焊缝焊缝余高（mm）b＜20(b-焊缝宽度）0.5~20.5~2。50。5~3.5b≥200.5～30.5～3。50。5~4焊缝错边<0。1δ且不大于 2<0。1δ且不大于 2<0.1δ且不大于 22贴角焊缝焊缝余高（mm）K≤6（K—焊角尺寸）0～+1。5K＞60~+3焊角宽（mm)K≤60~+1.5K＞60~+33T 型 接 头 要 求 焊 透 的 K 型 焊 缝（mm） K=δ/ 2（δ—母材厚度）0～+1。5检查结果保 证 项 目基 本 项 目检查项，其中优良项，优良率 ％极限偏差和公差项目实测点,其中合格点,合格率 ％评定等级工程负责人：工长：班组长：核定等级专职质量检查员：年月日冶金部工程质量监督总站监制注:此表适用于高炉炉体及附属结构工程、高炉炉体框架和炉顶钢架工程及上料斜桥上料皮带通廊等分部工程中的柱、梁、通廊行架类焊接质量检验评定。壳体焊接分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期: 年月日保证项项 目质 量 情 况1主要钢结构（如高炉、热风炉外壳)必须有合格的焊接工艺报告。适用于 YB9243-92铁-3-1（一）适用于 YB9243-92铁-3-1（二）目2焊接材料和施焊用的保护气体必须符合设计和工艺钢结构焊接的专门规定.3焊工必须考试合格，并取得相应施焊条件的合格证。4焊缝必须根据焊缝质量等级经过无损探伤合格.5焊缝表面严禁有裂纹、夹渣、焊瘤、烧穿、弧坑、针状气孔和熔合性飞溅等缺陷。基本项目项 目质 量 情 况等 级123456789101焊缝外观质量。2焊接前应有合格的工序交接记录（包括焊缝、坡口、间隙、错边、清洁等内容）。3构件主要焊缝都应打有焊工印记，...
