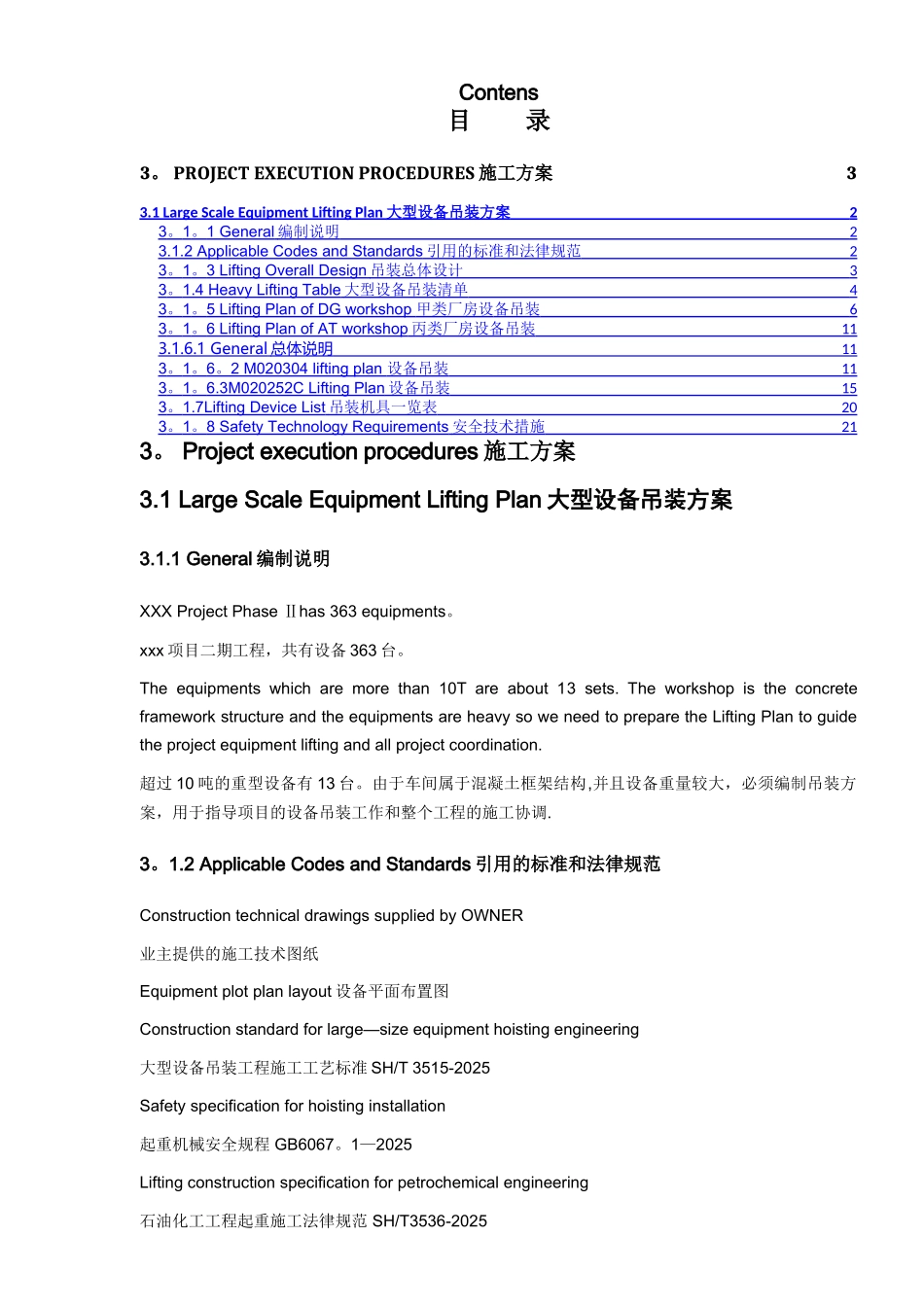

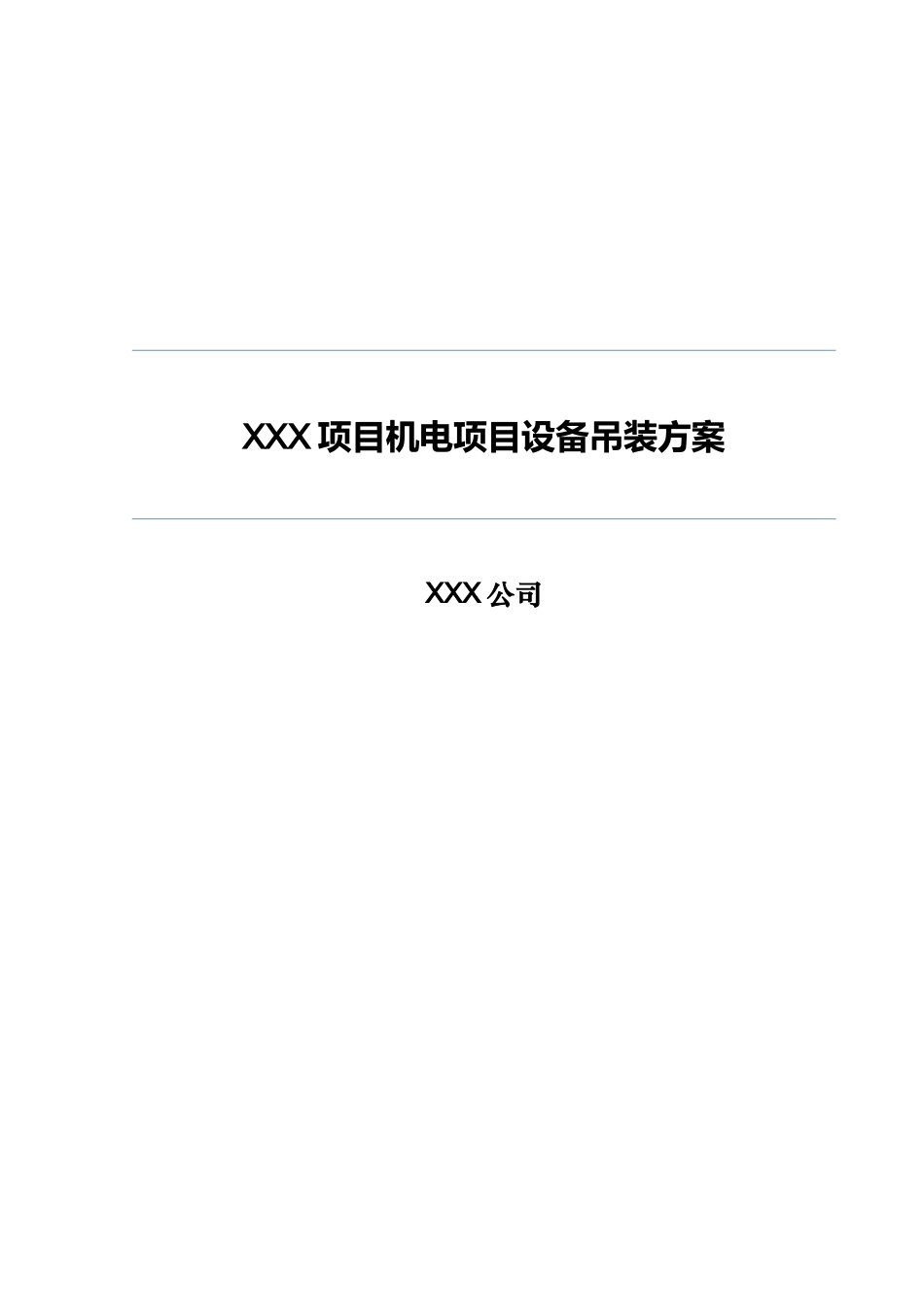

XXX 项目机电项目设备吊装方案 XXX 公司Contens目 录3。 PROJECT EXECUTION PROCEDURES 施工方案33.1 Large Scale Equipment Lifting Plan 大型设备吊装方案 2 3 。 1 。 1 General 编制说明 2 3.1.2 Applicable Codes and Standards 引用的标准和法律规范 2 3 。 1 。 3 Lifting Overall Design 吊装总体设计 3 3 。 1.4 Heavy Lifting Table 大型设备吊装清单 4 3 。 1 。 5 Lifting Plan of DG workshop 甲类厂房设 备吊装 6 3 。 1 。 6 Lifting Plan of AT workshop 丙类厂房设备吊装 11 3.1.6.1 General 总体说明 11 3 。 1 。 6 。 2 M020304 lifting plan 设备吊装 11 3 。 1 。 6.3M020252C Lifting Plan 设备吊装 15 3 。 1.7Lifting Device List 吊装机具一览表 20 3 。 1 。 8 Safety Technology Requirements 安全技术措施 21 3。 Project execution procedures 施工方案3.1 Large Scale Equipment Lifting Plan 大型设备吊装方案3.1.1 General 编制说明XXX Project Phase Ⅱhas 363 equipments。xxx 项目二期工程，共有设备 363 台。The equipments which are more than 10T are about 13 sets. The workshop is the concrete framework structure and the equipments are heavy so we need to prepare the Lifting Plan to guide the project equipment lifting and all project coordination.超过 10 吨的重型设备有 13 台。由于车间属于混凝土框架结构,并且设备重量较大，必须编制吊装方案，用于指导项目的设备吊装工作和整个工程的施工协调.3。1.2 Applicable Codes and Standards 引用的标准和法律规范Construction technical drawings supplied by OWNER业主提供的施工技术图纸Equipment plot plan layout 设备平面布置图Construction standard for large—size equipment hoisting engineering大型设备吊装工程施工工艺标准 SH/T 3515-2025Safety specification for hoisting installation起重机械安全规程 GB6067。1—2025Lifting construction specification for petrochemical engineering石油化工工程起重施工法律规范 SH/T3536-2025 Specification for hoisting of installation proje...
