专项脚手架施工方案

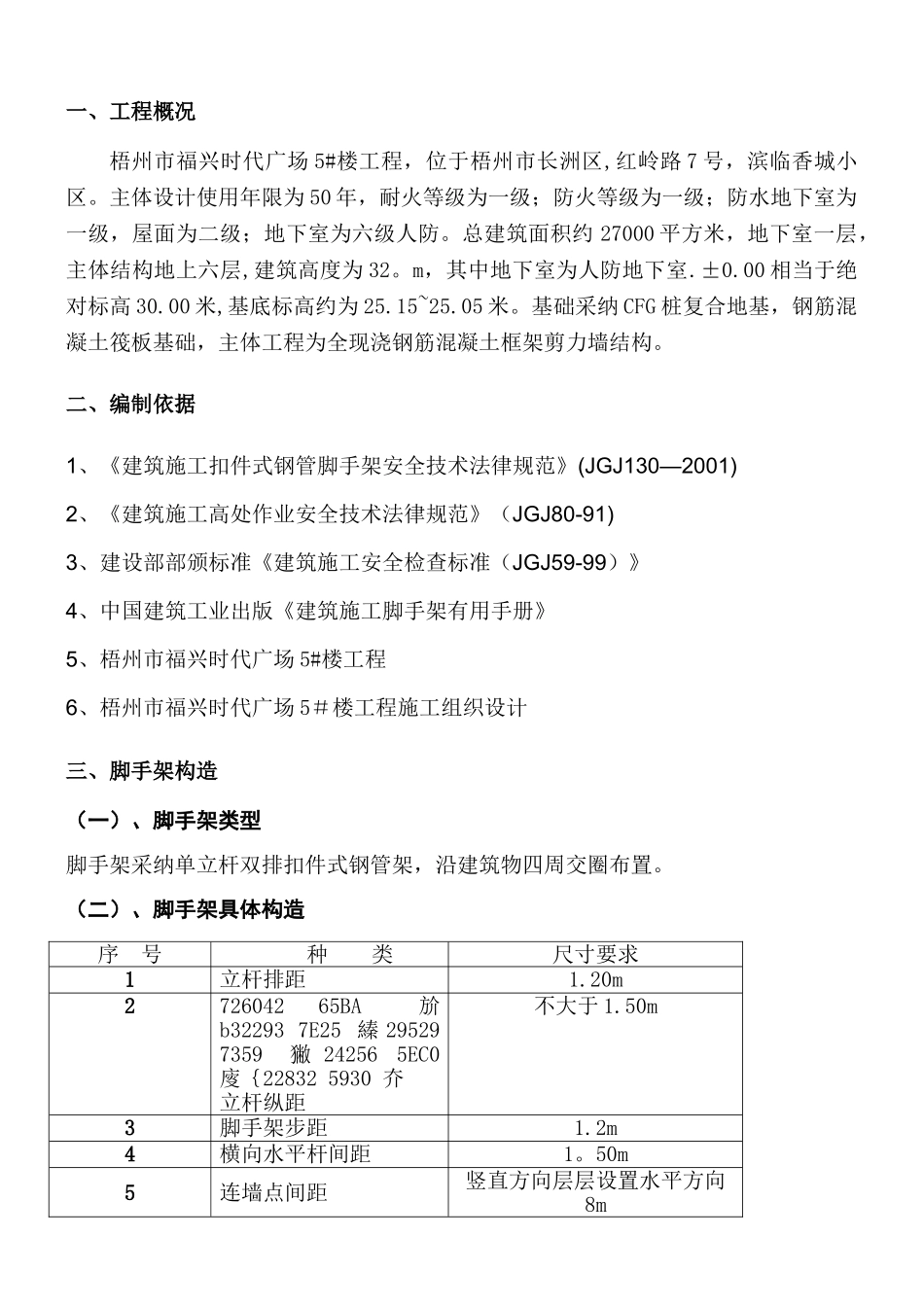

一、工程概况梧州市福兴时代广场 5#楼工程，位于梧州市长洲区,红岭路 7 号，滨临香城小区。主体设计使用年限为 50 年，耐火等级为一级；防火等级为一级；防水地下室为一级，屋面为二级；地下室为六级人防。总建筑面积约 27000 平方米，地下室一层，主体结构地上六层,建筑高度为 32。m，其中地下室为人防地下室.±0.00 相当于绝对标高 30.00 米,基底标高约为 25.15~25.05 米。基础采纳 CFG 桩复合地基，钢筋混凝土筏板基础，主体工程为全现浇钢筋混凝土框架剪力墙结构。二、编制依据 1、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2001)2、《建筑施工高处作业安全技术法律规范》（JGJ80-91)3、建设部部颁标准《建筑施工安全检查标准（JGJ59-99）》4、中国建筑工业出版《建筑施工脚手架有用手册》5、梧州市福兴时代广场 5#楼工程6、梧州市福兴时代广场 5＃楼工程施工组织设计三、脚手架构造（一）、脚手架类型脚手架采纳单立杆双排扣件式钢管架，沿建筑物四周交圈布置。（二）、脚手架具体构造序 号种 类尺寸要求1立杆排距1.20m2726042 65BA 斺b32293 7E25 縥 29529 7359 獙 24256 5EC0 廀｛22832 5930 夰立杆纵距不大于 1.50m3脚手架步距1.2m4横向水平杆间距1。50m5连墙点间距竖直方向层层设置水平方向8m6内立杆距柱边300mm7脚手架搭设最大高度28m1、架子基础21131 528B 劋 34526 86DE 蛞/20684 50CC 僌 39352 99B8 馸 40161 9CE1 鳡架子座落地基做 80mm 厚 C10 混凝土地坪,以保证地基不变形，作成自内向外3%的坡度.脚手架外侧设置排水沟.沿脚手架纵向（横向）设置 50×200mm 垫板（垫板 长 度 不 小 于 两 跨 ） , 垫 板 必 须 铺 放 平 稳 、 不 得 悬 空 . 在 垫 板 上 放150mm×150mm×8mm 钢板底座(钢板中心焊 100mm 长 Φ25 钢筋短棍）,脚手架立杆放在底座上。并使同一垫板上立杆数量不少于 2 根。外架基础示意图2、立杆在纵向水平杆与立杆的交点处，必须设置横向水平杆卡牢，立杆接头与相近的纵向水平杆的距离不得大于步距的三分之一。立杆与纵向水平杆必须以十字扣件扣紧，不得隔步设置或遗漏.立杆采纳“一"字扣件连接,相邻立杆接头必须错开500mm，且不得在同一步架内.为避开架子受力不均匀，在立杆底部设纵横向扫地杆，扫地杆距垫板 200mm。开始搭设立杆时，每隔 6m 设置一根抛撑。抛撑与地面夹角在 45º～60º 之间，连接点中...
