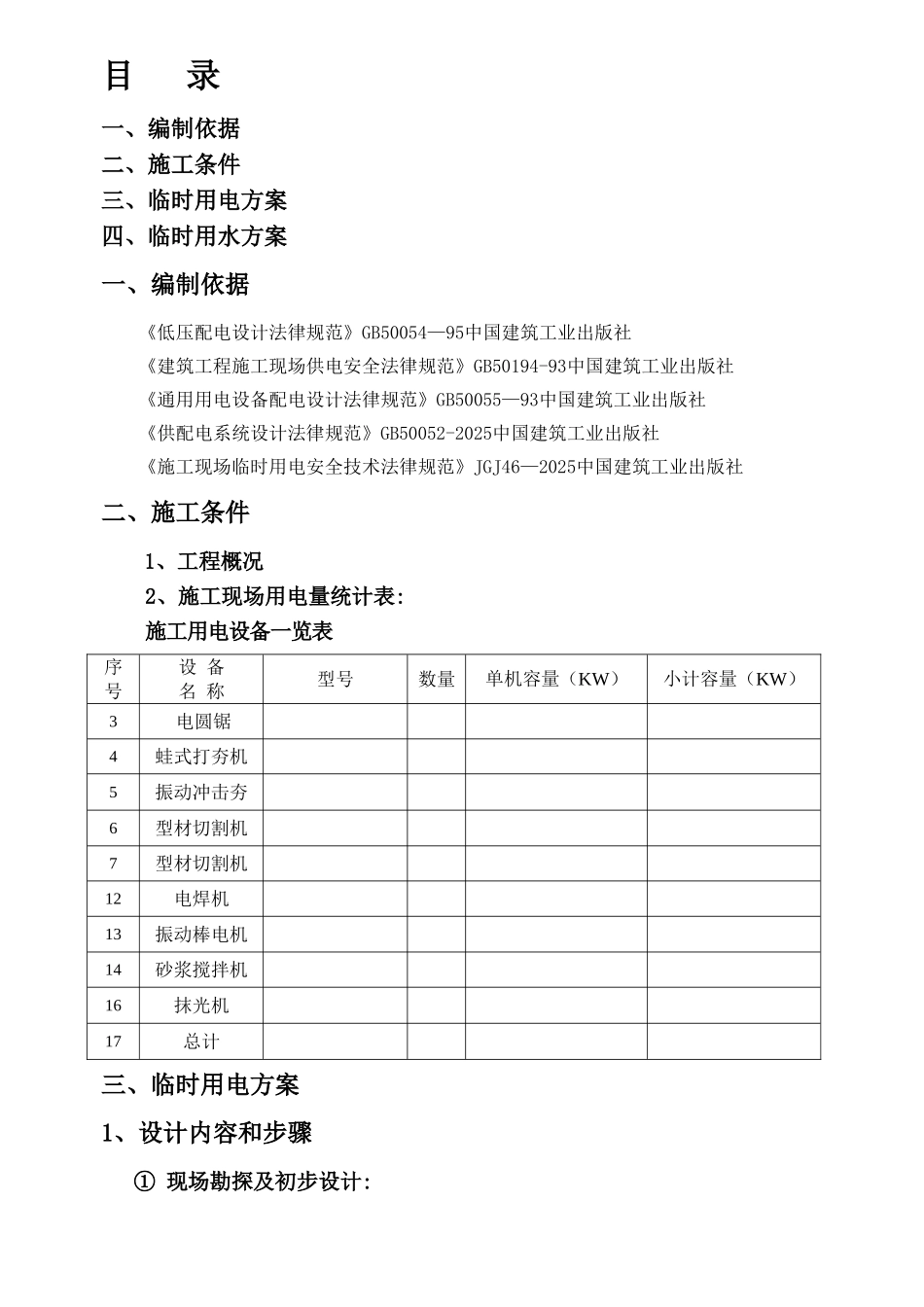

目 录一、编制依据 二、施工条件 三、临时用电方案 四、临时用水方案 一、编制依据 《低压配电设计法律规范》GB50054—95中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055—93中国建筑工业出版社 《供配电系统设计法律规范》GB50052-2025中国建筑工业出版社 《施工现场临时用电安全技术法律规范》JGJ46—2025中国建筑工业出版社二、施工条件 1、工程概况2、施工现场用电量统计表:施工用电设备一览表序号设 备名 称型号数量单机容量（KW）小计容量（KW）3 电圆锯4蛙式打夯机5振动冲击夯6型材切割机7型材切割机12电焊机13振动棒电机14砂浆搅拌机16抹光机17总计三、临时用电方案1、设计内容和步骤 ① 现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线. （2)现场采纳380V低压供电，设一配电总箱，内有计量设备，采纳TN-S系统供电。 (3）根据施工现场用电设备布置情况，采纳导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图,采纳三级配电，两极防护。 （4)根据《JGJ46-2025》规定制定施工组织设计，接地电阻R≤4Ω。 ② 确定用电负荷: （1）、插入式振动器 Kx = 0。30 Cosφ = 0。70 tgφ = 1。02 Pjs = 0.30×1。10 = 0.33 kW (2）、插入式振动器 Kx = 0.30 Cosφ = 0.70 tgφ = 1.02 Pjs = 0.30×1。10 = 0。33 kW （3）、自落式混凝土搅拌机 Kx = 0。75 Cosφ = 0.85 tgφ = 0.62 Pjs = 0。75×5.50 = 4.13 kW (4）、平板式振动器 Kx = 0。30 Cosφ = 0.70 tgφ = 1。02 Pjs = 0.30×1.10 = 0。33 kW (5）、木工圆锯 Kx = 0。30 Cosφ = 0.60 tgφ = 1.33 Pjs = 0.30×5.50 = 1.65 kW （6）、总的计算负荷计算,总箱同期系数取 Kx = 0.90 总的有功功率 Pjs = Kx×ΣPjs = kVA总的无功功率 Qjs = Kx×ΣQjs = kVA 总的视在功率 Sjs = (Pjs2+Qjs2)1/2 = kVA 总的计算电流计算 Ijs = Sjs/（1.732×Ue) = A ③ 选择变压器: 根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-30/10型三相电力变压器，它的容量为30.00kVA〉14。37kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 ④ 选择总箱的进线截面及进线开关： （1）选择导线截面：上面已...
