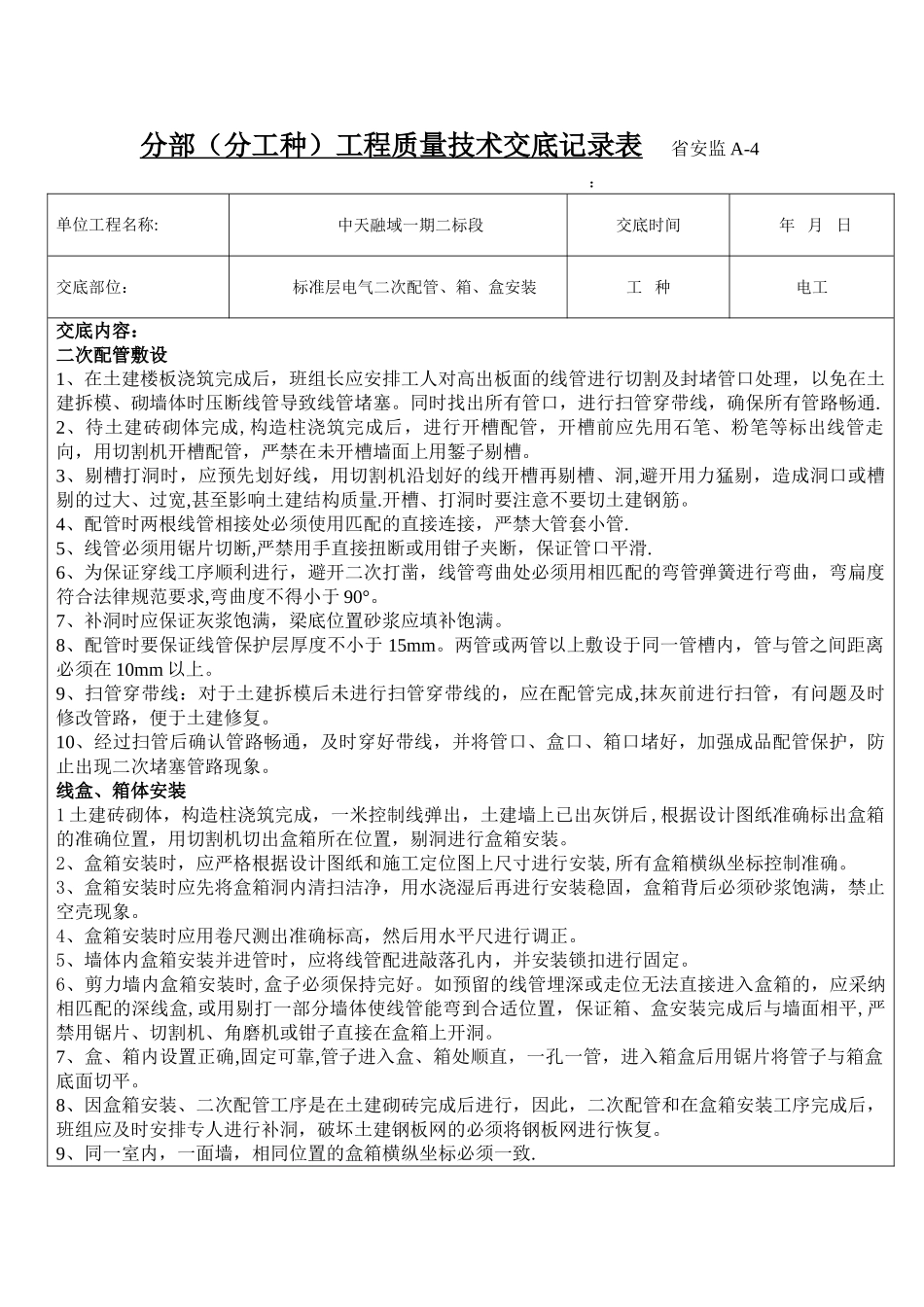

分部（分工种）工程质量技术交底记录表 省安监 A-4 ：单位工程名称:中天融域一期二标段交底时间年 月 日交底部位： 标准层电气二次配管、箱、盒安装工 种电工交底内容：二次配管敷设1、在土建楼板浇筑完成后，班组长应安排工人对高出板面的线管进行切割及封堵管口处理，以免在土建拆模、砌墙体时压断线管导致线管堵塞。同时找出所有管口，进行扫管穿带线，确保所有管路畅通.2、待土建砖砌体完成,构造柱浇筑完成后，进行开槽配管，开槽前应先用石笔、粉笔等标出线管走向，用切割机开槽配管，严禁在未开槽墙面上用錾子剔槽。3、剔槽打洞时，应预先划好线，用切割机沿划好的线开槽再剔槽、洞,避开用力猛剔，造成洞口或槽剔的过大、过宽,甚至影响土建结构质量.开槽、打洞时要注意不要切土建钢筋。4、配管时两根线管相接处必须使用匹配的直接连接，严禁大管套小管.5、线管必须用锯片切断,严禁用手直接扭断或用钳子夹断，保证管口平滑.6、为保证穿线工序顺利进行，避开二次打凿，线管弯曲处必须用相匹配的弯管弹簧进行弯曲，弯扁度符合法律规范要求,弯曲度不得小于 90°。7、补洞时应保证灰浆饱满，梁底位置砂浆应填补饱满。8、配管时要保证线管保护层厚度不小于 15mm。两管或两管以上敷设于同一管槽内，管与管之间距离必须在 10mm 以上。9、扫管穿带线：对于土建拆模后未进行扫管穿带线的，应在配管完成,抹灰前进行扫管，有问题及时修改管路，便于土建修复。10、经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。线盒、箱体安装1 土建砖砌体，构造柱浇筑完成，一米控制线弹出，土建墙上已出灰饼后 ,根据设计图纸准确标出盒箱的准确位置，用切割机切出盒箱所在位置，剔洞进行盒箱安装。2、盒箱安装时，应严格根据设计图纸和施工定位图上尺寸进行安装,所有盒箱横纵坐标控制准确。3、盒箱安装时应先将盒箱洞内清扫洁净，用水浇湿后再进行安装稳固，盒箱背后必须砂浆饱满，禁止空壳现象。4、盒箱安装时应用卷尺测出准确标高，然后用水平尺进行调正。5、墙体内盒箱安装并进管时，应将线管配进敲落孔内，并安装锁扣进行固定。6、剪力墙内盒箱安装时,盒子必须保持完好。如预留的线管埋深或走位无法直接进入盒箱的，应采纳相匹配的深线盒,或用剔打一部分墙体使线管能弯到合适位置，保证箱、盒安装完成后与墙面相平,严禁用锯片、切割机、角磨机或钳子直接在盒箱上开洞。7、盒、箱内设...
