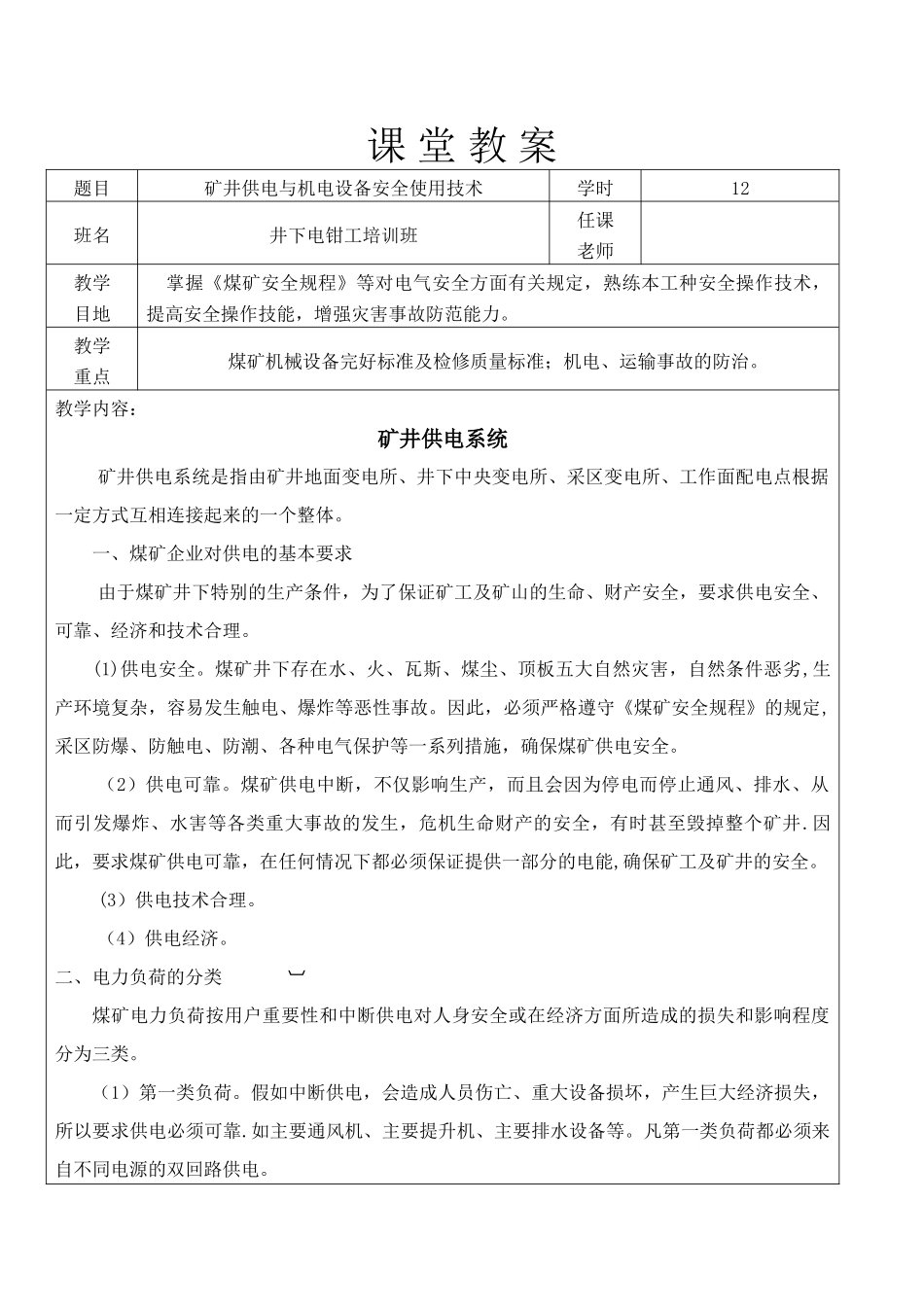

课 堂 教 案题目矿井供电与机电设备安全使用技术学时12班名井下电钳工培训班任课老师教学目地 掌握《煤矿安全规程》等对电气安全方面有关规定，熟练本工种安全操作技术，提高安全操作技能，增强灾害事故防范能力。教学重点 煤矿机械设备完好标准及检修质量标准；机电、运输事故的防治。教学内容：矿井供电系统矿井供电系统是指由矿井地面变电所、井下中央变电所、采区变电所、工作面配电点根据一定方式互相连接起来的一个整体。一、煤矿企业对供电的基本要求由于煤矿井下特别的生产条件，为了保证矿工及矿山的生命、财产安全，要求供电安全、可靠、经济和技术合理。(1)供电安全。煤矿井下存在水、火、瓦斯、煤尘、顶板五大自然灾害，自然条件恶劣,生产环境复杂，容易发生触电、爆炸等恶性事故。因此，必须严格遵守《煤矿安全规程》的规定,采区防爆、防触电、防潮、各种电气保护等一系列措施，确保煤矿供电安全。（2）供电可靠。煤矿供电中断，不仅影响生产，而且会因为停电而停止通风、排水、从而引发爆炸、水害等各类重大事故的发生，危机生命财产的安全，有时甚至毁掉整个矿井.因此，要求煤矿供电可靠，在任何情况下都必须保证提供一部分的电能,确保矿工及矿井的安全。(3）供电技术合理。（4）供电经济。二、电力负荷的分类 煤矿电力负荷按用户重要性和中断供电对人身安全或在经济方面所造成的损失和影响程度分为三类。（1）第一类负荷。假如中断供电，会造成人员伤亡、重大设备损坏，产生巨大经济损失，所以要求供电必须可靠.如主要通风机、主要提升机、主要排水设备等。凡第一类负荷都必须来自不同电源的双回路供电。（2）第二类负荷。假如中断供电会严重减少产量,造成重大经济损失,应尽量保证可靠供电。如压风设备、采区变电所等。(3）第三类负荷。中断供电对生产无直接影响，也不会造成特别大的经济损失。如地面的照明、生活用电等。 根据对煤矿电力负荷的分类，当供电系统出现故障或检修，需要限制用电负荷时，就能分轻重缓急，停止对第三级负荷的供电，对第二类负荷全部或部分供电，确保对第一类负荷的安全供电。 三、矿井供电电压等级考虑到经济和技术上的合理性以及统一电气设备的电压额定和进展趋势，特别制定了标准电压等级。由于煤矿生产条件的特别性，有的应用场合采纳了特定的电压等级。表 1 煤矿井下常用的电压等级及其用途种 类标准电压/V用 途沟通电36井下电气设备的控制回路127井下照明、信号、电话和手持式电气...
